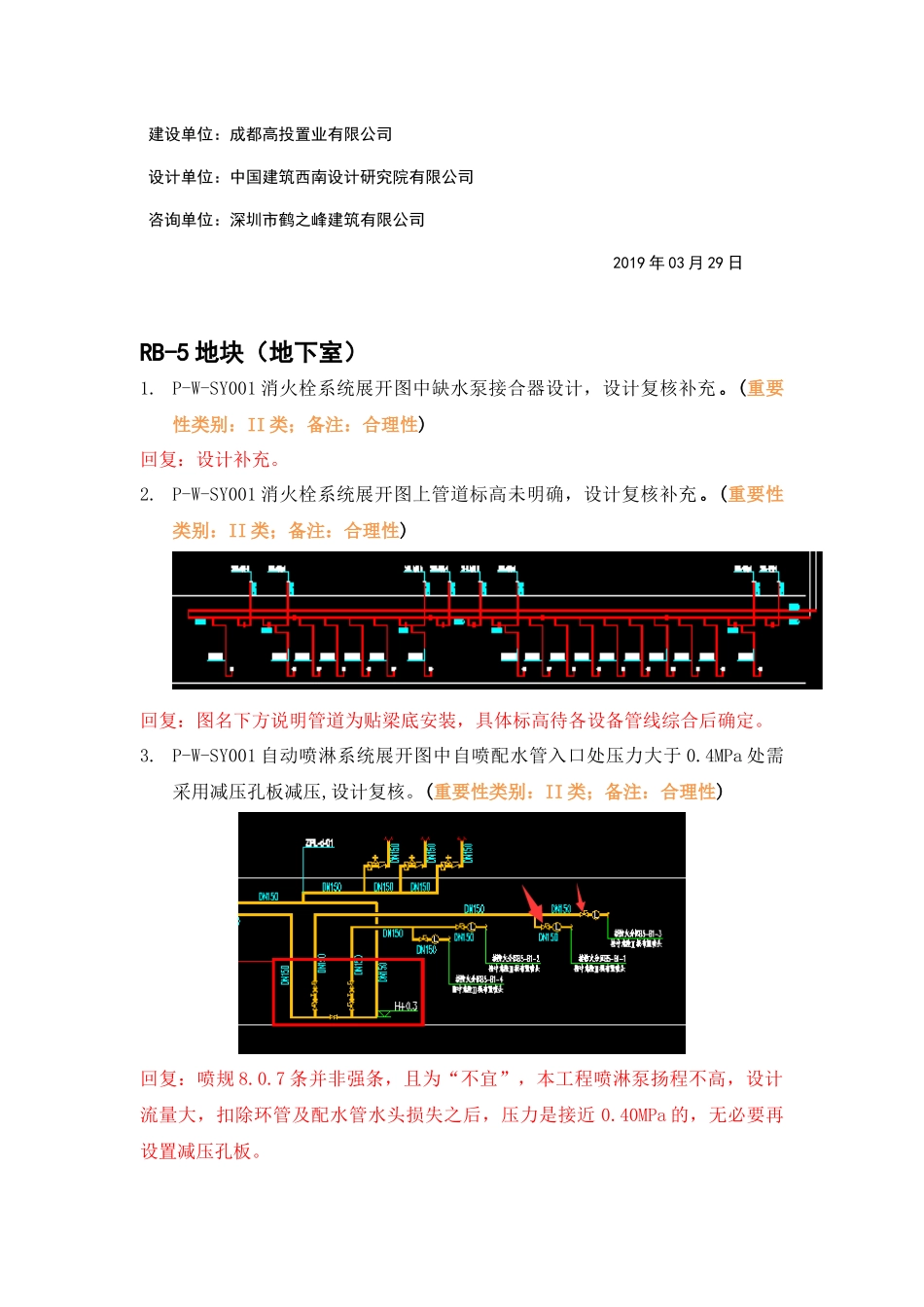

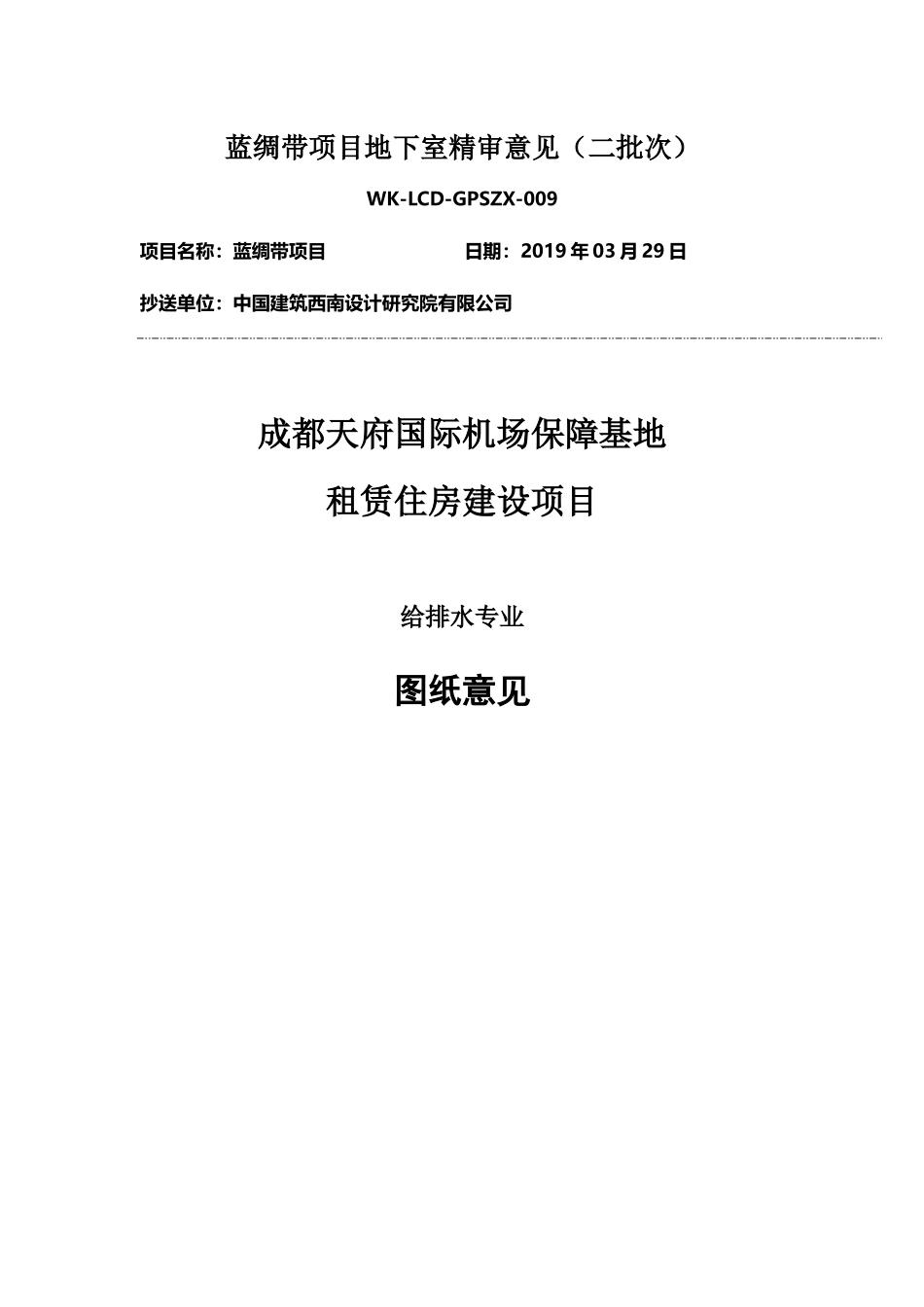

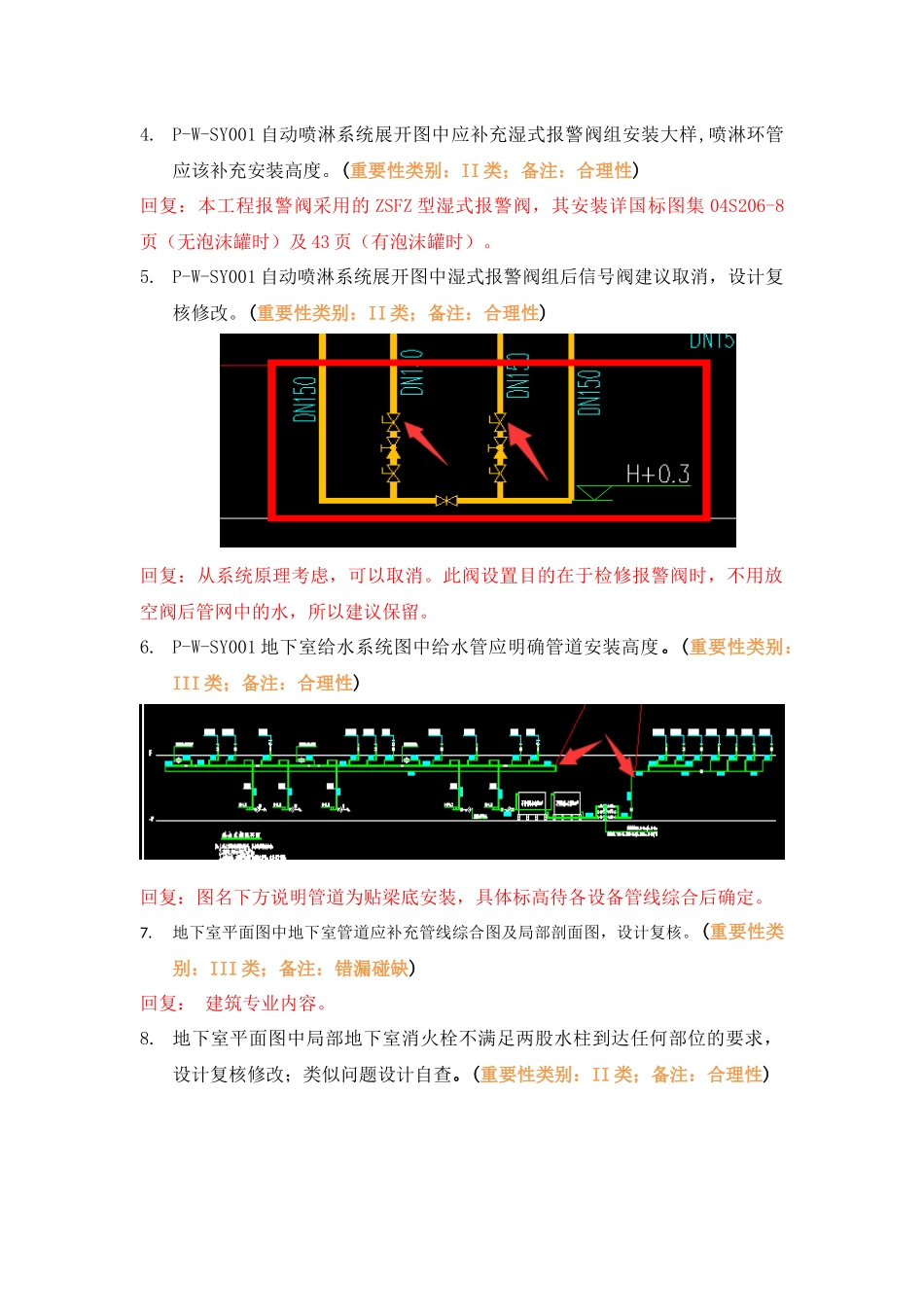

蓝绸带项目地下室精审意见（二批次）WK-LCD-GPSZX-009项目名称：蓝绸带项目日期：2019年03月29日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目给排水专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年03月29日RB-5地块（地下室）1.P-W-SY001消火栓系统展开图中缺水泵接合器设计，设计复核补充。(重要性类别：II类；备注：合理性)回复：设计补充。2.P-W-SY001消火栓系统展开图上管道标高未明确，设计复核补充。(重要性类别：II类；备注：合理性)回复：图名下方说明管道为贴梁底安装，具体标高待各设备管线综合后确定。3.P-W-SY001自动喷淋系统展开图中自喷配水管入口处压力大于0.4MPa处需采用减压孔板减压,设计复核。(重要性类别：II类；备注：合理性)回复：喷规8.0.7条并非强条，且为“不宜”，本工程喷淋泵扬程不高，设计流量大，扣除环管及配水管水头损失之后，压力是接近0.40MPa的，无必要再设置减压孔板。4.P-W-SY001自动喷淋系统展开图中应补充湿式报警阀组安装大样,喷淋环管应该补充安装高度。(重要性类别：II类；备注：合理性)回复：本工程报警阀采用的ZSFZ型湿式报警阀，其安装详国标图集04S206-8页（无泡沫罐时）及43页（有泡沫罐时）。5.P-W-SY001自动喷淋系统展开图中湿式报警阀组后信号阀建议取消，设计复核修改。(重要性类别：II类；备注：合理性)回复：从系统原理考虑，可以取消。此阀设置目的在于检修报警阀时，不用放空阀后管网中的水，所以建议保留。6.P-W-SY001地下室给水系统图中给水管应明确管道安装高度。(重要性类别：III类；备注：合理性)回复：图名下方说明管道为贴梁底安装，具体标高待各设备管线综合后确定。7.地下室平面图中地下室管道应补充管线综合图及局部剖面图，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：建筑专业内容。8.地下室平面图中局部地下室消火栓不满足两股水柱到达任何部位的要求，设计复核修改；类似问题设计自查。(重要性类别：II类；备注：合理性)回复：设计复核。9.地下室平面图中车库每个防火分区应设置一个保洁洗涤池，洗涤池应靠近功能房附近，有排水条件的地方。(重要性类别：III类；备注：错漏碰缺)回复：车库各防火分区设置冲洗龙头，位于集水坑或排水沟处。10.地下室顶板结构面上应设计排水，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：建筑专业内容...
