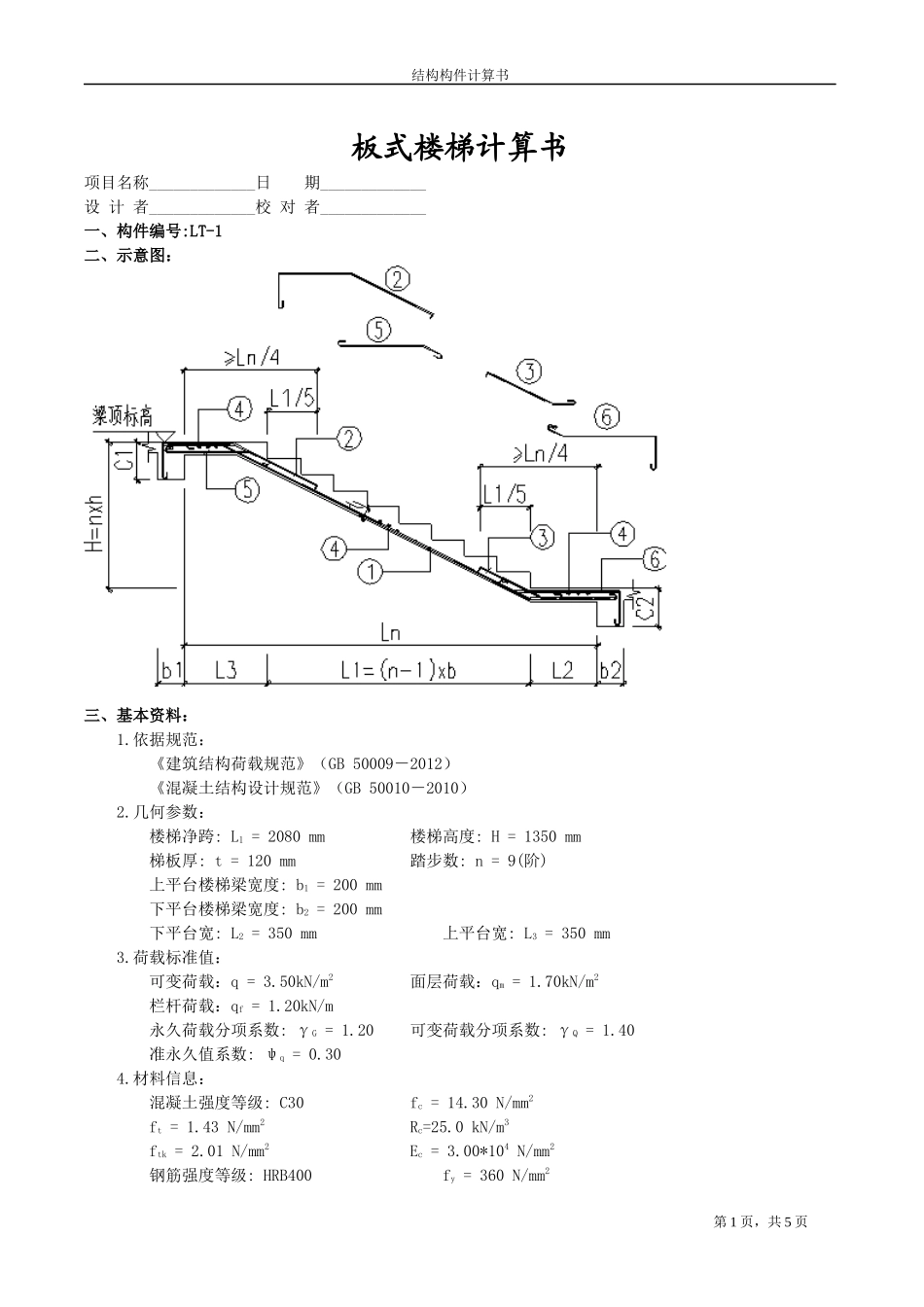

结构构件计算书第1页，共5页板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:LT-1二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB50009－2012）《混凝土结构设计规范》（GB50010－2010）2.几何参数：楼梯净跨:L1=2080mm楼梯高度:H=1350mm梯板厚:t=120mm踏步数:n=9(阶)上平台楼梯梁宽度:b1=200mm下平台楼梯梁宽度:b2=200mm下平台宽:L2=350mm上平台宽:L3=350mm3.荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=1.20kN/m永久荷载分项系数:γG=1.20可变荷载分项系数:γQ=1.40准永久值系数:ψq=0.304.材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3ftk=2.01N/mm2Ec=3.00*104N/mm2钢筋强度等级:HRB400fy=360N/mm2结构构件计算书第2页，共5页Es=2.00*105N/mm2保护层厚度：c=15.0mmRs=20kN/m3受拉区纵向钢筋类别：光面钢筋梯段板纵筋合力点至近边距离：as=20.00mm考虑支座嵌固作用求配筋时弯矩折减α1=0.8求裂缝时弯矩折减α2=0.8求挠度时弯矩折减α3=0.8四、计算过程：1.楼梯几何参数：踏步高度：h=0.1500m踏步宽度：b=0.2600m计算跨度：L0=L1＋L2＋L3＋(b1＋b2)/2=2.08＋0.35＋0.35＋(0.20＋0.20)/2=2.98m梯段板与水平方向夹角余弦值：cosα=0.8662.荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B*h/b)*qm=(1＋1*0.15/0.26)*1.70=2.68kN/m自重：gkt=Rc*B*(t/cosα＋h/2)=25*1*(0.12/0.866＋0.15/2)=5.34kN/m抹灰：gks=RS*B*c/cosα=20*1*0.02/0.866=0.46kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.68＋5.34＋0.46＋1.20=9.68kN/m恒荷控制：Pn(G)=1.35*Pk＋γQ*0.7*B*q=1.35*9.68＋1.40*0.7*1*3.50=16.50kN/m活荷控制：Pn(L)=γG*Pk＋γQ*B*q=1.20*9.68＋1.40*1*3.50=16.52kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=16.52kN/m(2)平台板：面层：gkm'=B*qm=1*1.70=1.70kN/m自重：gkt'=Rc*B*t=25*1*0.12=3.00kN/m抹灰：gks'=RS*B*c=20*1*0.02=0.40kN/m恒荷标准值：Pk'=gkm'＋gkt'＋gks'＋qf=1.70＋3.00＋0.40＋1.20=6.30kN/m恒荷控制：Pl(G)=1.35*Pk'＋γQ*0.7*B*q=1.35*6.30＋1.40*0.7*1*3.50=11.94kN/m活荷控制：Pl(L)=γG*Pk＋γQ*B*q=1.20*6.30＋1.40*1*3.50=12.46kN/m荷载设计值：Pl=max{Pl(G),Pl(L)}=12.46kN/m3.正截面受弯承载力计算：左端支座反力:Rl=22.78kN右端支座反力:Rr=22.78kN最大弯矩截面距左支座的距离:Lmax=1.49m...
