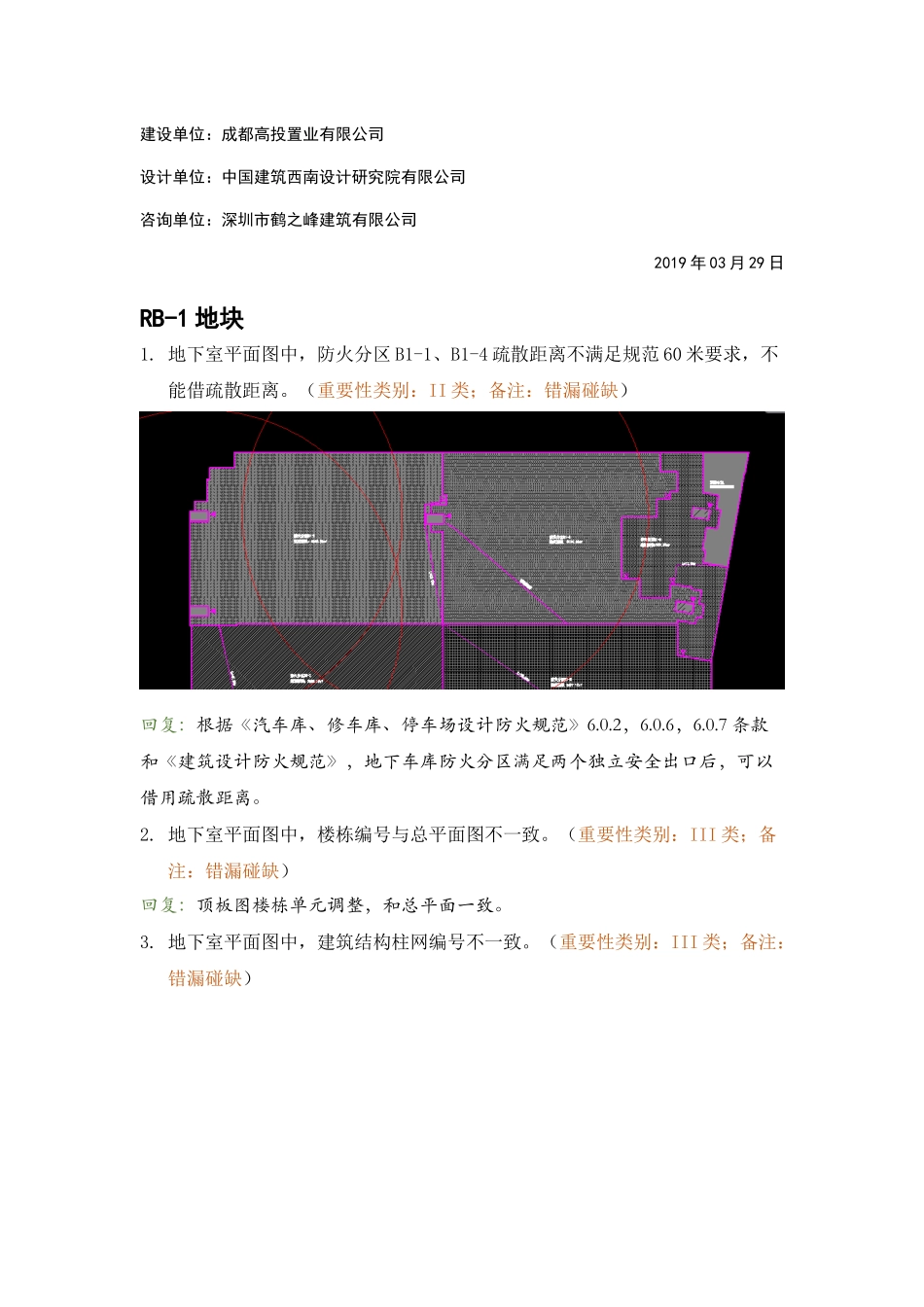

蓝绸带项目地块地下室精审意见（二批次）WK-LCD-JZZX-024项目名称：蓝绸带项目日期：2019年03月29日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目建筑专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年03月29日RB-1地块1.地下室平面图中，防火分区B1-1、B1-4疏散距离不满足规范60米要求，不能借疏散距离。（重要性类别：II类；备注：错漏碰缺）回复：根据《汽车库、修车库、停车场设计防火规范》6.0.2，6.0.6，6.0.7条款和《建筑设计防火规范》，地下车库防火分区满足两个独立安全出口后，可以借用疏散距离。2.地下室平面图中，楼栋编号与总平面图不一致。（重要性类别：III类；备注：错漏碰缺）回复：顶板图楼栋单元调整，和总平面一致。3.地下室平面图中，建筑结构柱网编号不一致。（重要性类别：III类；备注：错漏碰缺）回复：结构图已调整。4.地下室平面图中，暖通风管洞口，建筑图纸中应示意。（重要性类别：III类；备注：错漏碰缺）回复：1、设备管线安装顺序目前无法判断，提前预留洞口或与设备管线安装顺序不一致，造成预留洞口定位不准确无法使用2、设备管线位置根据抗震支吊架方案会有调整。基于以上两点原因，建议设备管线在砌体墙上的留洞待条件成熟后再确定。5.地下室平面图中坡道缺少编号。（重要性类别：III类；备注：错漏碰缺）回复：地下室平面图已补充。6.地下室平面图中，结构图中未示意集水坑。（重要性类别：III类；备注：错漏碰缺）回复：结构图已补充。7.地下室平面图中，防火门应往疏散方向开启。（重要性类别：III类；备注：错漏碰缺）回复：建筑图疏散门方向已调整。8.地下室平面图中，建筑结构集水坑位置不一致。（重要性类别：III类；备注：错漏碰缺）回复：建筑图、结构图均已调整。9.地下室平面图中，柱网位置与地下室轴网定位图不一致。（重要性类别：III类；备注：错漏碰缺）回复：轴网定位图已调整。10.地下室顶板示意图中，建筑结构开洞范围不一致。（重要性类别：III类；备注：错漏碰缺）回复：建筑顶板图调整。11.地下室顶板示意图中，建筑结构板降板范围不一致。（重要性类别：III类；备注：错漏碰缺）回复：结构图已调整。12.地下室顶板示意图中，建筑结构板标高不一致。（重要性类别：III类；备注：错漏碰缺）回复：建筑图已调整。13.地下室顶板示意图中，结构图中此位置未降板。（重要...
