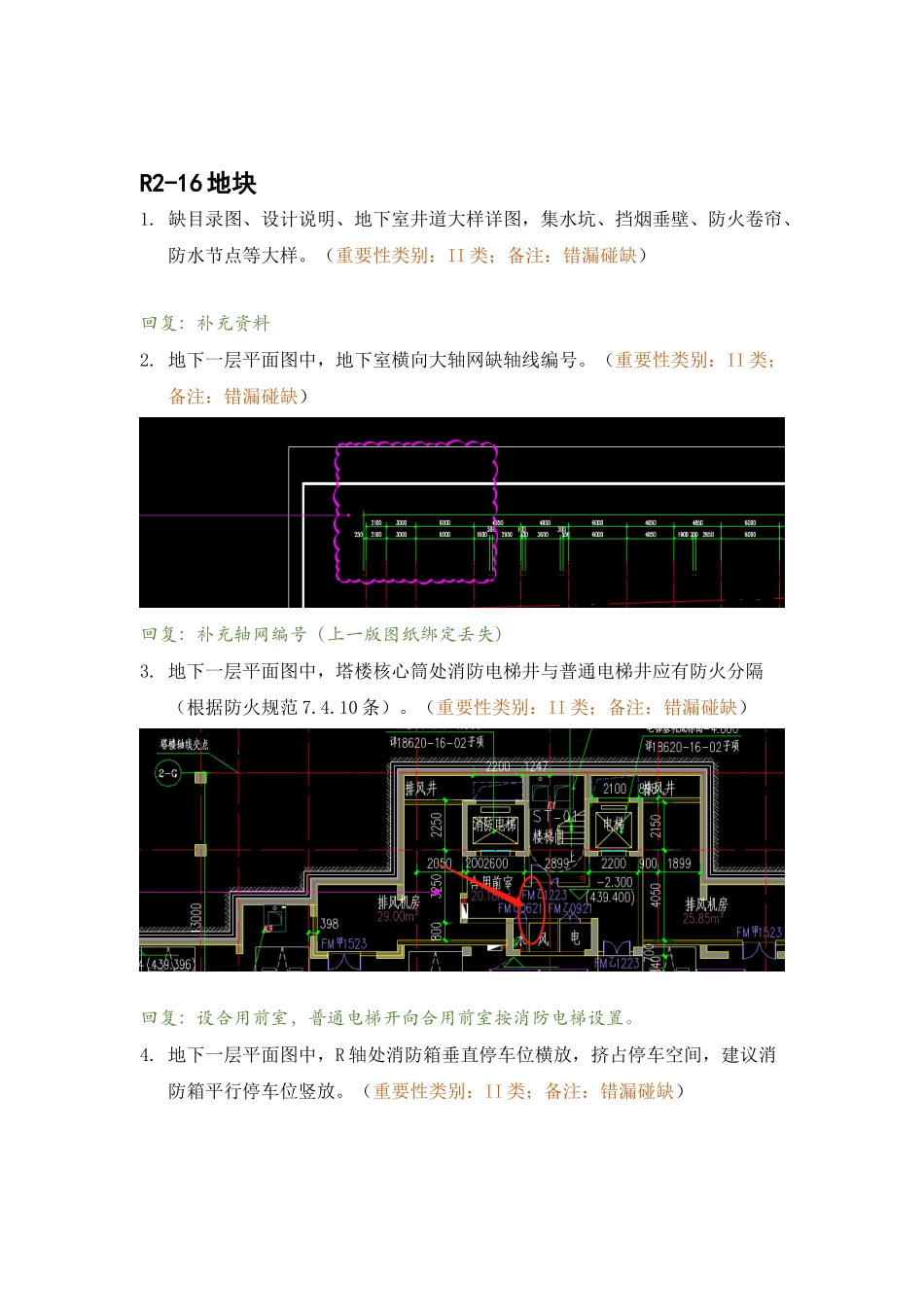

R2-16地块1.缺目录图、设计说明、地下室井道大样详图，集水坑、挡烟垂壁、防火卷帘、防水节点等大样。（重要性类别：II类；备注：错漏碰缺）回复：补充资料2.地下一层平面图中，地下室横向大轴网缺轴线编号。（重要性类别：II类；备注：错漏碰缺）回复：补充轴网编号（上一版图纸绑定丢失）3.地下一层平面图中，塔楼核心筒处消防电梯井与普通电梯井应有防火分隔（根据防火规范7.4.10条）。（重要性类别：II类；备注：错漏碰缺）回复：设合用前室，普通电梯开向合用前室按消防电梯设置。4.地下一层平面图中，R轴处消防箱垂直停车位横放，挤占停车空间，建议消防箱平行停车位竖放。（重要性类别：II类；备注：错漏碰缺）回复：消火栓门需要完全打开，按水专业要求长边贴柱网设置。5.地下一层平面图中，地下车库坡道出口宽度设置过大，车库设计规范中，两个单行车道就能满足要求。（重要性类别：III类；备注：错漏碰缺）回复：设置双车道方便业主使用，方案阶段已确定此处为双车道。6.地下一层平面图中，7#楼7-1轴处等三处，缺上层洞口对应开洞符号。（重要性类别：II类；备注：错漏碰缺）回复：补充开洞投影线回复：补充开洞投影线7.地下一层平面图中，J轴/1轴处标高错误（其标高按照K轴标高，找坡计算应改为-3.928）。（重要性类别：III类；备注：错漏碰缺）回复：修改标高8.地下一层平面图中，7#楼百叶窗缺窗台标高。（重要性类别：III类；备注：错漏碰缺）回复：补充窗台标高9.地下一层平面图中，双轨防火卷帘门，卷帘盒布置在门洞内，所以防火卷帘应绘制大样，明确门洞减去卷帘盒尺寸后净高满足2200的规范要求。（重要性类别：II类；备注：错漏碰缺）回复：在地下室节点大样图中补充大样10.地下一层平面图中，B轴处排水沟不应穿过防火分区。（重要性类别：II类；备注：错漏碰缺）回复：穿防火分区处设为暗沟11.地下一层平面图中，5#楼5-17轴砌体封堵空间未明确空间功能。（重要性类别：II类；备注：错漏碰缺）回复:补充风井名称12.地下一层平面图中，5#楼住宅变电所未明确结构降板、集水坑未标注。（重要性类别：III类；备注：错漏碰缺）回复：补充集水坑标高，此处配电房未做降板处理。13.地下一层平面图中，5#楼5-32轴左侧排风井洞口，与柱子位置冲突。（重要性类别：III类；备注：错漏碰缺）回复：减去柱子后的洞口大小满足通风要求。14.地下一层平面图中，3#变电所中标高应标注相对标高（统一标高体系）。（重要性类别：III类；备注：错漏碰...
