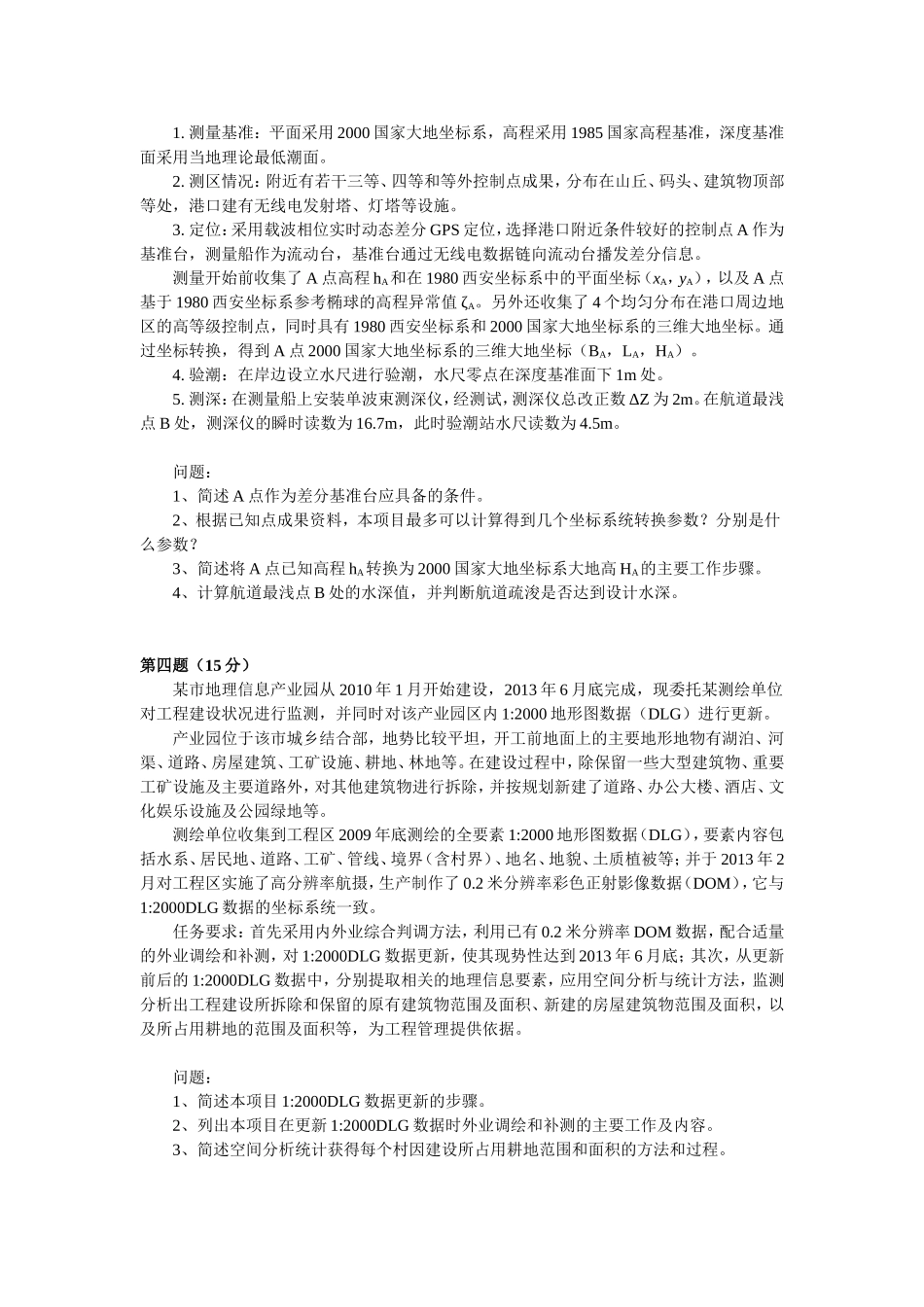

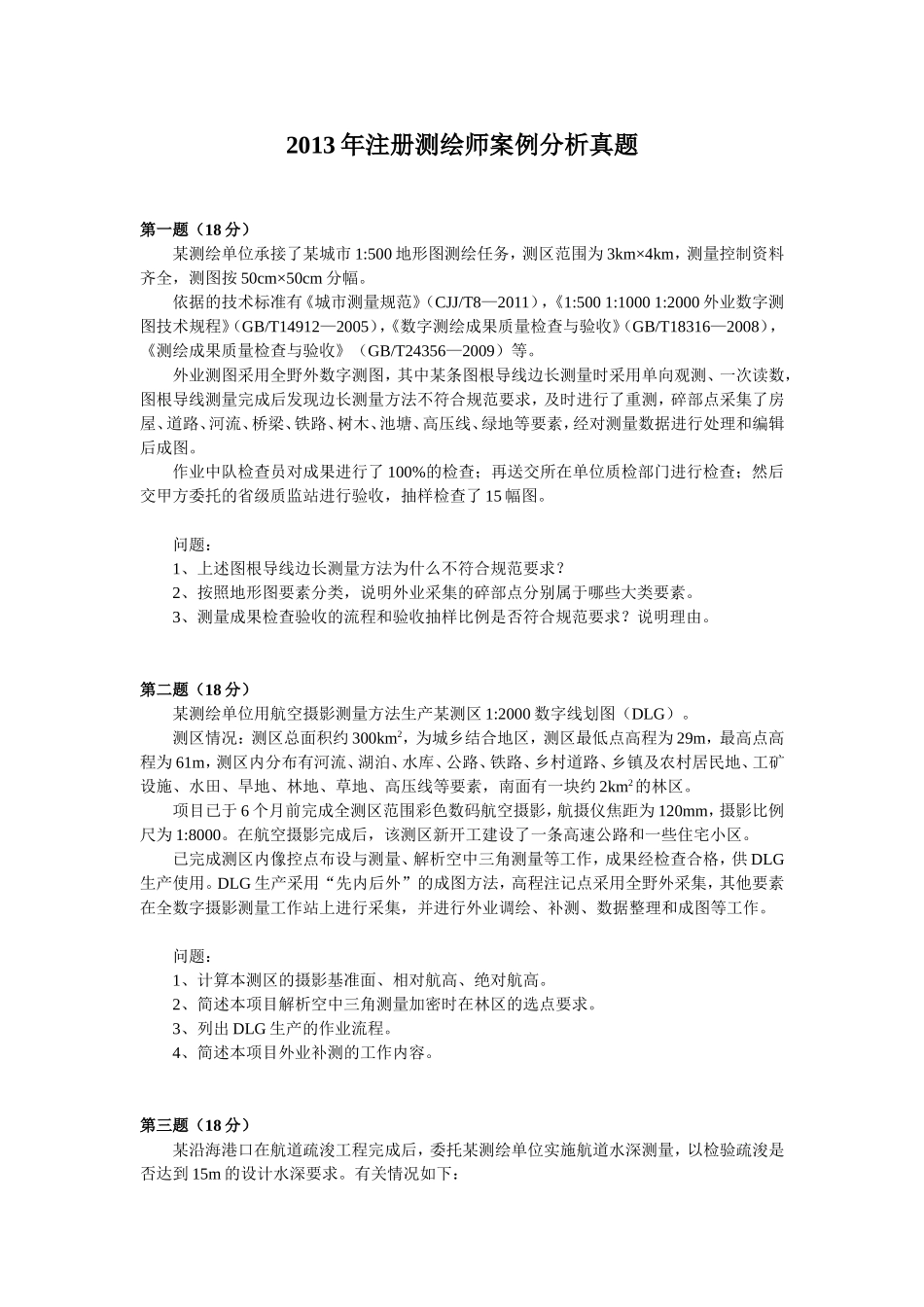

2013年注册测绘师案例分析真题第一题（18分）某测绘单位承接了某城市1:500地形图测绘任务，测区范围为3km×4km，测量控制资料齐全，测图按50cm×50cm分幅。依据的技术标准有《城市测量规范》（CJJ/T8—2011），《1:5001:10001:2000外业数字测图技术规程》（GB/T14912—2005），《数字测绘成果质量检查与验收》（GB/T18316—2008），《测绘成果质量检查与验收》（GB/T24356—2009）等。外业测图采用全野外数字测图，其中某条图根导线边长测量时采用单向观测、一次读数，图根导线测量完成后发现边长测量方法不符合规范要求，及时进行了重测，碎部点采集了房屋、道路、河流、桥梁、铁路、树木、池塘、高压线、绿地等要素，经对测量数据进行处理和编辑后成图。作业中队检查员对成果进行了100%的检查；再送交所在单位质检部门进行检查；然后交甲方委托的省级质监站进行验收，抽样检查了15幅图。问题：1、上述图根导线边长测量方法为什么不符合规范要求？2、按照地形图要素分类，说明外业采集的碎部点分别属于哪些大类要素。3、测量成果检查验收的流程和验收抽样比例是否符合规范要求？说明理由。第二题（18分）某测绘单位用航空摄影测量方法生产某测区1:2000数字线划图（DLG）。测区情况：测区总面积约300km2，为城乡结合地区，测区最低点高程为29m，最高点高程为61m，测区内分布有河流、湖泊、水库、公路、铁路、乡村道路、乡镇及农村居民地、工矿设施、水田、旱地、林地、草地、高压线等要素，南面有一块约2km2的林区。项目已于6个月前完成全测区范围彩色数码航空摄影，航摄仪焦距为120mm，摄影比例尺为1:8000。在航空摄影完成后，该测区新开工建设了一条高速公路和一些住宅小区。已完成测区内像控点布设与测量、解析空中三角测量等工作，成果经检查合格，供DLG生产使用。DLG生产采用“先内后外”的成图方法，高程注记点采用全野外采集，其他要素在全数字摄影测量工作站上进行采集，并进行外业调绘、补测、数据整理和成图等工作。问题：1、计算本测区的摄影基准面、相对航高、绝对航高。2、简述本项目解析空中三角测量加密时在林区的选点要求。3、列出DLG生产的作业流程。4、简述本项目外业补测的工作内容。第三题（18分）某沿海港口在航道疏浚工程完成后，委托某测绘单位实施航道水深测量，以检验疏浚是否达到15m的设计水深要求。有关情况如下：1.测量基准：平面采用2000国家大地坐标系，高程采用1985国家高程基准，深度基准面采用当地理论最低潮面。...
