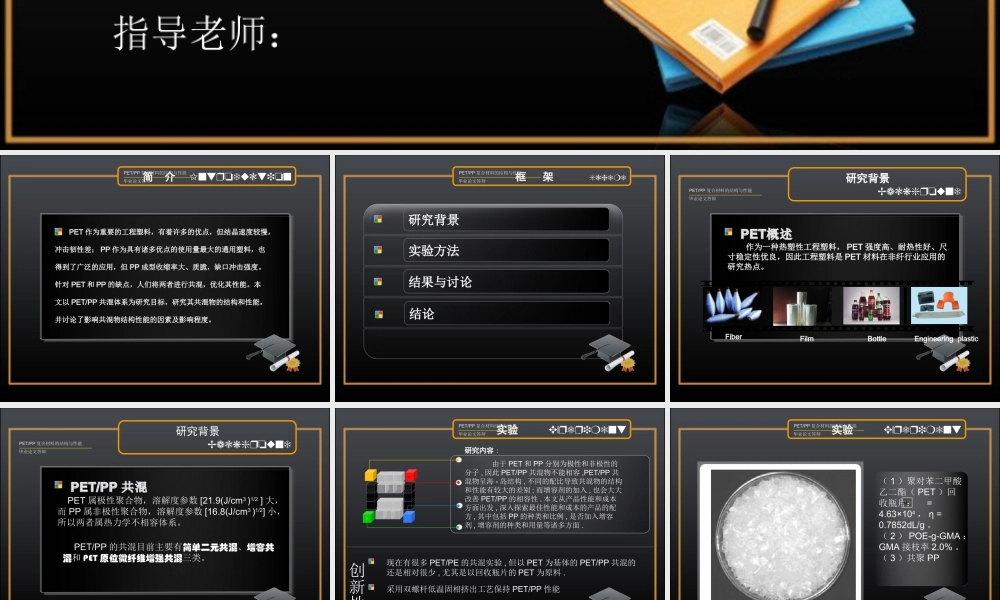

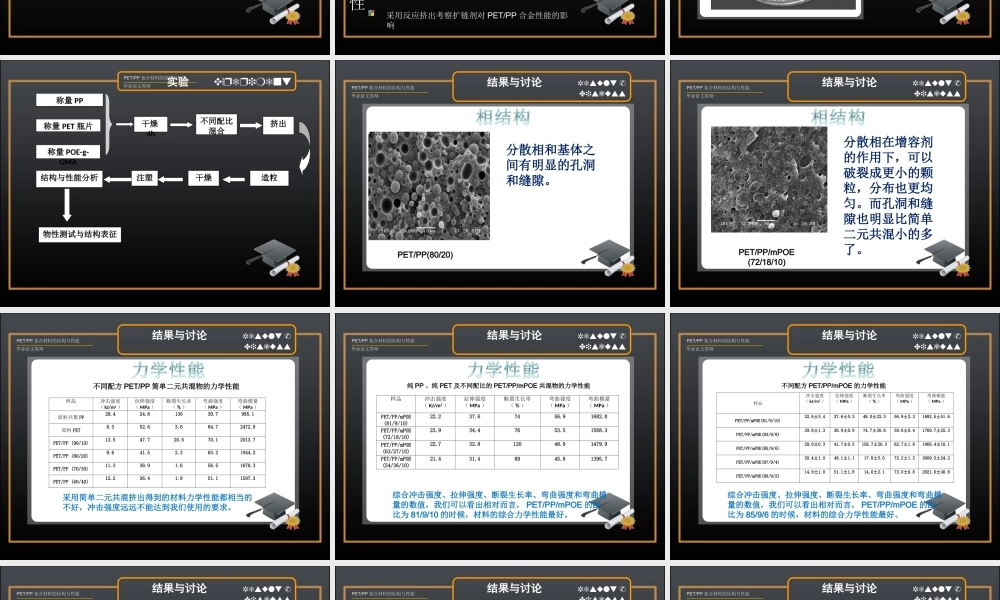

毕业论文答辩答辩人：指导老师：PET/PP复合材料的结构和性能简介IntroductionPET/PP复合材料的结构与性能毕业论文答辩PET作为重要的工程塑料，有着许多的优点，但结晶速度较慢，冲击韧性差；PP作为具有诸多优点的使用量最大的通用塑料，也得到了广泛的应用，但PP成型收缩率大、质脆，缺口冲击强度。针对PET和PP的缺点，人们将两者进行共混，优化其性能。本文以PET/PP共混体系为研究目标，研究其共混物的结构和性能，并讨论了影响共混物结构性能的因素及影响程度。框架SchemePET/PP复合材料的结构与性能毕业论文答辩研究背景实验方法结果与讨论结论研究背景BackgroundPET/PP复合材料的结构与性能毕业论文答辩作为一种热塑性工程塑料，PET强度高、耐热性好、尺寸稳定性优良，因此工程塑料是PET材料在非纤行业应用的研究热点。FiberFilmBottleEngineeringplastic研究背景BackgroundPET/PP复合材料的结构与性能毕业论文答辩PET属极性聚合物，溶解度参数[21.9(J/cm3)1/2]大，而PP属非极性聚合物，溶解度参数[16.8(J/cm3)1/2]小，所以两者属热力学不相容体系。PET/PP的共混目前主要有简单二元共混、增容共混和PETPET原位微纤维增强共混原位微纤维增强共混三类。实验ExperimentPET/PP复合材料结构与性能毕业论文答辩研究内容:由于PET和PP分别为极性和非极性的分子,因此PET/PP共混物不能相容,PET/PP共混物呈海-岛结构,不同的配比导致共混物的结构和性能有较大的差别;而增容剂的加入,也会大大改善PET/PP的相容性.本文从产品性能和成本方面出发,深入探索最佳性能和成本的产品的配方,其中包括PP的种类和比例,是否加入增容剂,增容剂的种类和用量等诸多方面.现在有很多PET/PE的共混实验,但以PET为基体的PET/PP共混的还是相对很少,尤其是以回收瓶片的PET为原料.采用双螺杆低温固相挤出工艺保持PET/PP性能采用反应挤出考察扩链剂对PET/PP合金性能的影响创新性（1）聚对苯二甲酸乙二酯（PET）回收瓶片：=4.63×104，η=0.7852dL/g。（2）POE-g-GMA：GMA接枝率2.0%。（3）共聚PP实验ExperimentPET/PP复合材料的结构与性能毕业论文答辩wM实验ExperimentPET/PP复合材料的结构与性能毕业论文答辩称量PP称量PET瓶片称量POE-g-GMA干燥4h不同配比混合挤出造粒干燥注塑结构与性能分析物性测试与结构表征结果与讨论Result&DiscussPET/PP复合材料的结构与性能毕业论文答辩PET/PP(80/20)分散相和基体之间有明显的孔洞和缝隙。结果与讨论Result&DiscussPET/PP复合材料的结构与性...
