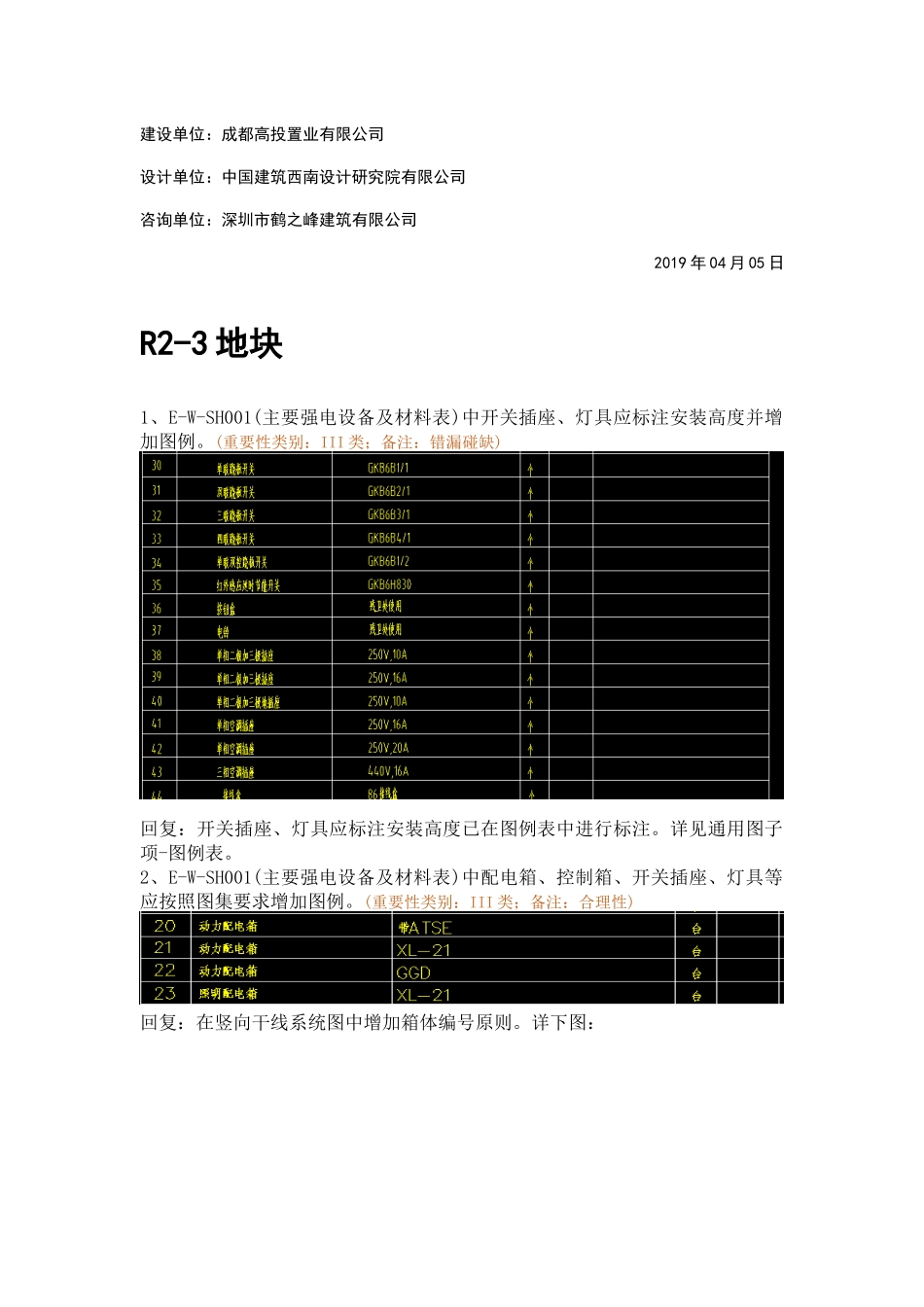

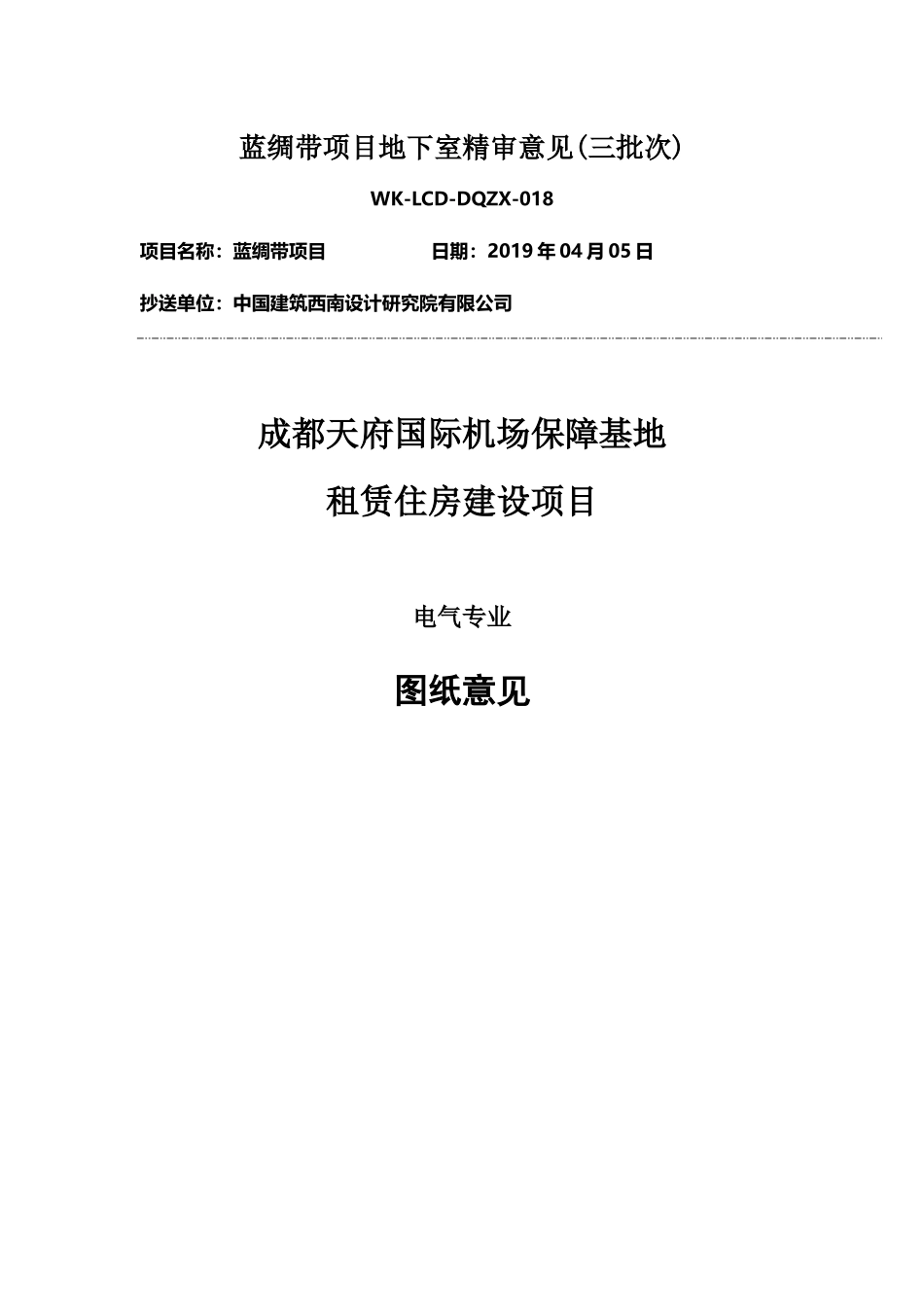

蓝绸带项目地下室精审意见(三批次)WK-LCD-DQZX-018项目名称：蓝绸带项目日期：2019年04月05日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目电气专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年04月05日R2-3地块1、E-W-SH001(主要强电设备及材料表)中开关插座、灯具应标注安装高度并增加图例。(重要性类别：III类；备注：错漏碰缺)回复：开关插座、灯具应标注安装高度已在图例表中进行标注。详见通用图子项-图例表。2、E-W-SH001(主要强电设备及材料表)中配电箱、控制箱、开关插座、灯具等应按照图集要求增加图例。(重要性类别：III类；备注：合理性)回复：在竖向干线系统图中增加箱体编号原则。详下图：3、E-W-DS-001中进线与出线断路器一样大，不符合10KV配电技术要求。(重要性类别：III类；备注：错漏碰缺)回复：因10kV真空断路器只有630A及1250A两种型号，在满足要求的情况下建议不设置1250A。4、潜污泵（含消防用潜污泵）供电回路开关应加漏电保护功能。(重要性类别：II类；备注：安全性)回复：普通潜污泵增加漏电保护功能，消防用的潜污泵为了保证消防时供电连续性，不采用漏电保护。5、强电机房大样图中，储油间应说明油箱下部设置防止油品流散设施。(重要性类别：III类；备注：错漏碰缺)回复：在发电机房剖面图（E-W-LS-003）中已经有此部分要求说明，如下：6、强电机房大样图中，储油间应设置带阻火器呼吸阀。(重要性类别：III类；备注：错漏碰缺)回复：在发电机房剖面图（E-W-LS-003）中已经有此部分要求说明，如下：7、地下室电力平面图中卷帘门两侧应设置控制按钮。(重要性类别：II类；备注：错漏碰缺)回复：设计说明中第7.2.6条有此部分说明。8、地下室电力平面图中未见10KV高压电源进线位置及桥架标注。(重要性类别：II类；备注：错漏碰缺)回复：复核增加。9、地下室照明配电箱系统图中，车道照明及车位照明等回路采用的是SC20保护管暗敷，建议非人防区采用PC20管暗敷。(重要性类别：III类；备注：优化)回复：因导线采用低烟无卤型，PC管含有卤素，着火时会有大量有毒烟气，不建议采用PC管。10、地下室照明配电箱系统图，地下室电力配电箱系统图中，配电箱进线未标注从何处接来，请核实接来的回路及电缆型号。(重要性类别：III类；备注：错漏碰缺)回复：总箱进线处的编号在竖向中补充，分箱的可根据分箱编号与总...
