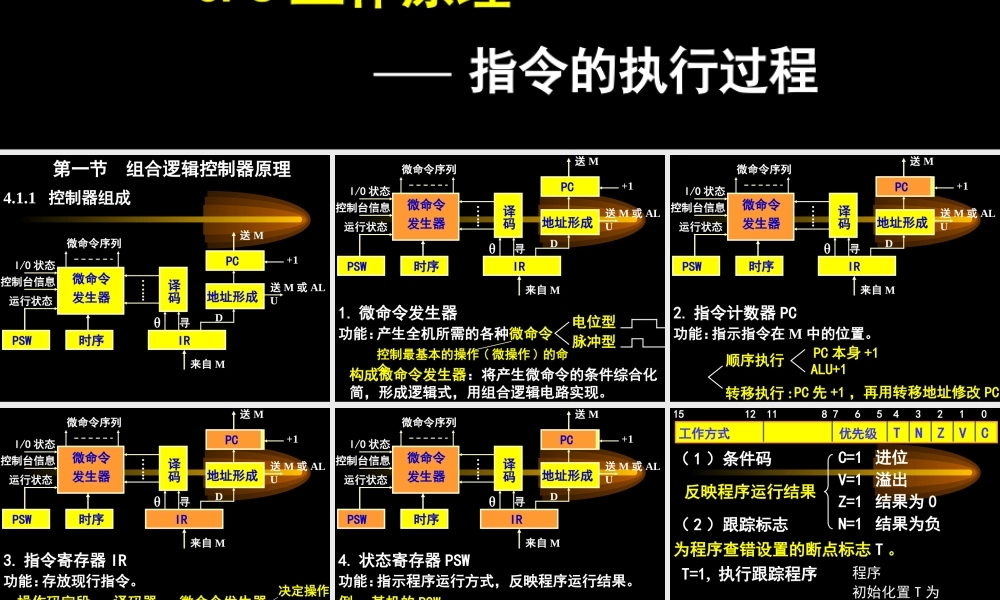

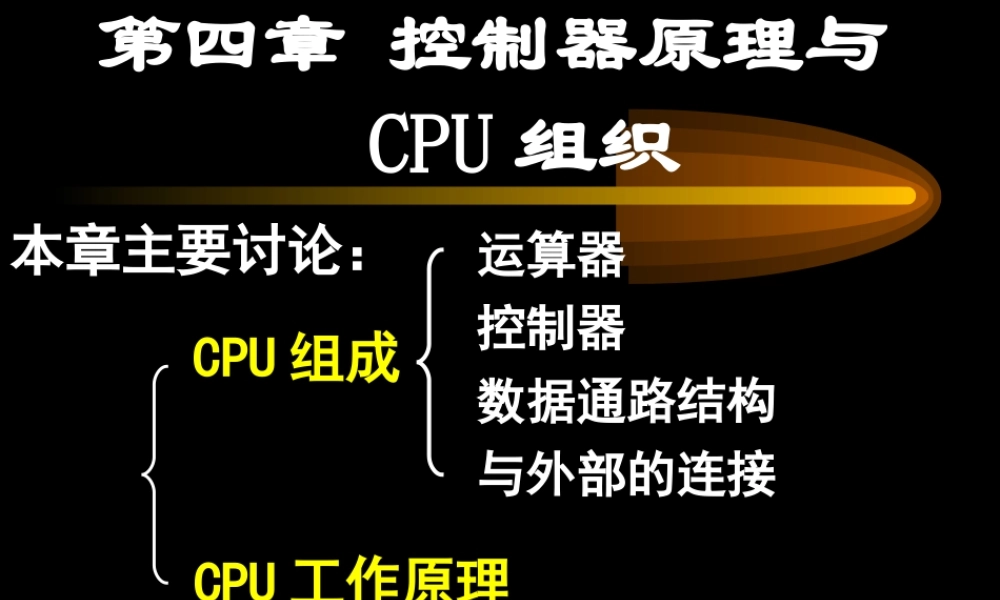

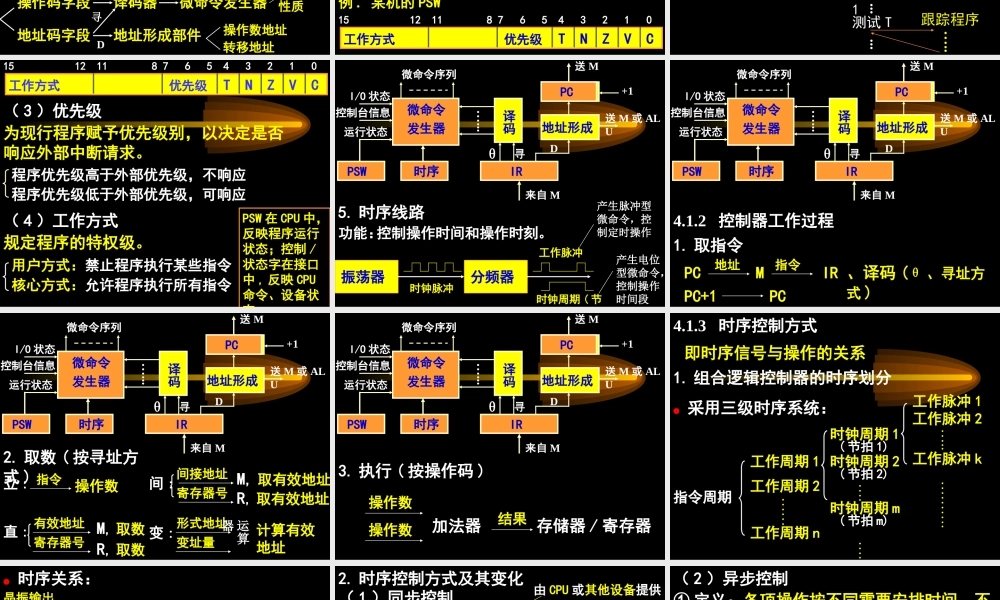

第四章控制器原理与CPU组织本章主要讨论：运算器控制器数据通路结构与外部的连接指令的执行过程CPU组成CPU工作原理第一节组合逻辑控制器原理4.1.1控制器组成微命令发生器微命令序列I/O状态控制台信息运行状态译码…...PSW时序IR地址形成PCθD寻来自M送M或ALU+1送M微命令发生器微命令序列I/O状态控制台信息运行状态译码…...PSW时序IR地址形成PCθD寻来自M送M或ALU+1送M微命令发生器1.微命令发生器功能：产生全机所需的各种微命令控制最基本的操作(微操作)的命令电位型脉冲型构成微命令发生器：将产生微命令的条件综合化简，形成逻辑式，用组合逻辑电路实现。微命令发生器微命令序列I/O状态控制台信息运行状态译码…...PSW时序IR地址形成PCθD寻来自M送M或ALU+1送M2.指令计数器PC功能：指示指令在M中的位置。PC本身+1顺序执行PC先+1，再用转移地址修改PC微命令发生器PC转移执行:ALU+13.指令寄存器IR功能：存放现行指令。决定操作性质操作码字段操作数地址转移地址PC微命令发生器微命令序列I/O状态控制台信息运行状态译码…...PSW时序IR地址形成θD寻来自M送M或ALU+1送M微命令发生器PCIR地址码字段译码器微命令发生器地址形成部件寻D4.状态寄存器PSW功能：指示程序运行方式，反映程序运行结果。例.某机的PSWPC微命令发生器微命令序列I/O状态控制台信息运行状态译码…...PSW时序IR地址形成θD寻来自M送M或ALU+1送M微命令发生器PCIRPSW工作方式优先级TNZVC151211876543210C=1进位V=1溢出Z=1结果为0N=1结果为负T=1,执行跟踪程序（1）条件码反映程序运行结果工作方式优先级TNZVC151211876543210（2）跟踪标志为程序查错设置的断点标志T。程序初始化置T为1...测试T跟踪程序….....程序优先级高于外部优先级，不响应程序优先级低于外部优先级，可响应用户方式：禁止程序执行某些指令核心方式：允许程序执行所有指令（3）优先级为现行程序赋予优先级别，以决定是否响应外部中断请求。工作方式优先级TNZVC151211876543210（4）工作方式规定程序的特权级。PSW在CPU中，反映程序运行状态；控制/状态字在接口中,反映CPU命令、设备状态5.时序线路功能：控制操作时间和操作时刻。PC微命令发生器微命令序列I/O状态控制台信息运行状态译码…...PSW时序IR地址形成θD寻来自M送M或ALU+1送M微命令发生器PCIRPSW时序振荡器分频器时钟脉冲工作脉冲时钟周期(节产生电位型微命令，控制操作时间段产生脉冲型微命令，控制定时操作1.取指令PCPC微命令发生器微命令序列I/O状态控...
