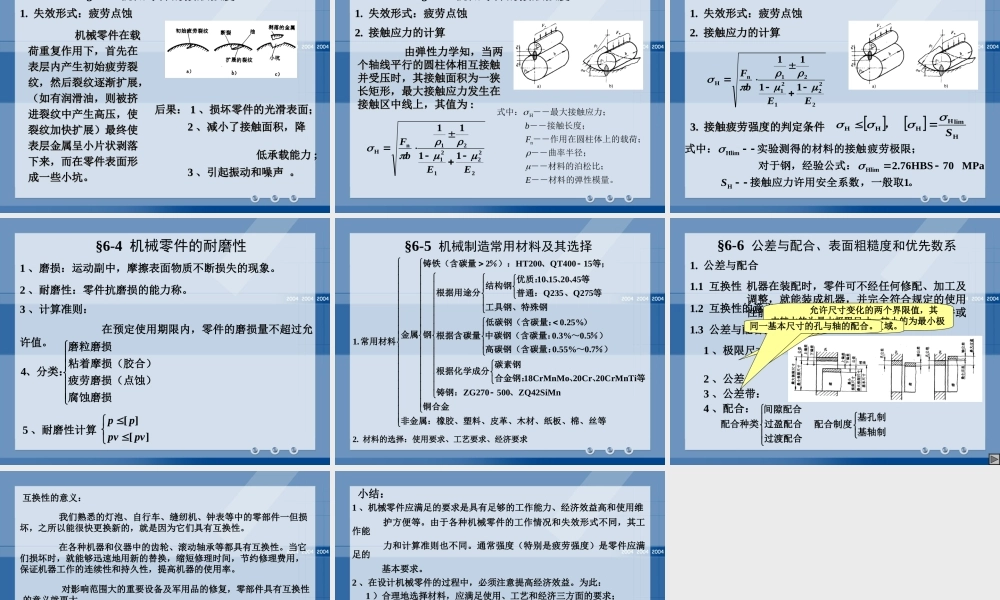

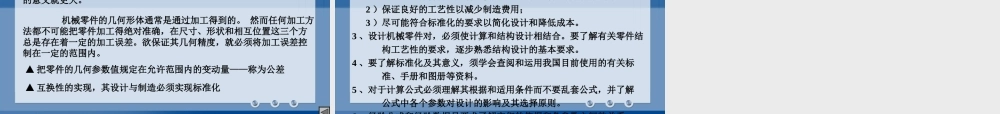

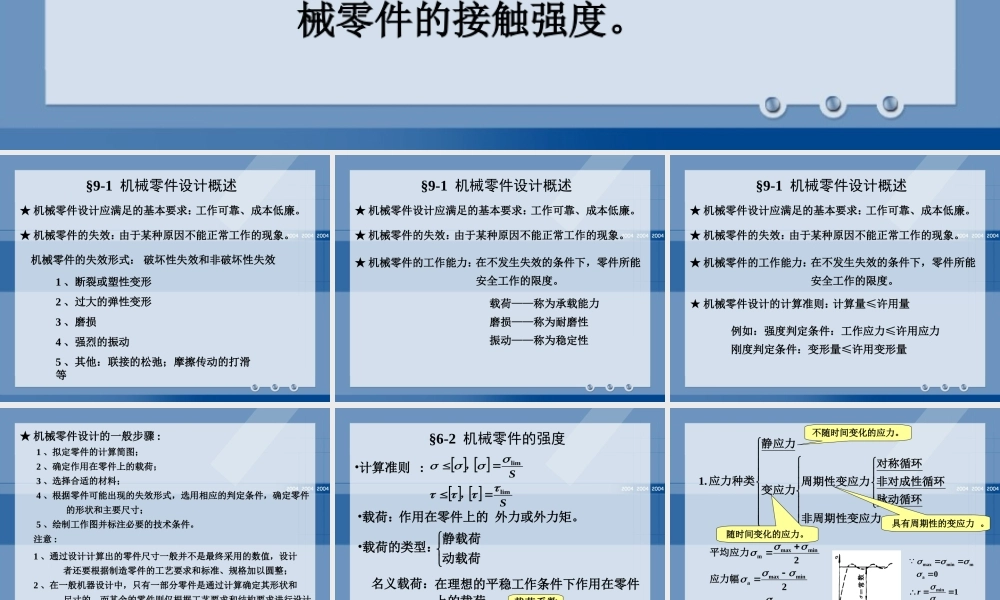

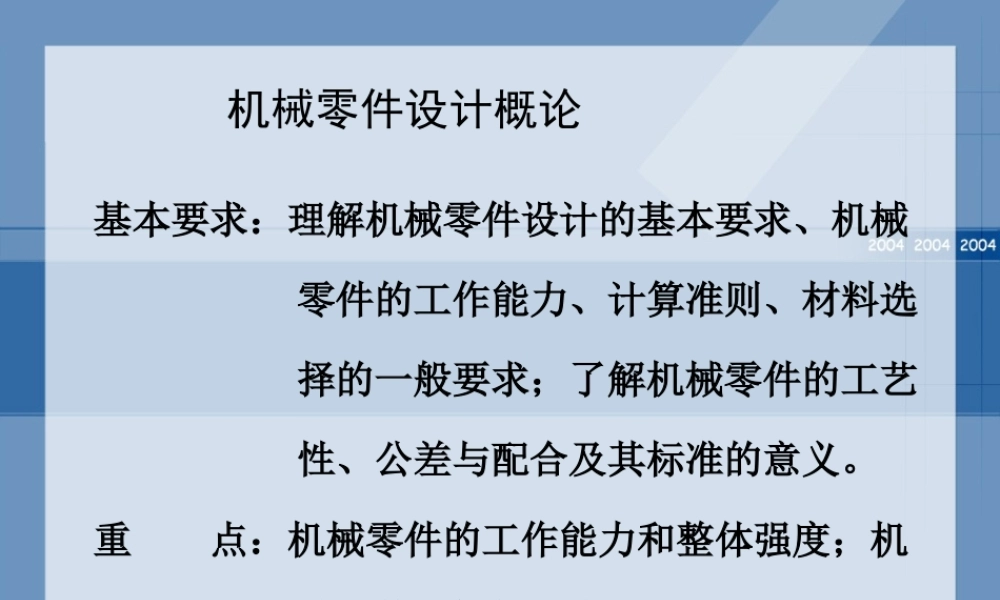

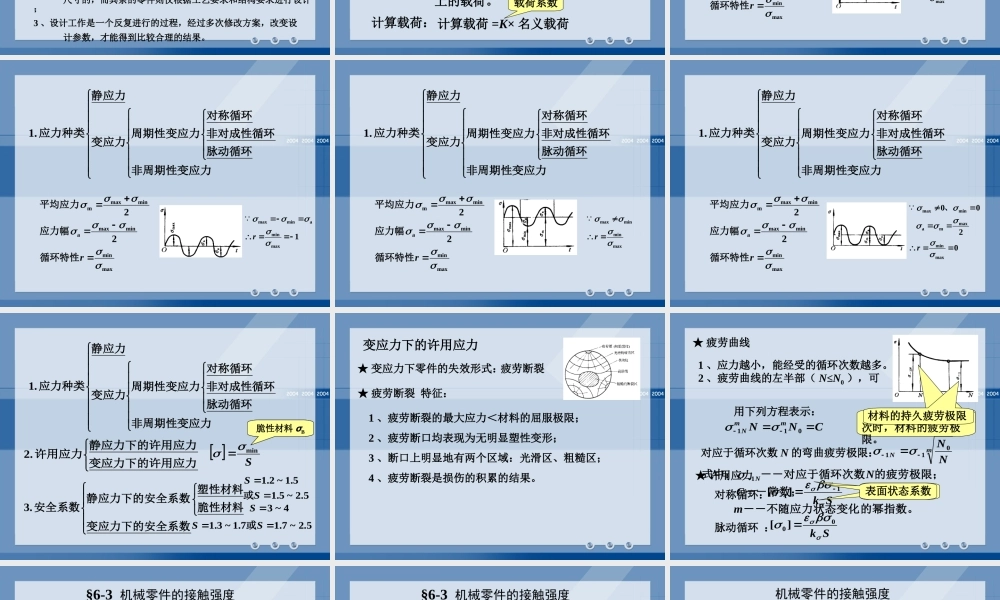

基本要求：理解机械零件设计的基本要求、机械零件的工作能力、计算准则、材料选择的一般要求；了解机械零件的工艺性、公差与配合及其标准的意义。重点：机械零件的工作能力和整体强度；机械零件的接触强度。机械零件设计概论机械零件的失效形式：破坏性失效和非破坏性失效1、断裂或塑性变形2、过大的弹性变形3、磨损4、强烈的振动5、其他：联接的松弛；摩擦传动的打滑等§9-1机械零件设计概述★机械零件设计应满足的基本要求：工作可靠、成本低廉。★机械零件的失效：由于某种原因不能正常工作的现象。载荷——称为承载能力磨损——称为耐磨性振动——称为稳定性★机械零件的工作能力：在不发生失效的条件下，零件所能安全工作的限度。§9-1机械零件设计概述★机械零件设计应满足的基本要求：工作可靠、成本低廉。★机械零件的失效：由于某种原因不能正常工作的现象。★机械零件设计的计算准则：计算量≤许用量例如：强度判定条件：工作应力≤许用应力刚度判定条件：变形量≤许用变形量§9-1机械零件设计概述★机械零件的工作能力：在不发生失效的条件下，零件所能安全工作的限度。★机械零件设计应满足的基本要求：工作可靠、成本低廉。★机械零件的失效：由于某种原因不能正常工作的现象。★机械零件设计的一般步骤:1、拟定零件的计算简图；2、确定作用在零件上的载荷；3、选择合适的材料；4、根据零件可能出现的失效形式，选用相应的判定条件，确定零件的形状和主要尺寸；5、绘制工作图并标注必要的技术条件。1、通过设计计算出的零件尺寸一般并不是最终采用的数值，设计者还要根据制造零件的工艺要求和标准、规格加以圆整；2、在一般机器设计中，只有一部分零件是通过计算确定其形状和尺寸的，而其余的零件则仅根据工艺要求和结构要求进行设计；3、设计工作是一个反复进行的过程，经过多次修改方案，改变设计参数，才能得到比较合理的结果。注意:•计算准则:•载荷：作用在零件上的外力或外力矩。•载荷的类型：名义载荷：计算载荷：在理想的平稳工作条件下作用在零件上的载荷。§6-2机械零件的强度SSlimlim，，动载荷静载荷计算载荷=K×名义载荷载荷系数maxminminmaxaminmaxm22r循环特性应力幅平均应力10maxminamminmaxr非周期性变应力脉动循环非对成性循环对称循环周期性变应力变应力静应力...
