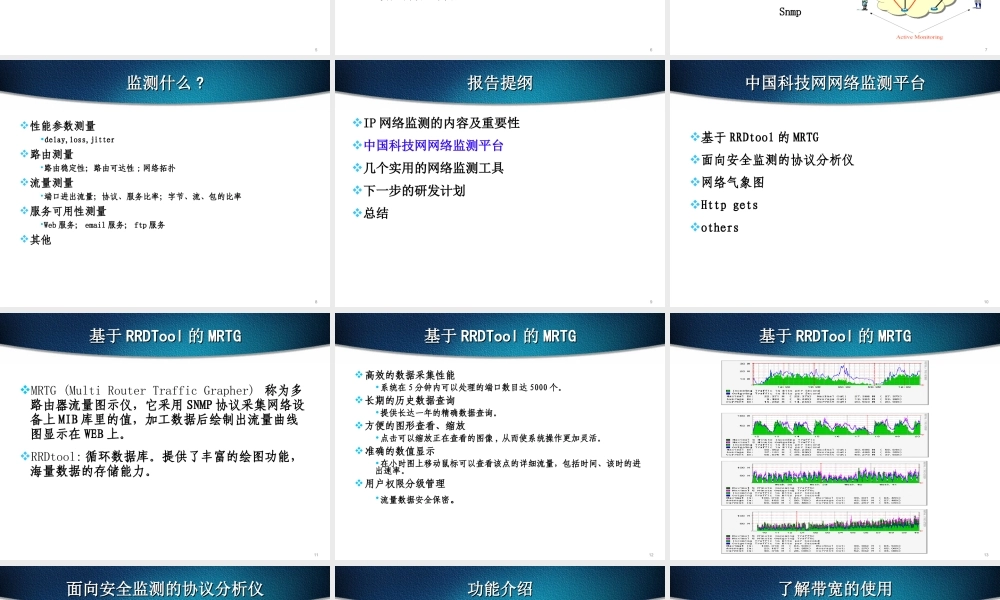

1构建全方位的网络监测平台2报告提纲报告提纲网络监测的内容及重要性中国科技网网络监测平台几个实用的网络监测工具下一步的研发计划总结3网络管理发展趋势网络管理发展趋势•网络发展趋势•网络环境日趋复杂,如:FR、ATM、VPN•网络技术日新月异,如:IP电话、IPv6•所有的业务运行都和网络紧密相关•网络管理发展趋势•实现对复杂网络环境的可视化监控•从监控网络设备到面向网络应用的管理•在问题未发生时提前预警,最大限度的保证业务应用servicesincidentschangecallsstaffcomponentscustomersavailabilitysecurityperformancerecoverabilityusageuserslobm/econbuyerstaffexecmgmtitmgmtreporttrackmeasure(aggregate)networkelementsappssystemsopsmgmthelpdesk4我们的问题我们的问题网络设备的工作状态是否正常,有没有直观的监控手段?端到端的网络链路是否正常,网络的瓶颈在哪里?网络中发生了什么故障,哪些影响了我的网络运行,影响程度如何?网络发生了问题,到底根源问题在哪里?网络的流量如何,带宽需不需要扩容?谁在消耗带宽?5网络监测的定义网络监测的定义网络监测(NetworkMeasurement)提供了一种探索实际环境中网络特性的手段。网络监测是指从网络设备上采集数据、收集数据、分析数据的过程。它从网络中采集一些具体指标性数据,并反馈给监测者。这些数据可以用来作为分析网络性能、了解网络运行动态、诊断可能存在的问题、甚至预测可能出现问题的“度量值“。6网络监测的重要性网络监测的重要性网络监测对ISP至关重要:•网管人员全面了解网络运行状况的重要手段•网络安全保障的前提•网络计费的前提•实现网络SLA的前提•网络扩容、升级改造、容量规划的重要依据•ISP建立对等连接的重要依据网络监测对网络使用者非常重要:•保护重要应用的前提•实现网络安全的手段7网络监测技术网络监测技术主动监测(active):流量采集者主动发包去探测网络设备的运行情况,根据反馈信息分析网络的具体性能。Ping,TracerouteHttpgets基于事件戳的分布式测量被动监测(passive):被动采集网络中现有的标志性数据以了解网络设备的运行情况。TcpdumpCiscoNetflowSnmp8监测什么监测什么??性能参数测量•delay,loss,jitter路由测量•路由稳定性;路由可达性;网络拓扑流量测量•端口进出流量;协议、服务比率;字节、流、包的比率服务可用性测量•Web服务;email服务;ftp服务其他9报告提纲报告提...
