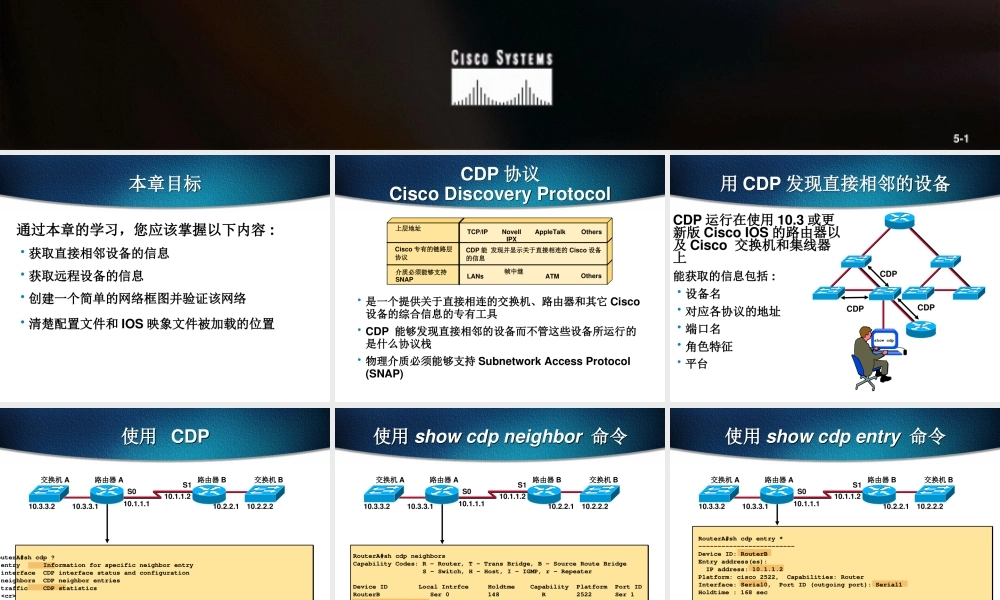

5-1第五章管理网络环境本章目标本章目标通过本章的学习，您应该掌握以下内容:•获取直接相邻设备的信息•获取远程设备的信息•创建一个简单的网络框图并验证该网络•清楚配置文件和IOS映象文件被加载的位置CDP协议CiscoDiscoveryProtocolCDP协议CiscoDiscoveryProtocol•是一个提供关于直接相连的交换机、路由器和其它Cisco设备的综合信息的专有工具•CDP能够发现直接相邻的设备而不管这些设备所运行的是什么协议栈•物理介质必须能够支持SubnetworkAccessProtocol(SNAP)上层地址Cisco专有的链路层协议介质必须能够支持SNAPTCP/IPNovellIPXCDP能发现并显示关于直接相连的Cisco设备的信息ATMOthersLANs帧中继AppleTalkOthersCDP运行在使用10.3或更新版CiscoIOS的路由器以及Cisco交换机和集线器上能获取的信息包括:•设备名•对应各协议的地址•端口名•角色特征•平台CDPshowcdpCDPCDP用CDP发现直接相邻的设备用CDP发现直接相邻的设备使用CDP使用CDP交换机B路由器A路由器B交换机A10.3.3.210.3.3.110.1.1.110.1.1.210.2.2.110.2.2.2S0S1outerA#shcdp?entryInformationforspecificneighborentryinterfaceCDPinterfacestatusandconfigurationneighborsCDPneighborentriestrafficCDPstatisticsouterA(config)#nocdprunouterA(config)#interfaceserial0outerA(config-if)#nocdpenable交换机A同时也显示其Mac地址使用showcdpneighbor命令使用showcdpneighbor命令RouterA#shcdpneighborsCapabilityCodes:R-Router,T-TransBridge,B-SourceRouteBridgeS-Switch,H-Host,I-IGMP,r-RepeaterDeviceIDLocalIntrfceHoldtmeCapabilityPlatformPortIDRouterBSer0148R2522Ser1SwitchA0050BD855780Eth0167TS1900210.3.3.210.3.3.110.1.1.110.1.1.210.2.2.110.2.2.2S0S1交换机B路由器A路由器B交换机A使用showcdpentry命令使用showcdpentry命令RouterA#shcdpentry*-------------------------DeviceID:RouterBEntryaddress(es):IPaddress:10.1.1.2Platform:cisco2522,Capabilities:RouterInterface:Serial0,PortID(outgoingport):Serial1Holdtime:168secVersion:CiscoInternetworkOperatingSystemSoftwareIOS(tm)2500Software(C2500-JS-L),Version12.0(3),RELEASESOFTWARE(fci)Copyright(c)1986-1999byciscoSystems,Inc.CompiledMon08-Feb-9918:18byphanguye10.3.3.210.3.3.110.1.1.110.1.1.210.2.2.110.2.2.2S0S1交换机B路由器A路由器B交换机A其它CDP命令其它CDP命令R...
