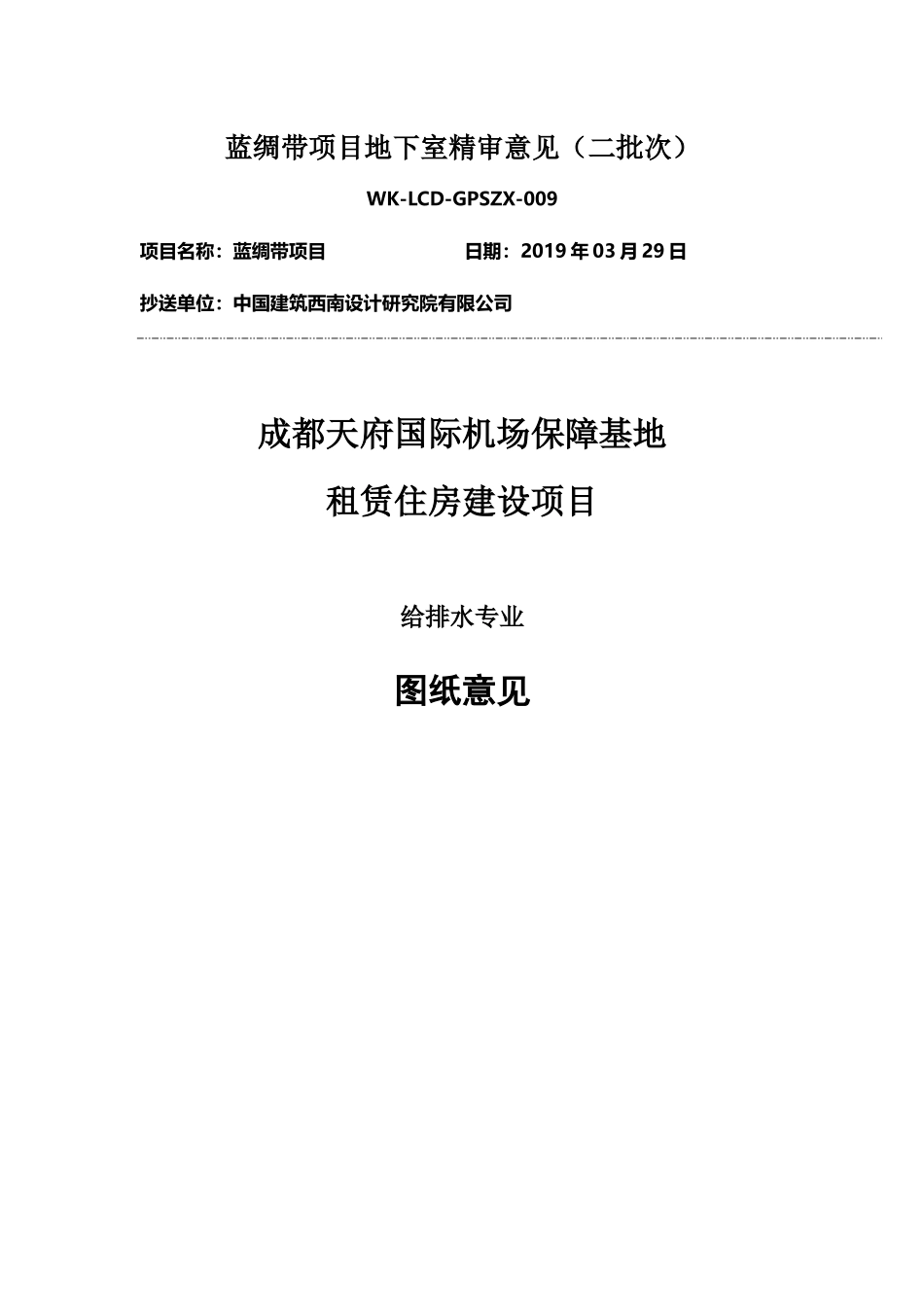

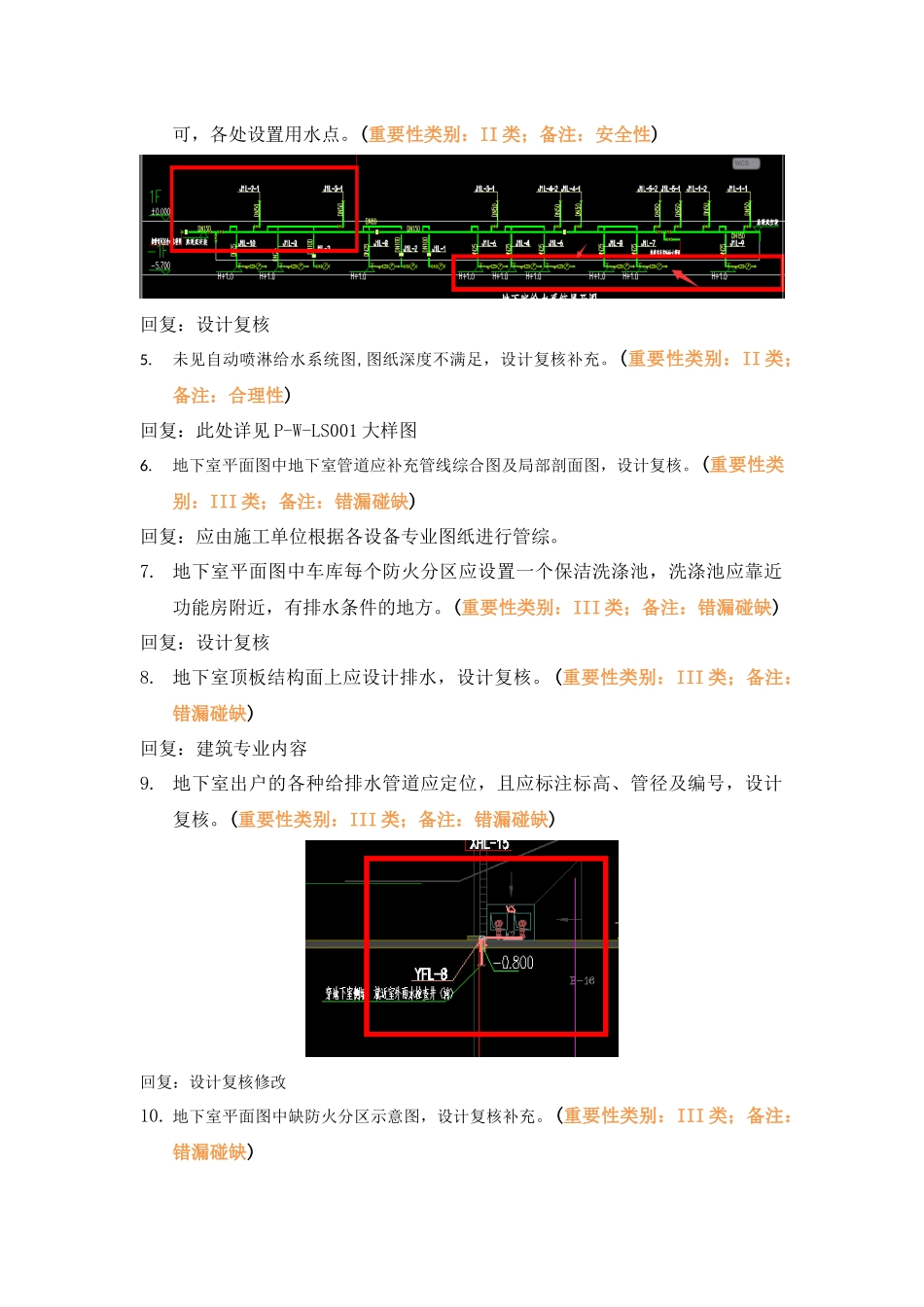

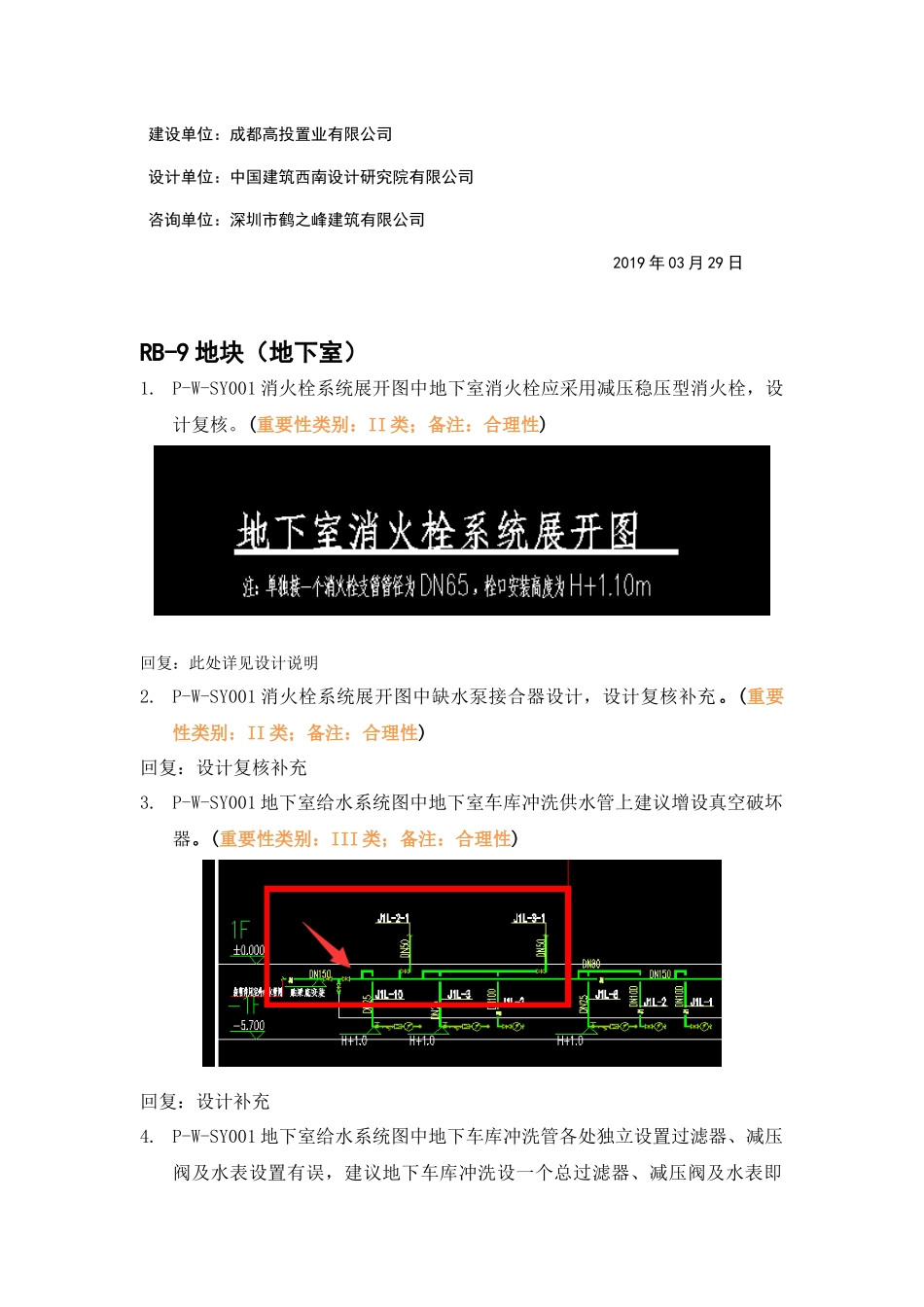

蓝绸带项目地下室精审意见（二批次）WK-LCD-GPSZX-009项目名称：蓝绸带项目日期：2019年03月29日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目给排水专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年03月29日RB-9地块（地下室）1.P-W-SY001消火栓系统展开图中地下室消火栓应采用减压稳压型消火栓，设计复核。(重要性类别：II类；备注：合理性)回复：此处详见设计说明2.P-W-SY001消火栓系统展开图中缺水泵接合器设计，设计复核补充。(重要性类别：II类；备注：合理性)回复：设计复核补充3.P-W-SY001地下室给水系统图中地下室车库冲洗供水管上建议增设真空破坏器。(重要性类别：III类；备注：合理性)回复：设计补充4.P-W-SY001地下室给水系统图中地下车库冲洗管各处独立设置过滤器、减压阀及水表设置有误，建议地下车库冲洗设一个总过滤器、减压阀及水表即可，各处设置用水点。(重要性类别：II类；备注：安全性)回复：设计复核5.未见自动喷淋给水系统图,图纸深度不满足，设计复核补充。(重要性类别：II类；备注：合理性)回复：此处详见P-W-LS001大样图6.地下室平面图中地下室管道应补充管线综合图及局部剖面图，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：应由施工单位根据各设备专业图纸进行管综。7.地下室平面图中车库每个防火分区应设置一个保洁洗涤池，洗涤池应靠近功能房附近，有排水条件的地方。(重要性类别：III类；备注：错漏碰缺)回复：设计复核8.地下室顶板结构面上应设计排水，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：建筑专业内容9.地下室出户的各种给排水管道应定位，且应标注标高、管径及编号，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：设计复核修改10.地下室平面图中缺防火分区示意图，设计复核补充。(重要性类别：III类；备注：错漏碰缺)回复：设计补充11.地下室平面图中管道穿地下室侧壁外墙，水池池壁,覆土顶板预留防水套管在结构图上未见有表示,类似问题设计自查。(重要性类别：III类；备注：错漏碰缺)回复：水专业套管详水施图纸或设计说明。12.地下室平面图中配电房、发电机房未设置明沟排水，发电机房未设置给水，设计复核。(重要性类别：II类；备注：合理性)回复：电专业要求13.地下室平面图中多处消火栓布置影响车位停车，设计复核调整；类似问题请自查。(重要性类...
