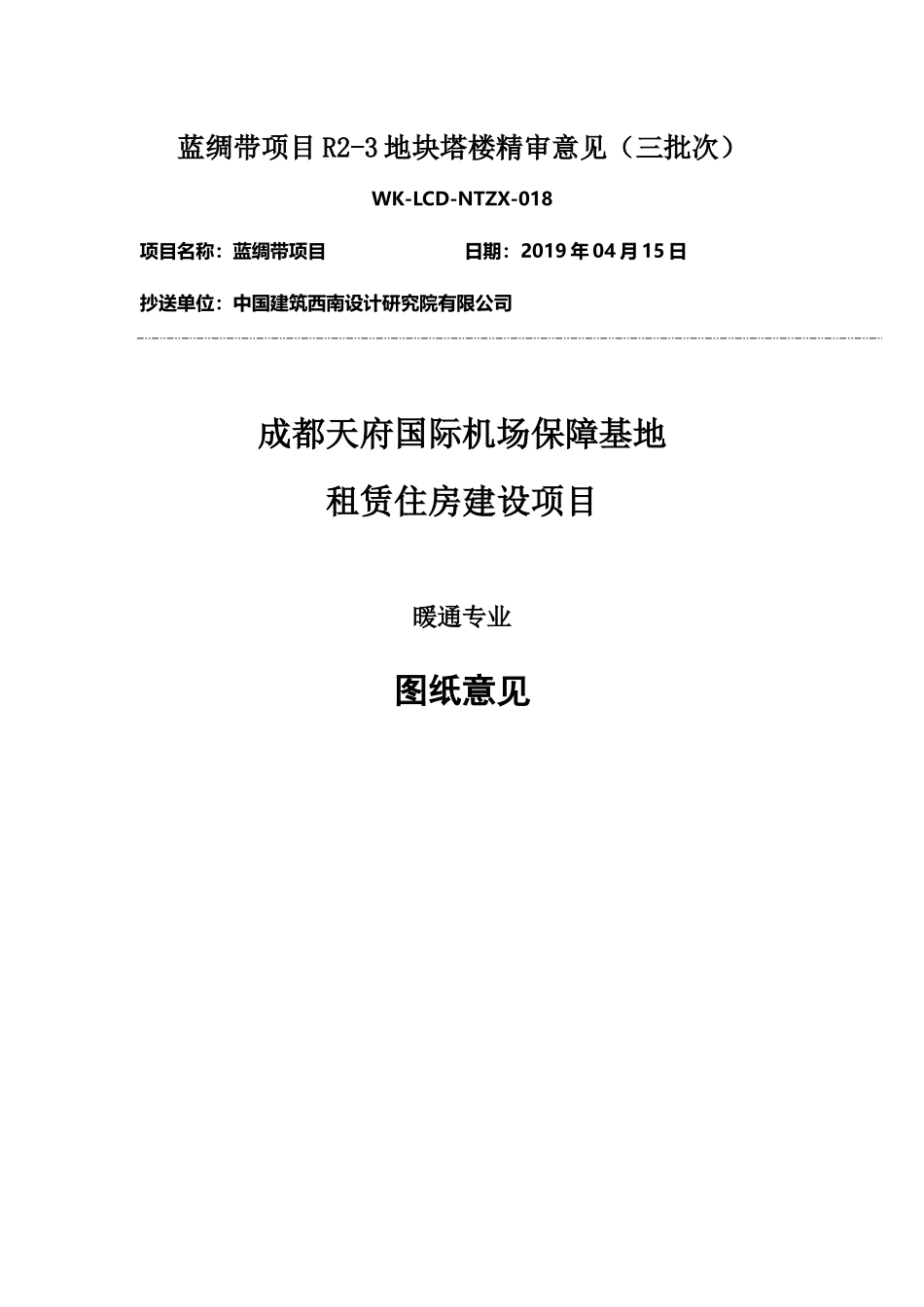

蓝绸带项目R2-3地块塔楼精审意见（三批次）WK-LCD-NTZX-018项目名称：蓝绸带项目日期：2019年04月15日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目暖通专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年04月15日D户型1.缺少加压送风系统图。(重要性类别：II类；备注：图纸深度)回复：加压送风系统图分别详见M-W-QP004、M-W-QP008、M-W-QP009、M-W-QP011、M-W-QP014。2.首层大堂可不设置加压送风口，其他余同。(重要性类别：II类；备注：经济性)回复：已取消3.标准层应注明内衬风管尺寸及材质，其他余同。(重要性类别：II类；备注：图纸深度)回复：风管材质及防火保护具体做法详见设计施工说明M-W-NT001，施工说明部分“一、管道材质及管道连接第1～6条要求。4.标准层此加压风管可不用拐弯，如图布置，降低成本。(重要性类别：II类；备注：经济性)回复：根据规范及审图要求，风口应设置在门上方，布置详最新的暖通平面图。5.屋顶加压机房，此墙可取消，降低成本。(重要性类别：II类；备注：经济性)回复：已取消商业6.2-8#商业楼一层暖通平面图，挡烟垂壁应注明材质。(重要性类别：II类；备注：图纸深度)回复：已补充E户型7.首层大堂可不设置加压送风口，其他余同。(重要性类别：II类；备注：经济性)回复：已取消8.标准层应注明内衬风管尺寸及材质，其他余同。(重要性类别：II类；备注：图纸深度)回复：风管材质及防火保护具体做法详见设计施工说明M-W-NT001，施工说明部分“一、管道材质及管道连接第1～6条要求。9.标准层合用前室加压，风口可设置为一个，降低成本。(重要性类别：II类；备注：经济性)回复：根据规范及审图要求，风口应设置在门上方，布置详最新的暖通平面图。
