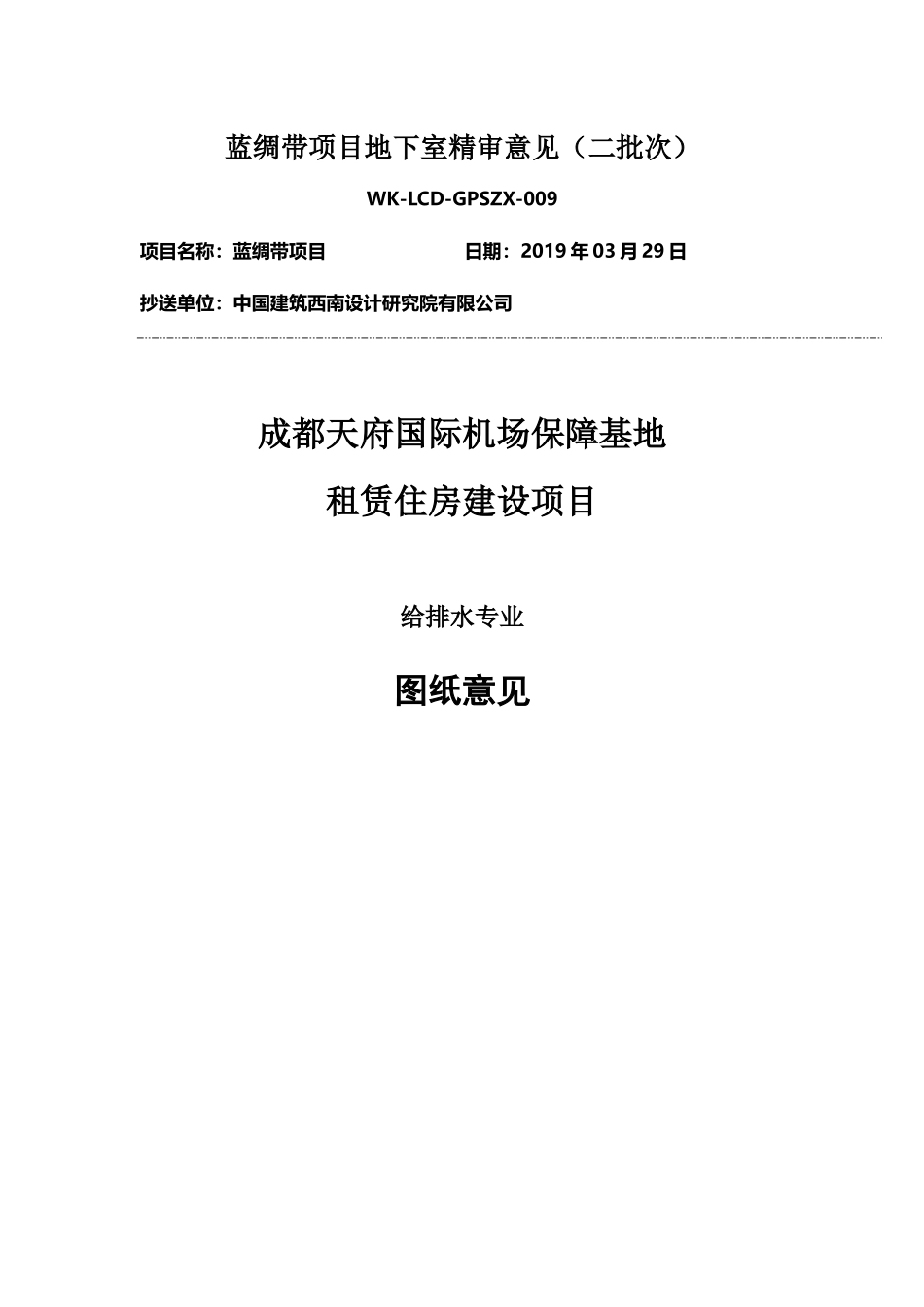

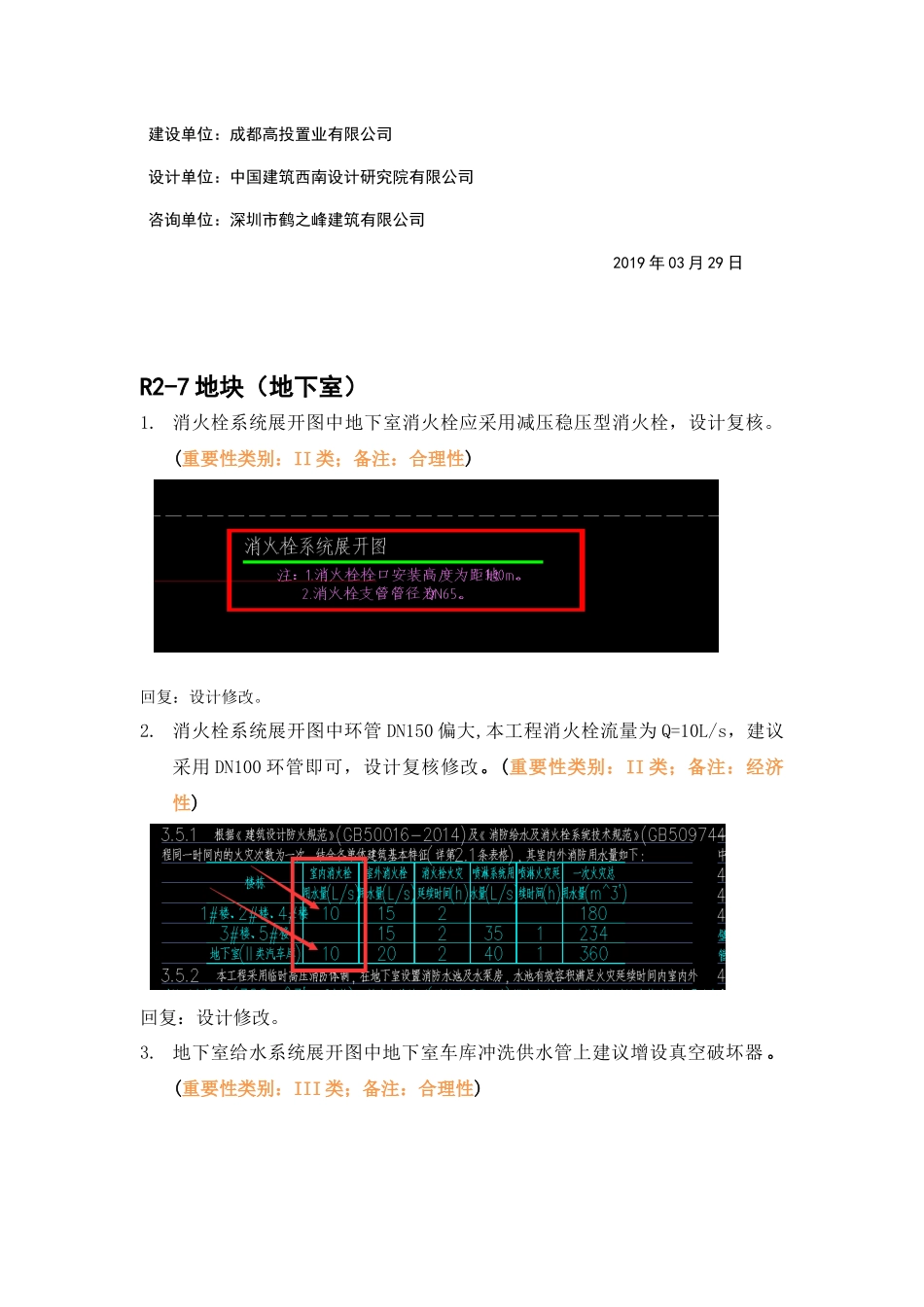

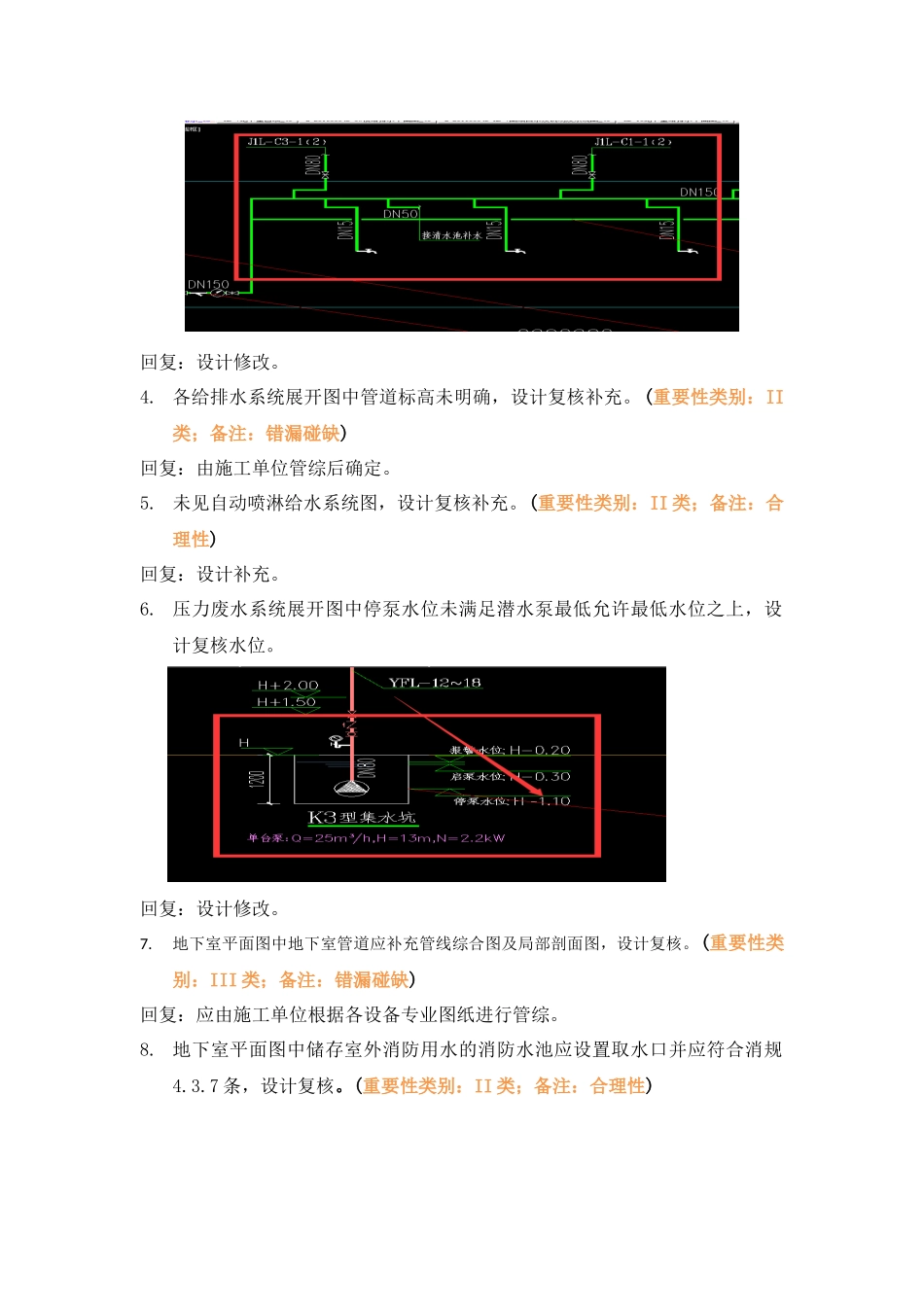

蓝绸带项目地下室精审意见（二批次）WK-LCD-GPSZX-009项目名称：蓝绸带项目日期：2019年03月29日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目给排水专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年03月29日R2-7地块（地下室）1.消火栓系统展开图中地下室消火栓应采用减压稳压型消火栓，设计复核。(重要性类别：II类；备注：合理性)回复：设计修改。2.消火栓系统展开图中环管DN150偏大,本工程消火栓流量为Q=10L/s，建议采用DN100环管即可，设计复核修改。(重要性类别：II类；备注：经济性)回复：设计修改。3.地下室给水系统展开图中地下室车库冲洗供水管上建议增设真空破坏器。(重要性类别：III类；备注：合理性)回复：设计修改。4.各给排水系统展开图中管道标高未明确，设计复核补充。(重要性类别：II类；备注：错漏碰缺)回复：由施工单位管综后确定。5.未见自动喷淋给水系统图，设计复核补充。(重要性类别：II类；备注：合理性)回复：设计补充。6.压力废水系统展开图中停泵水位未满足潜水泵最低允许最低水位之上，设计复核水位。回复：设计修改。7.地下室平面图中地下室管道应补充管线综合图及局部剖面图，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：应由施工单位根据各设备专业图纸进行管综。8.地下室平面图中储存室外消防用水的消防水池应设置取水口并应符合消规4.3.7条，设计复核。(重要性类别：II类；备注：合理性)回复：设计补充。9.地下室平面图中车库每个防火分区应设置一个保洁洗涤池，洗涤池应靠近功能房附近，有排水条件的地方。(重要性类别：III类；备注：错漏碰缺)回复：地下室各防火分区均设置有车库冲洗冲头，位于集水坑或排水沟处，满足要求。10.地下室顶板结构面上应设计排水，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：建筑专业考虑。11.地下室进出水管未标注标高及编号，设计复核。(重要性类别：III类；备注：错漏碰缺)回复：12.地下室平面图中缺防火分区示意图，设计复核补充。(重要性类别：III类；备注：错漏碰缺)回复：设计补充。13.地下室平面图中管道穿地下室侧壁外墙应设置防水套管，防水套管的高度、位置，大小均需明确，类似问题请自查。(重要性类别：III类；备注：错漏碰缺)回复：设计复核14.地下室平面图中管道穿地下室侧壁外墙，水池池壁,覆土顶板预留防水套管在结构图...
