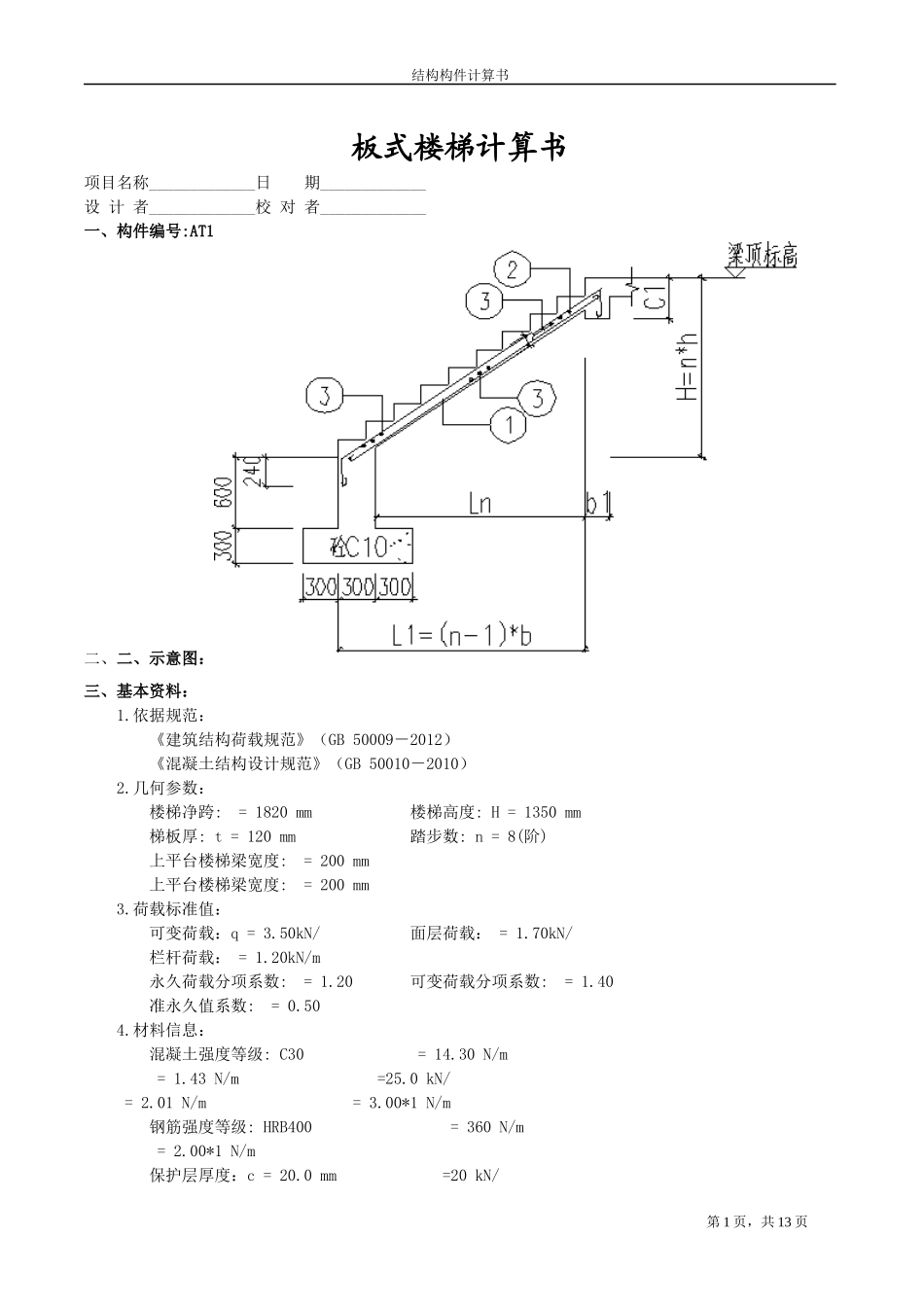

结构构件计算书第1页，共13页板式楼梯计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:AT1二、二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB50009－2012）《混凝土结构设计规范》（GB50010－2010）2.几何参数：楼梯净跨:=1820mm楼梯高度:H=1350mm梯板厚:t=120mm踏步数:n=8(阶)上平台楼梯梁宽度:=200mm上平台楼梯梁宽度:=200mm3.荷载标准值：可变荷载：q=3.50kN/面层荷载：=1.70kN/栏杆荷载：=1.20kN/m永久荷载分项系数:=1.20可变荷载分项系数:=1.40准永久值系数:=0.504.材料信息：混凝土强度等级:C30=14.30N/m=1.43N/m=25.0kN/=2.01N/m=3.00*1N/m钢筋强度等级:HRB400=360N/m=2.00*1N/m保护层厚度：c=20.0mm=20kN/结构构件计算书第2页，共13页受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：=25.00mm支座负筋系数：α=0.25考虑踏步系数β=0.5四、计算过程：1.楼梯几何参数：踏步高度：h=0.1688m踏步宽度：b=0.2600m计算跨度：=＋/2－b=1.82＋0.20/2－0.26=1.66m梯段板与水平方向夹角余弦值：cosα=0.8392.荷载计算(取B=1m宽板带)：(1)梯段板：面层：k=(B＋B*h/b)*=(1＋1*0.17/0.26)*1.70=2.80kN/m自重：k=*B*(t/cosα＋h/2)=25*1*(0.12/0.839＋0.17/2)=5.69kN/m抹灰：k=*B*c/cosα=20*1*0.02/0.839=0.48kN/m恒荷标准值：=k＋k＋k＋=2.80＋5.69＋0.48＋1.20=10.17kN/m恒荷控制：(G)=1.35*＋*0.7*B*q=1.35*10.17＋1.40*0.7*1*3.50=17.15kN/m活荷控制：(L)=*＋*B*q=1.20*10.17＋1.40*1*3.50=17.10kN/m荷载设计值：=max{(G),(L)}=17.15kN/m3.正截面受弯承载力计算：左端支座反力:=14.24kN右端支座反力:=14.24kN最大弯矩截面距左支座的距离:ma=0.83m最大弯矩截面距左边弯折处的距离:x=0.83mma=*ma－*/2=14.24*0.83－17.15*0.8/2=5.91kN·m相对受压区高度：ζ=0.046883配筋率：ρ=0.001862纵筋(1号)计算面积：=176.92m支座负筋(2、3号)计算面积：'=α*=0.25*176.92=44.23m五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积：176.92m采用方案：10@200实配面积：393m2.2号钢筋计算结果(支座)计算面积'：44.23m采用方案：12@200实配面积：565m3.3号钢筋计算结果采用方案：8@200实配面积：251m六、跨中挠度计算:结构构件计算书第3页，共13页Mq--------按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq:Mq==+)/8=(10.17+0.50*3.500)*1.6/8=...
