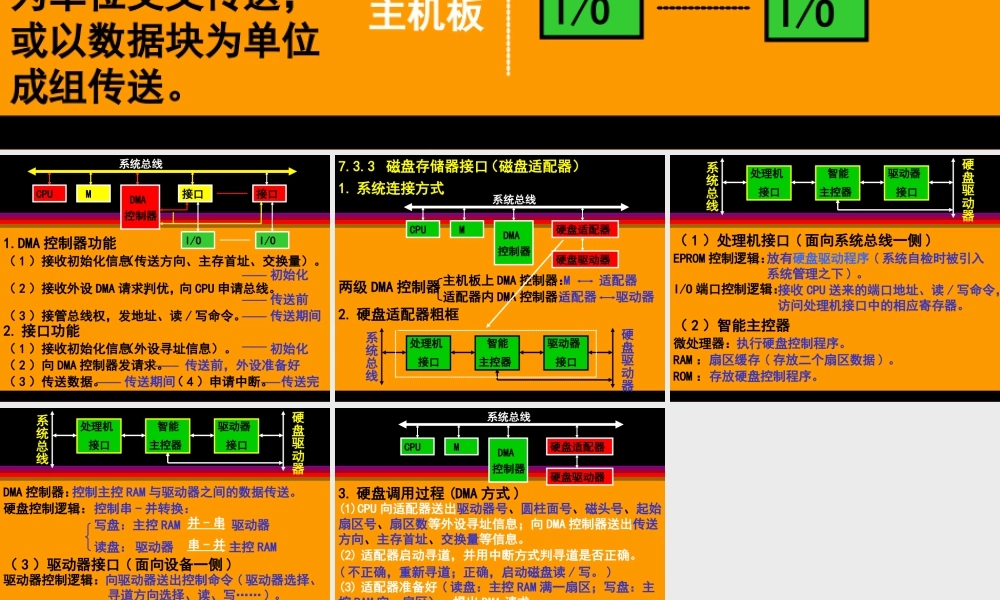

第三节DMA方式及接口7.3.1DMA方式基本概念定义、过程（三个阶段）、应用，见4.3.27.3.2DMA控制器与接口的连接系统总线CPUMDMA控制器接口接口I/OI/O多路型DMA控制器主机板接口板允许各设备以字节为单位交叉传送，或以数据块为单位成组传送。系统总线CPUMDMA控制器接口接口I/OI/O1.DMA控制器功能（1）接收初始化信息（传送方向、主存首址、交换量）。初始化CPUDMA控制器（2）接收外设DMA请求，判优，向CPU申请总线。传送前接口（3）接管总线权，发地址、读/写命令。传送期间2.接口功能（1）接收初始化信息（外设寻址信息）。初始化（2）向DMA控制器发请求。传送前，外设准备好M（3）传送数据。传送期间接口接口M（4）申请中断。传送完1.系统连接方式7.3.3磁盘存储器接口系统总线CPUMDMA控制器硬盘适配器硬盘驱动器两级DMA控制器（磁盘适配器）主机板上DMA控制器：适配器内DMA控制器：M适配器适配器驱动器2.硬盘适配器粗框处理机接口智能主控器驱动器接口系统总线硬盘驱动器EPROM控制逻辑：I/O端口控制逻辑：放有硬盘驱动程序(系统自检时被引入系统管理之下)。（1）处理机接口(面向系统总线一侧)处理机接口智能主控器驱动器接口系统总线硬盘驱动器接收CPU送来的端口地址、读/写命令，访问处理机接口中的相应寄存器。（2）智能主控器微处理器：执行硬盘控制程序。RAM：扇区缓存(存放二个扇区数据)。ROM：存放硬盘控制程序。处理机接口智能主控器驱动器接口系统总线硬盘驱动器（3）驱动器接口(面向设备一侧)DMA控制器：控制主控RAM与驱动器之间的数据传送。硬盘控制逻辑：向驱动器送出控制命令并-串控制串-并转换：写盘：主控RAM驱动器读盘：驱动器串-并主控RAM驱动器控制逻辑：驱动器状态逻辑：接收驱动器状态信息(选中、就绪、寻道完成……)。(驱动器选择、寻道方向选择、读、写……)。传送串行数据。系统总线CPUMDMA控制器硬盘适配器硬盘驱动器(1)CPU向适配器送出驱动器号、圆柱面号、磁头号、起始扇区号、扇区数等外设寻址信息；向DMA控制器送出传送方向、主存首址、交换量等信息。3.硬盘调用过程(DMA方式)(2)适配器启动寻道，并用中断方式判寻道是否正确。(不正确，重新寻道；正确，启动磁盘读/写。)(3)适配器准备好(读盘：主控RAM满一扇区；写盘：主控RAM空一扇区）,提出DMA请求。(4)CPU响应，由DMA控制器控制总线，实现传送。(5)批量传送完毕，适配器申请中断。(6)CPU响应，作善后处理。
