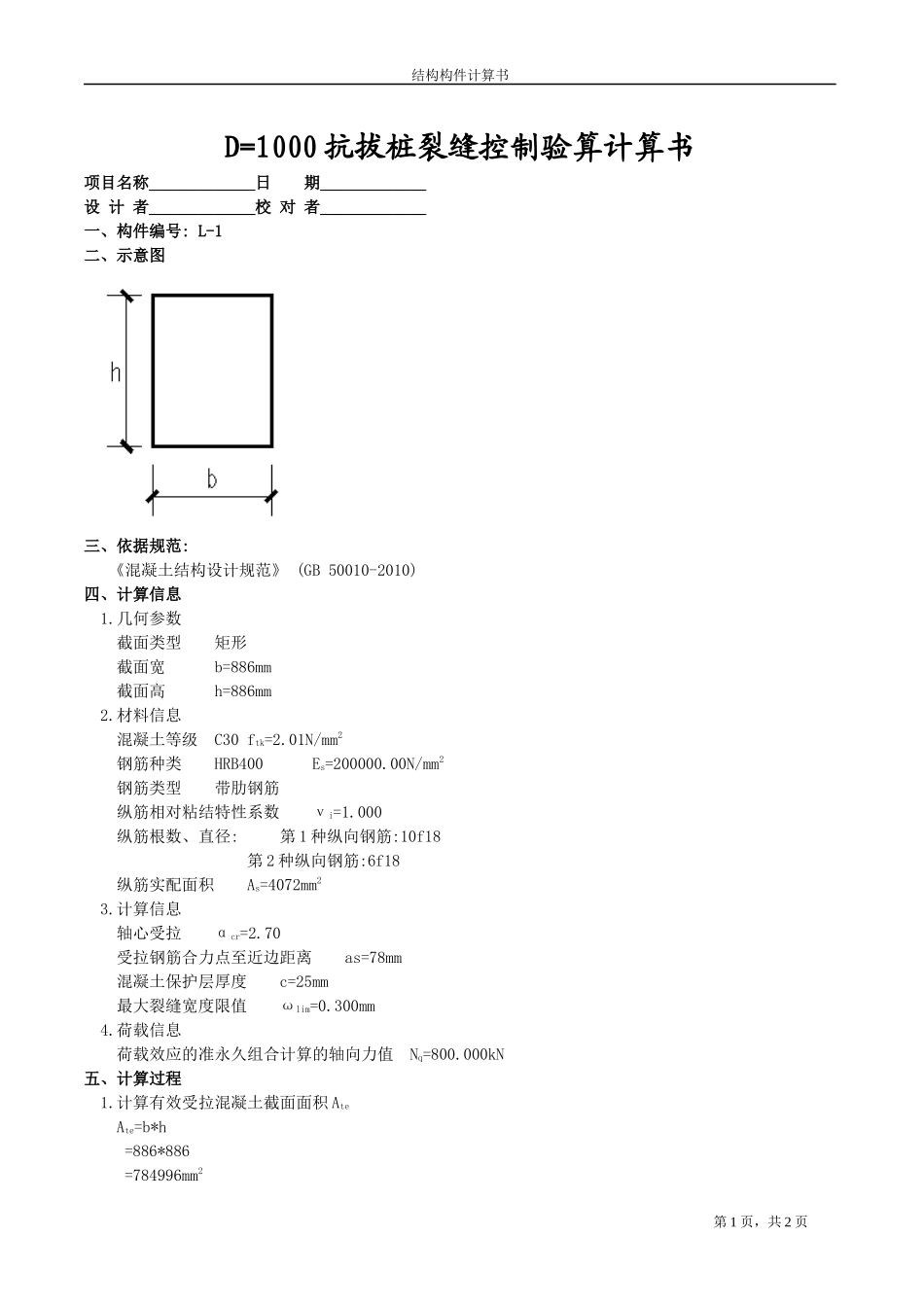

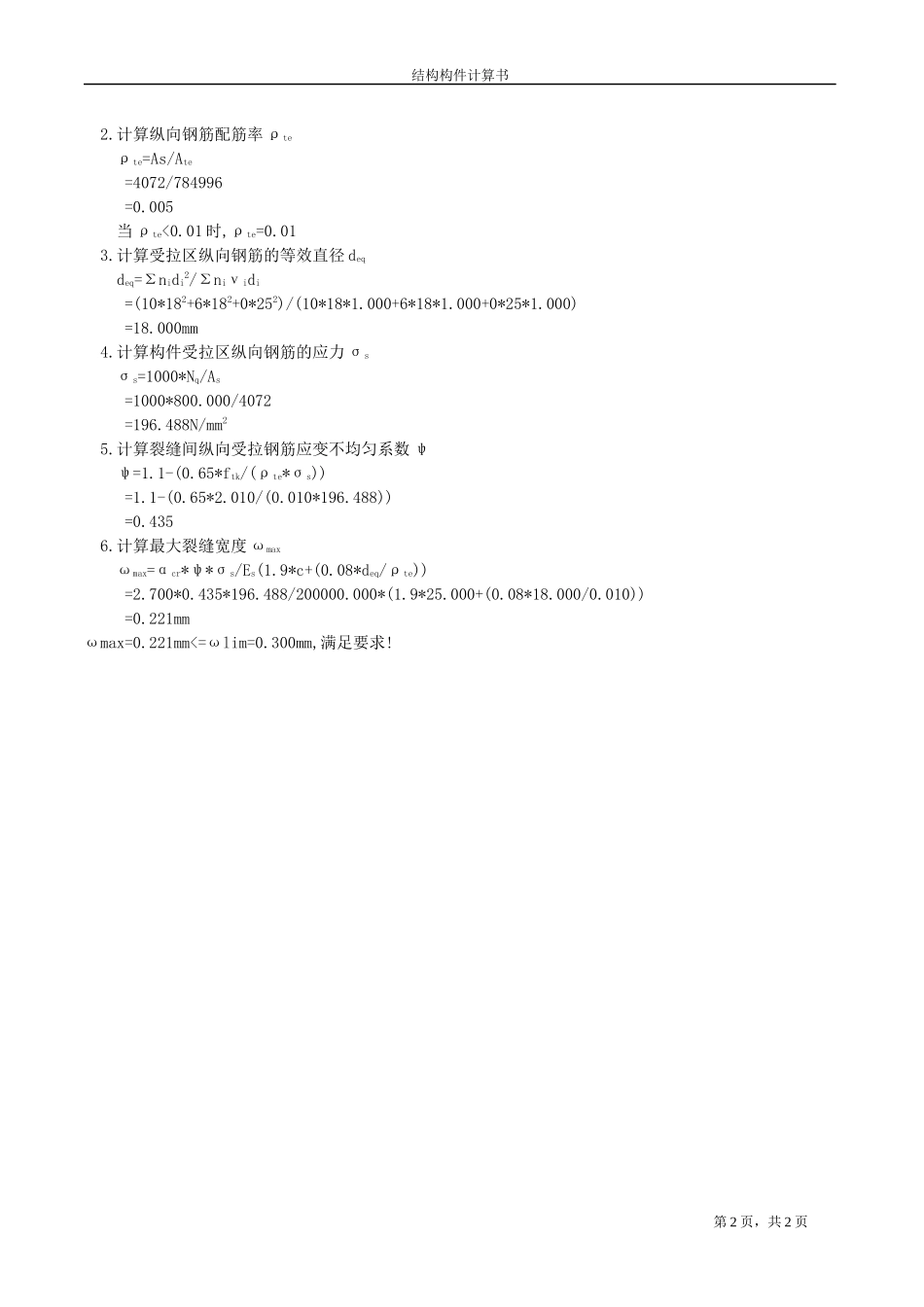

结构构件计算书第1页，共2页D=1000抗拔桩裂缝控制验算计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:L-1二、示意图三、依据规范:《混凝土结构设计规范》(GB50010-2010)四、计算信息1.几何参数截面类型矩形截面宽b=886mm截面高h=886mm2.材料信息混凝土等级C30ftk=2.01N/mm2钢筋种类HRB400Es=200000.00N/mm2钢筋类型带肋钢筋纵筋相对粘结特性系数νi=1.000纵筋根数、直径:第1种纵向钢筋:10f18第2种纵向钢筋:6f18纵筋实配面积As=4072mm23.计算信息轴心受拉αcr=2.70受拉钢筋合力点至近边距离as=78mm混凝土保护层厚度c=25mm最大裂缝宽度限值ωlim=0.300mm4.荷载信息荷载效应的准永久组合计算的轴向力值Nq=800.000kN五、计算过程1.计算有效受拉混凝土截面面积AteAte=b*h=886*886=784996mm2结构构件计算书第2页，共2页2.计算纵向钢筋配筋率ρteρte=As/Ate=4072/784996=0.005当ρte<0.01时,ρte=0.013.计算受拉区纵向钢筋的等效直径deqdeq=Σnidi2/Σniνidi=(10*182+6*182+0*252)/(10*18*1.000+6*18*1.000+0*25*1.000)=18.000mm4.计算构件受拉区纵向钢筋的应力σsσs=1000*Nq/As=1000*800.000/4072=196.488N/mm25.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-(0.65*ftk/(ρte*σs))=1.1-(0.65*2.010/(0.010*196.488))=0.4356.计算最大裂缝宽度ωmaxωmax=αcr*ψ*σs/Es(1.9*c+(0.08*deq/ρte))=2.700*0.435*196.488/200000.000*(1.9*25.000+(0.08*18.000/0.010))=0.221mmωmax=0.221mm<=ωlim=0.300mm,满足要求!
