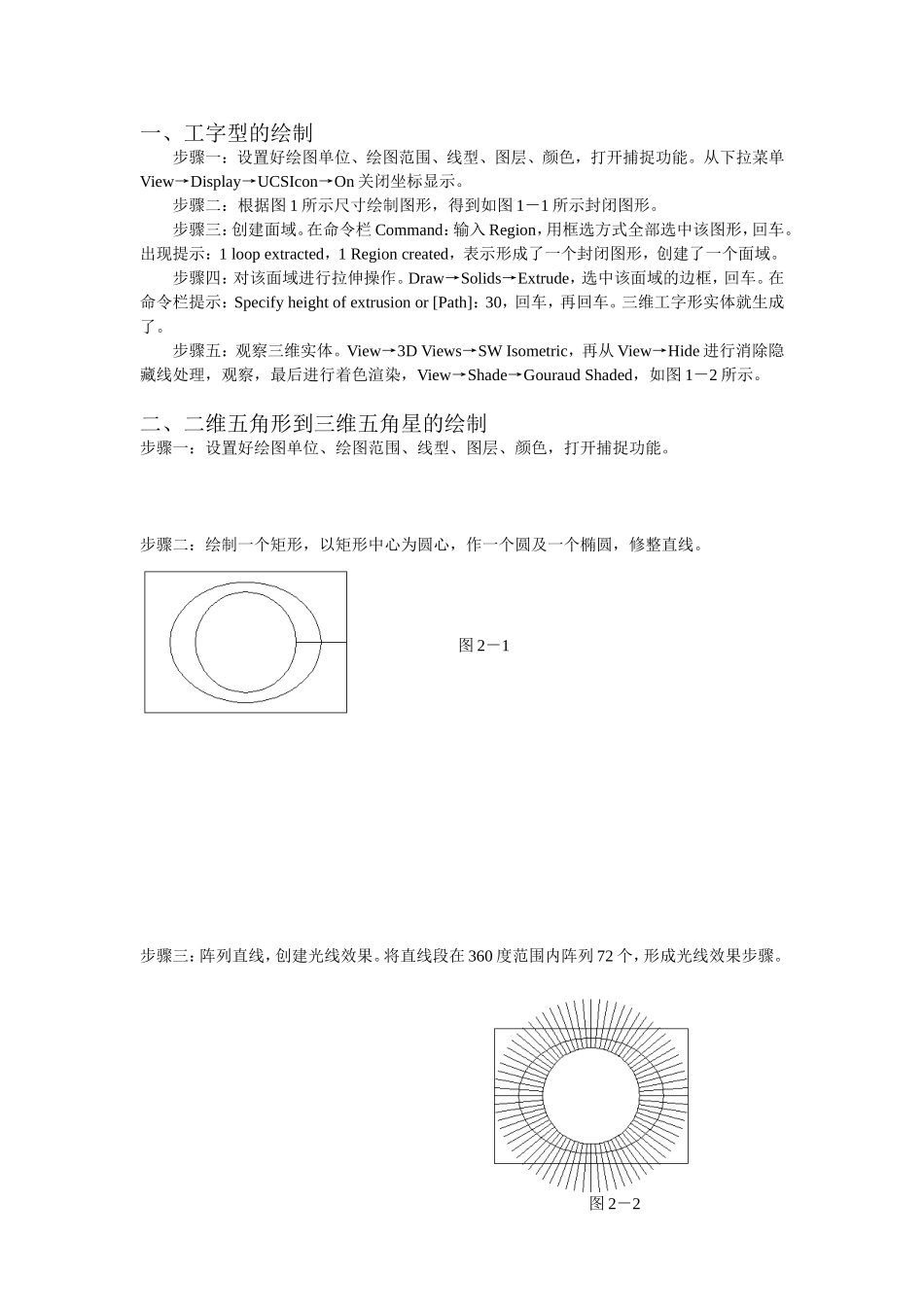

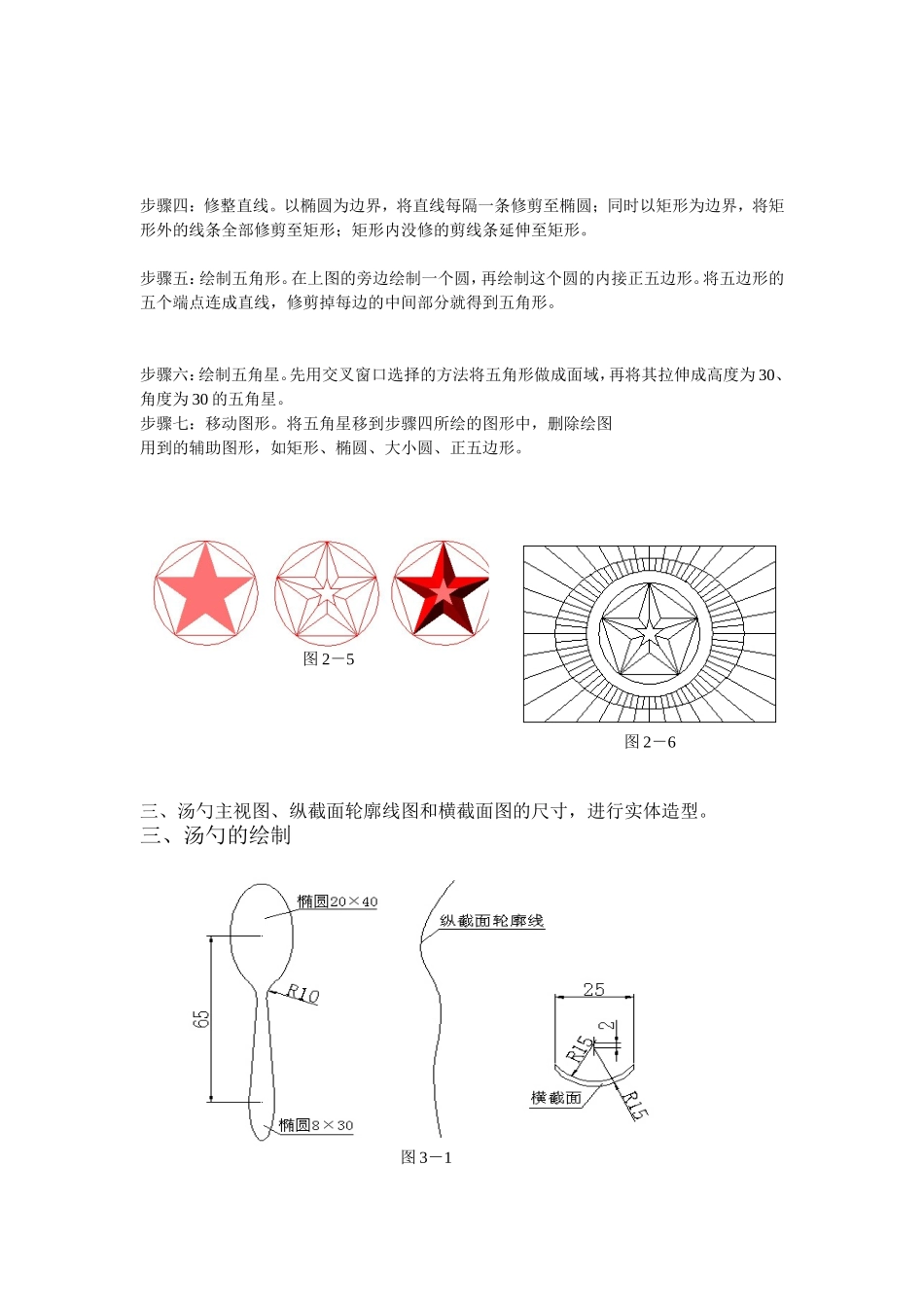

图2－1一、工字型的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。从下拉菜单View→Display→UCSIcon→On关闭坐标显示。步骤二：根据图1所示尺寸绘制图形，得到如图1－1所示封闭图形。步骤三：创建面域。在命令栏Command：输入Region，用框选方式全部选中该图形，回车。出现提示：1loopextracted，1Regioncreated，表示形成了一个封闭图形，创建了一个面域。步骤四：对该面域进行拉伸操作。Draw→Solids→Extrude，选中该面域的边框，回车。在命令栏提示：Specifyheightofextrusionor[Path]：30，回车，再回车。三维工字形实体就生成了。步骤五：观察三维实体。View→3DViews→SWIsometric，再从View→Hide进行消除隐藏线处理，观察，最后进行着色渲染，View→Shade→GouraudShaded，如图1－2所示。二、二维五角形到三维五角星的绘制步骤一：设置好绘图单位、绘图范围、线型、图层、颜色，打开捕捉功能。步骤二：绘制一个矩形，以矩形中心为圆心，作一个圆及一个椭圆，修整直线。步骤三：阵列直线，创建光线效果。将直线段在360度范围内阵列72个，形成光线效果步骤。图2－2步骤四：修整直线。以椭圆为边界，将直线每隔一条修剪至椭圆；同时以矩形为边界，将矩形外的线条全部修剪至矩形；矩形内没修的剪线条延伸至矩形。步骤五：绘制五角形。在上图的旁边绘制一个圆，再绘制这个圆的内接正五边形。将五边形的五个端点连成直线，修剪掉每边的中间部分就得到五角形。步骤六：绘制五角星。先用交叉窗口选择的方法将五角形做成面域，再将其拉伸成高度为30、角度为30的五角星。步骤七：移动图形。将五角星移到步骤四所绘的图形中，删除绘图用到的辅助图形，如矩形、椭圆、大小圆、正五边形。三、汤勺主视图、纵截面轮廓线图和横截面图的尺寸，进行实体造型。三、汤勺的绘制图2－5图2－6图3－1步骤一：绘图准备。新建一个图形文件，选择公制，设置适当的图层、线型、颜色、绘图范围和绘图对象捕捉方式。步骤二：绘制汤勺主视图。先分析汤勺的造型特点，上下可由一个椭圆经修剪得到，上椭圆尺寸是20×40，下椭圆尺寸是8×30，两椭圆中心距是65。步骤三：修改完善主视图。中间联接处由直线组成，两直线一端点分别过上椭圆中心，另一端点分别相切于下椭圆轮廓两边。修剪直线和上下椭圆。再将上椭圆与直线联接处两边倒圆角R10。步骤四：绘制汤勺纵截面轮廓线。汤勺的纵截面轮廓线是一条光滑曲线，构图时可选用多义线，根据坐标值或...
