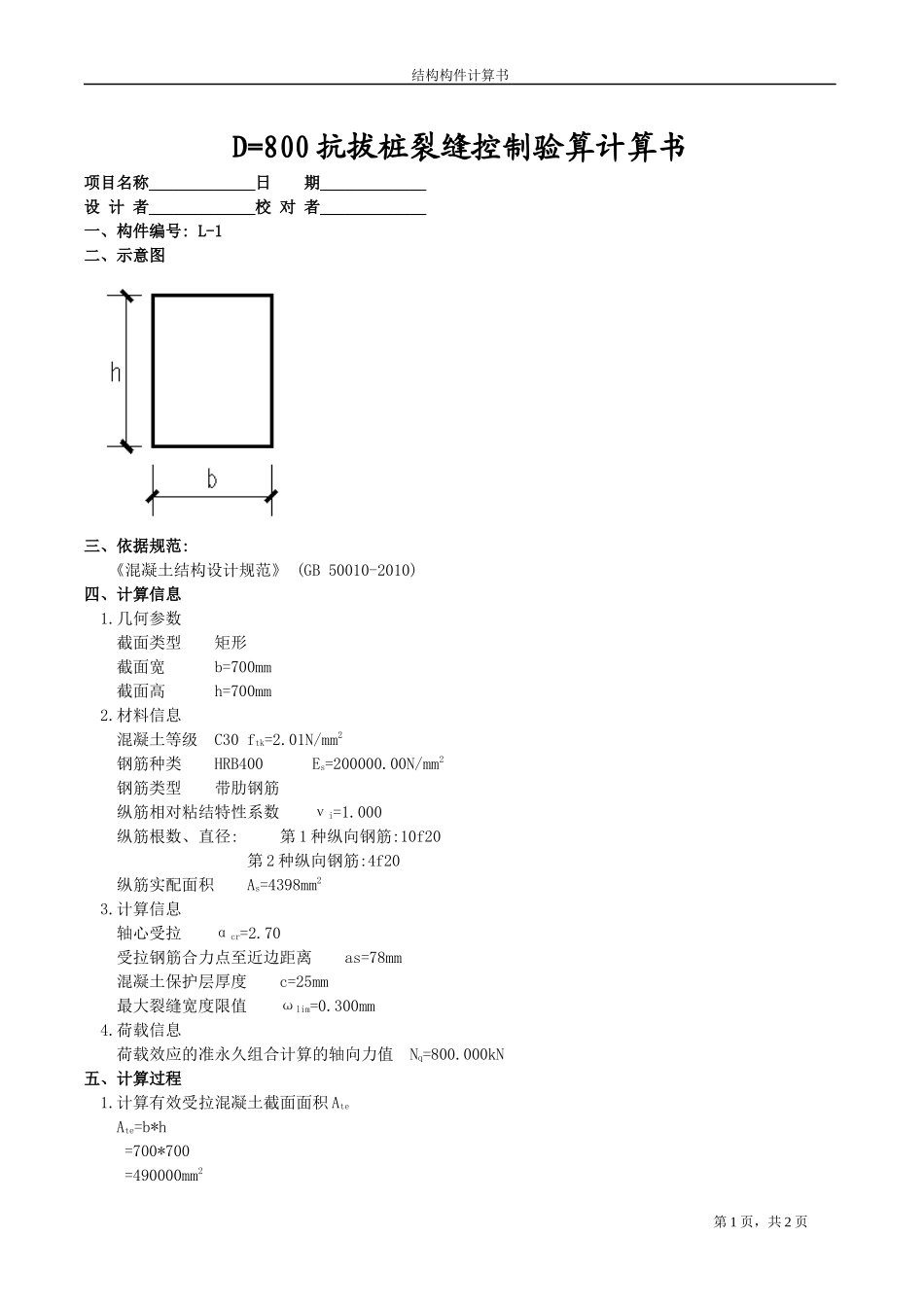

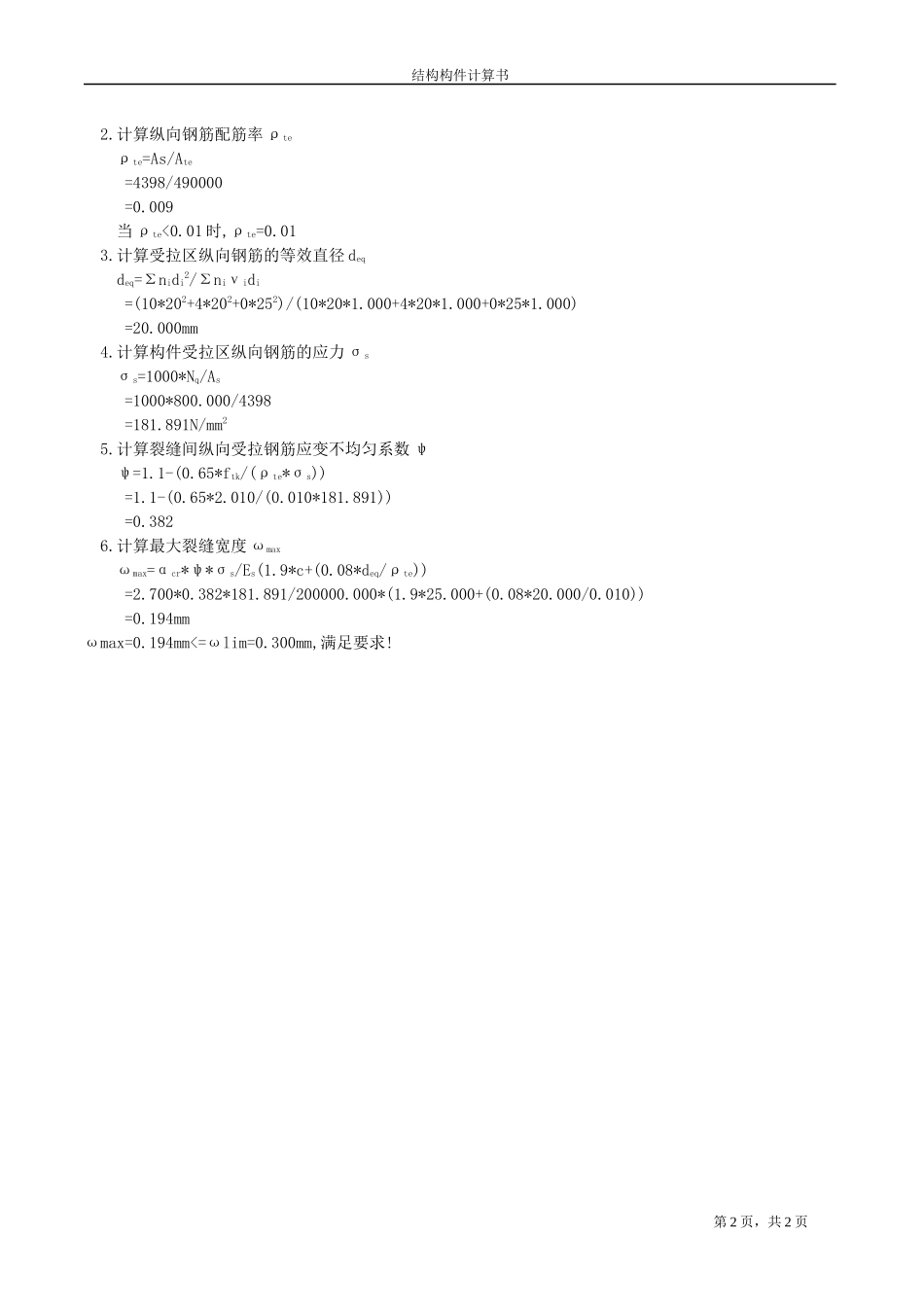

结构构件计算书第1页，共2页D=800抗拔桩裂缝控制验算计算书项目名称_____________日期_____________设计者_____________校对者_____________一、构件编号:L-1二、示意图三、依据规范:《混凝土结构设计规范》(GB50010-2010)四、计算信息1.几何参数截面类型矩形截面宽b=700mm截面高h=700mm2.材料信息混凝土等级C30ftk=2.01N/mm2钢筋种类HRB400Es=200000.00N/mm2钢筋类型带肋钢筋纵筋相对粘结特性系数νi=1.000纵筋根数、直径:第1种纵向钢筋:10f20第2种纵向钢筋:4f20纵筋实配面积As=4398mm23.计算信息轴心受拉αcr=2.70受拉钢筋合力点至近边距离as=78mm混凝土保护层厚度c=25mm最大裂缝宽度限值ωlim=0.300mm4.荷载信息荷载效应的准永久组合计算的轴向力值Nq=800.000kN五、计算过程1.计算有效受拉混凝土截面面积AteAte=b*h=700*700=490000mm2结构构件计算书第2页，共2页2.计算纵向钢筋配筋率ρteρte=As/Ate=4398/490000=0.009当ρte<0.01时,ρte=0.013.计算受拉区纵向钢筋的等效直径deqdeq=Σnidi2/Σniνidi=(10*202+4*202+0*252)/(10*20*1.000+4*20*1.000+0*25*1.000)=20.000mm4.计算构件受拉区纵向钢筋的应力σsσs=1000*Nq/As=1000*800.000/4398=181.891N/mm25.计算裂缝间纵向受拉钢筋应变不均匀系数ψψ=1.1-(0.65*ftk/(ρte*σs))=1.1-(0.65*2.010/(0.010*181.891))=0.3826.计算最大裂缝宽度ωmaxωmax=αcr*ψ*σs/Es(1.9*c+(0.08*deq/ρte))=2.700*0.382*181.891/200000.000*(1.9*25.000+(0.08*20.000/0.010))=0.194mmωmax=0.194mm<=ωlim=0.300mm,满足要求!
