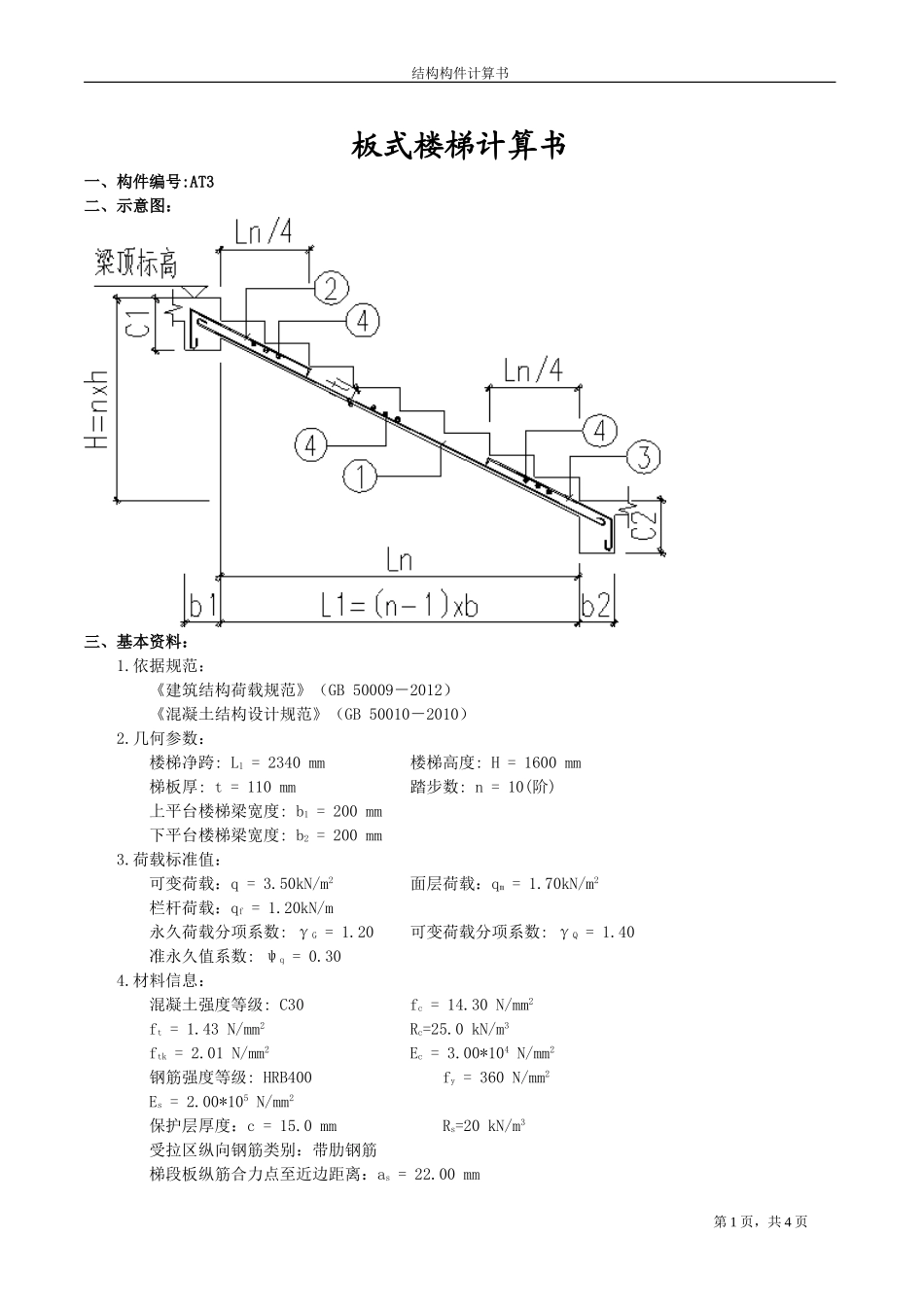

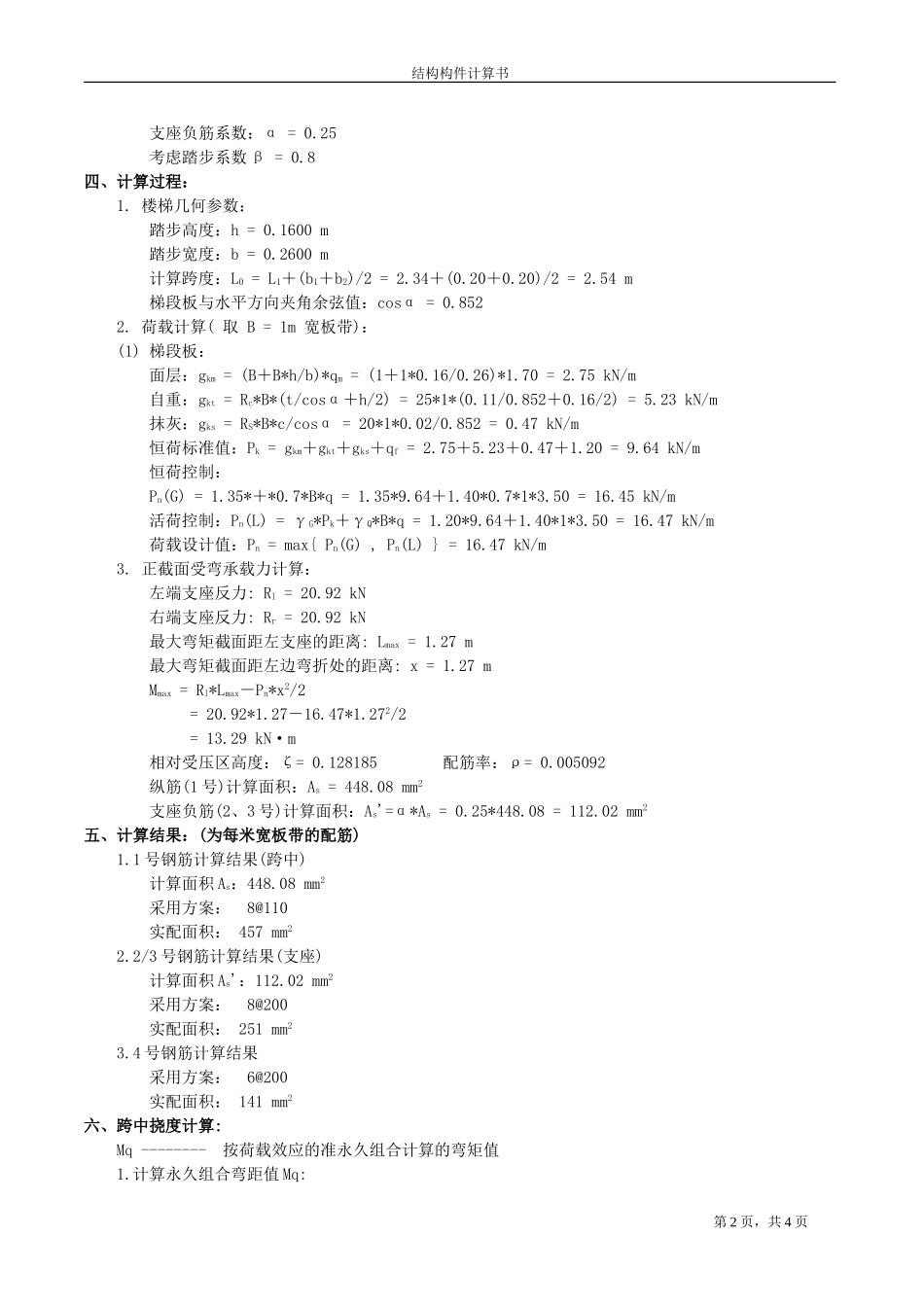

结构构件计算书板式楼梯计算书一、构件编号:AT3二、示意图：三、基本资料：1.依据规范：《建筑结构荷载规范》（GB50009－2012）《混凝土结构设计规范》（GB50010－2010）2.几何参数：楼梯净跨:L1=2340mm楼梯高度:H=1600mm梯板厚:t=110mm踏步数:n=10(阶)上平台楼梯梁宽度:b1=200mm下平台楼梯梁宽度:b2=200mm3.荷载标准值：可变荷载：q=3.50kN/m2面层荷载：qm=1.70kN/m2栏杆荷载：qf=1.20kN/m永久荷载分项系数:γG=1.20可变荷载分项系数:γQ=1.40准永久值系数:ψq=0.304.材料信息：混凝土强度等级:C30fc=14.30N/mm2ft=1.43N/mm2Rc=25.0kN/m3ftk=2.01N/mm2Ec=3.00*104N/mm2钢筋强度等级:HRB400fy=360N/mm2Es=2.00*105N/mm2保护层厚度：c=15.0mmRs=20kN/m3受拉区纵向钢筋类别：带肋钢筋梯段板纵筋合力点至近边距离：as=22.00mm第1页，共4页结构构件计算书支座负筋系数：α=0.25考虑踏步系数β=0.8四、计算过程：1.楼梯几何参数：踏步高度：h=0.1600m踏步宽度：b=0.2600m计算跨度：L0=L1＋(b1＋b2)/2=2.34＋(0.20＋0.20)/2=2.54m梯段板与水平方向夹角余弦值：cosα=0.8522.荷载计算(取B=1m宽板带)：(1)梯段板：面层：gkm=(B＋B*h/b)*qm=(1＋1*0.16/0.26)*1.70=2.75kN/m自重：gkt=Rc*B*(t/cosα＋h/2)=25*1*(0.11/0.852＋0.16/2)=5.23kN/m抹灰：gks=RS*B*c/cosα=20*1*0.02/0.852=0.47kN/m恒荷标准值：Pk=gkm＋gkt＋gks＋qf=2.75＋5.23＋0.47＋1.20=9.64kN/m恒荷控制：Pn(G)=1.35*＋*0.7*B*q=1.35*9.64＋1.40*0.7*1*3.50=16.45kN/m活荷控制：Pn(L)=γG*Pk＋γQ*B*q=1.20*9.64＋1.40*1*3.50=16.47kN/m荷载设计值：Pn=max{Pn(G),Pn(L)}=16.47kN/m3.正截面受弯承载力计算：左端支座反力:Rl=20.92kN右端支座反力:Rr=20.92kN最大弯矩截面距左支座的距离:Lmax=1.27m最大弯矩截面距左边弯折处的距离:x=1.27mMmax=Rl*Lmax－Pn*x2/2=20.92*1.27－16.47*1.272/2=13.29kN·m相对受压区高度：ζ=0.128185配筋率：ρ=0.005092纵筋(1号)计算面积：As=448.08mm2支座负筋(2、3号)计算面积：As'=α*As=0.25*448.08=112.02mm2五、计算结果：(为每米宽板带的配筋)1.1号钢筋计算结果(跨中)计算面积As：448.08mm2采用方案：8@110实配面积：457mm22.2/3号钢筋计算结果(支座)计算面积As'：112.02mm2采用方案：8@200实配面积：251mm23.4号钢筋计算结果采用方案：6@200实配面积：141mm2六、跨中挠度计算:Mq--------按荷载效应的准永久组合计算的弯矩值1.计算永久组合弯距值Mq...
