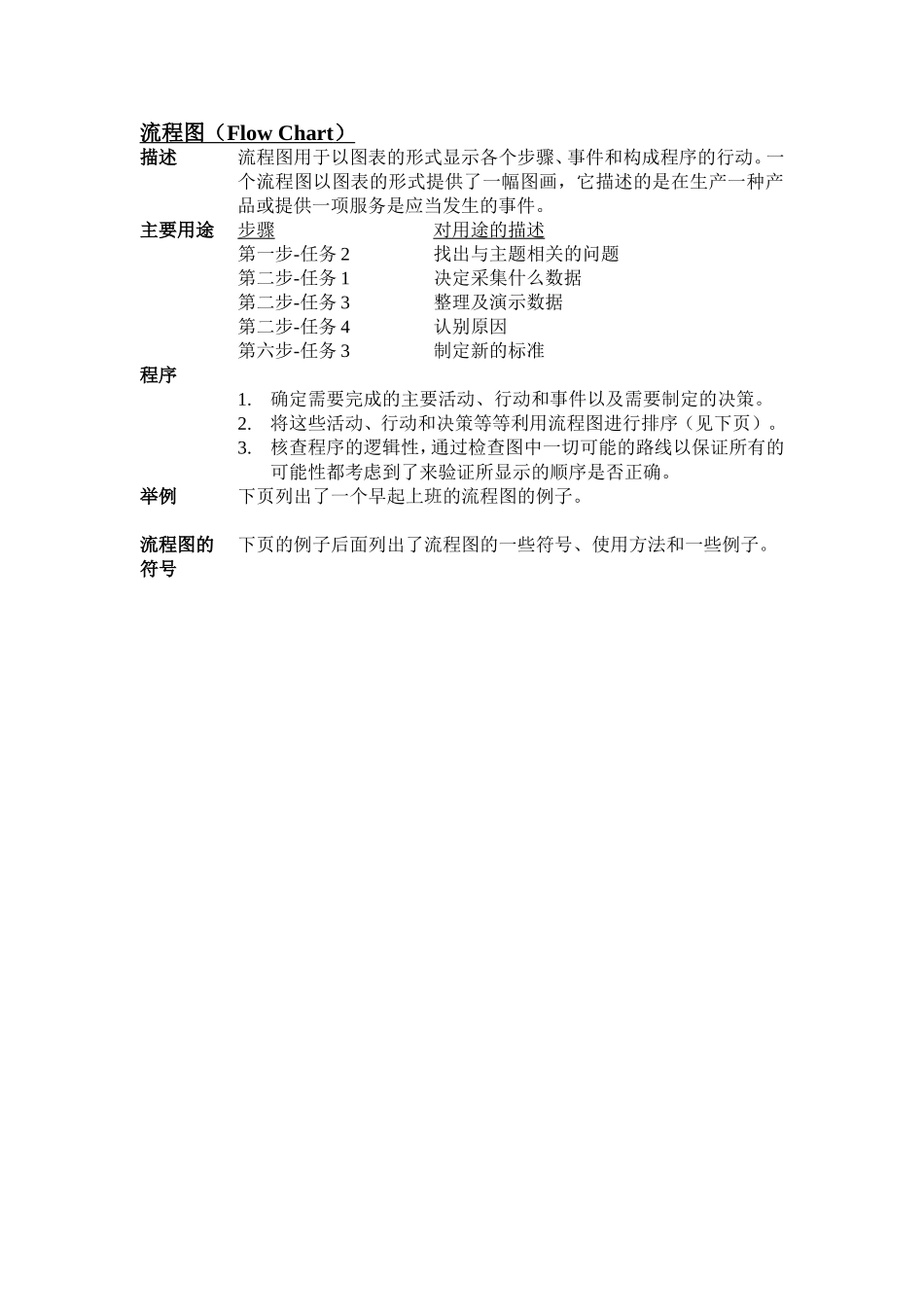

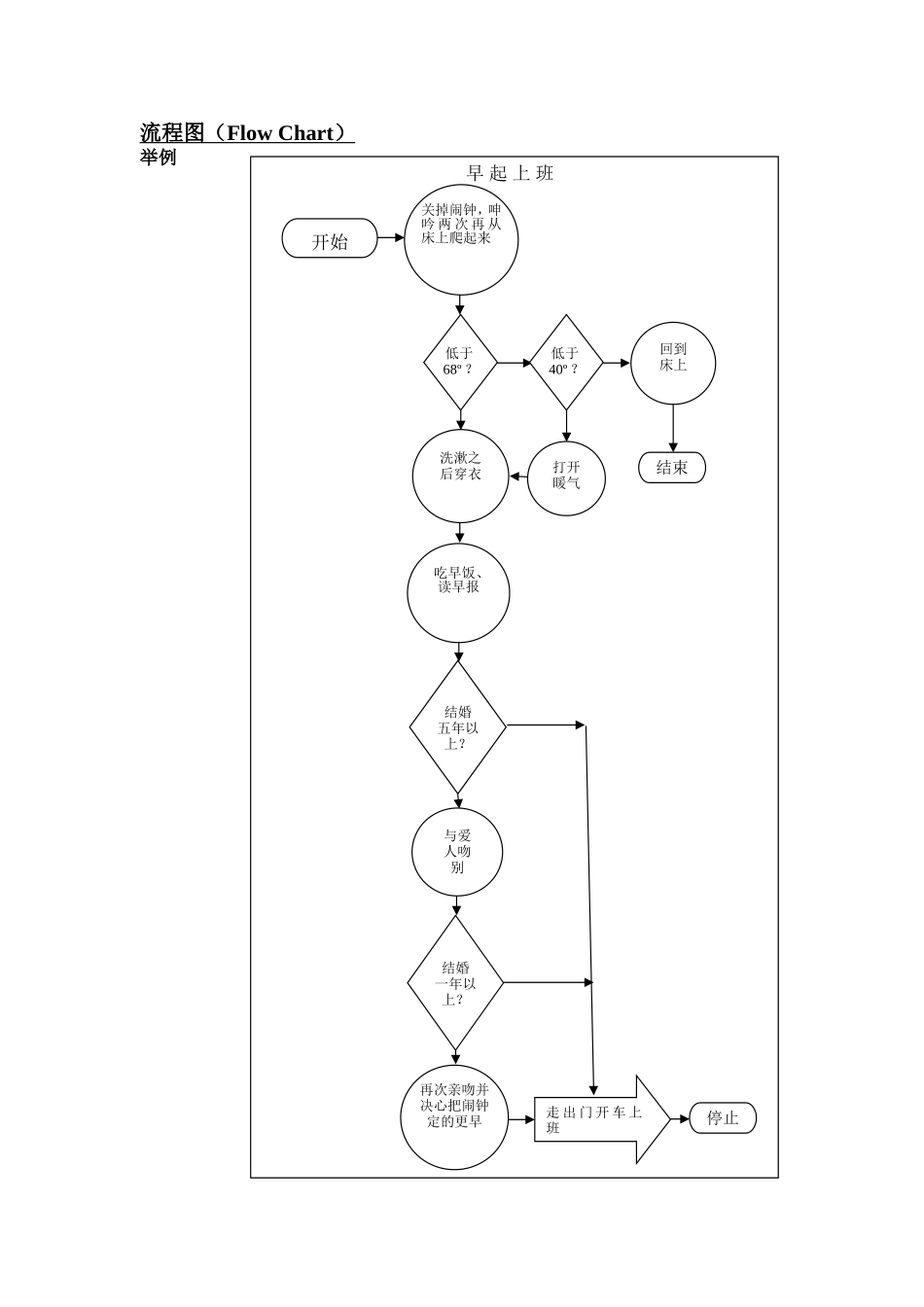

流程图(FlowChart)描述流程图用于以图表的形式显示各个步骤、事件和构成程序的行动。一个流程图以图表的形式提供了一幅图画,它描述的是在生产一种产品或提供一项服务是应当发生的事件。主要用途步骤对用途的描述第一步-任务2找出与主题相关的问题第二步-任务1决定采集什么数据第二步-任务3整理及演示数据第二步-任务4认别原因第六步-任务3制定新的标准程序1.确定需要完成的主要活动、行动和事件以及需要制定的决策。2.将这些活动、行动和决策等等利用流程图进行排序(见下页)。3.核查程序的逻辑性,通过检查图中一切可能的路线以保证所有的可能性都考虑到了来验证所显示的顺序是否正确。举例下页列出了一个早起上班的流程图的例子。流程图的下页的例子后面列出了流程图的一些符号、使用方法和一些例子。符号流程图(FlowChart)举例早起上班低于40º?开始关掉闹钟,呻吟两次再从床上爬起来回到床上结束洗漱之后穿衣吃早饭、读早报结婚五年以上?走出门开车上班停止与爱人吻别结婚一年以上?再次亲吻并决心把闹钟定的更早低于68º?打开暖气
