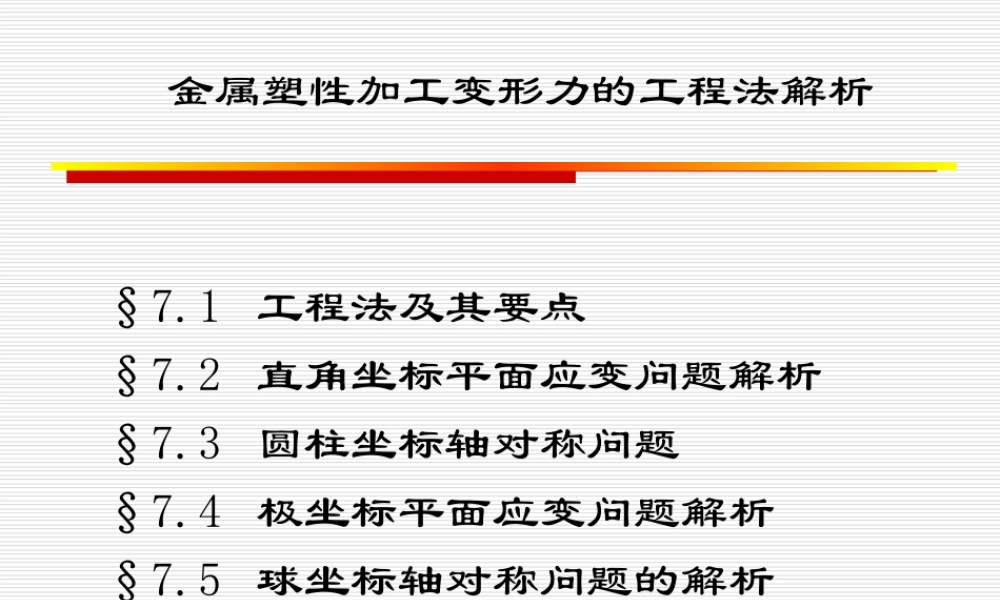

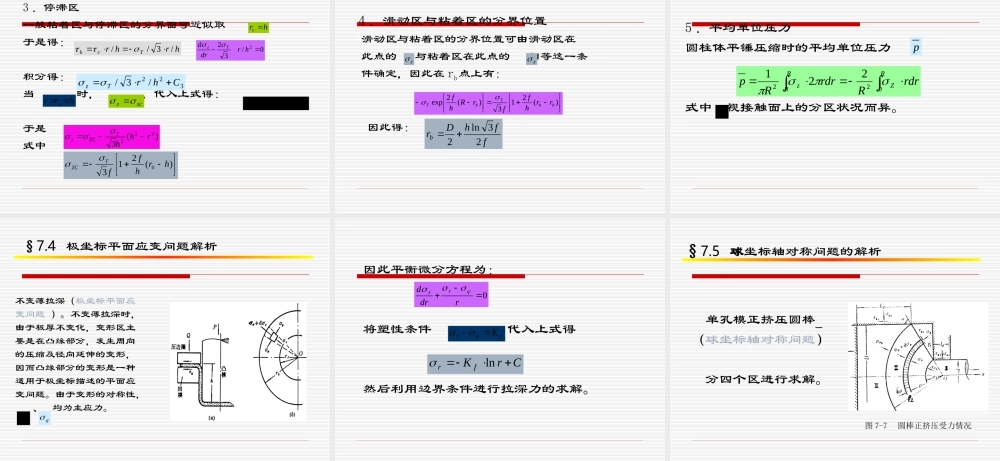

金属塑性加工变形力的工程法解析§7.1工程法及其要点§7.2直角坐标平面应变问题解析§7.3圆柱坐标轴对称问题§7.4极坐标平面应变问题解析§7.5球坐标轴对称问题的解析§7.1工程法及其要点求解原理——工作应力，一般它在工作面上是不均匀的，常用单位压力表示S——工作面积，按“工作面投影代替力的投影”法则求解SpdsPnSnp求解要点工程法是一种近似解析法，通过对物体应力状态作一些简化假设，建立以主应力表示的简化平衡微分方程和塑性条件。这些简化和假设如下：1．把实际变形过程视具体情况的不同看作是平面应变问题和轴对称问题。如平板压缩、宽板轧制、圆柱体镦粗、棒材挤压和拉拔等。2．假设变形体内的应力分布是均匀的，仅是一个坐标的函数。这样就可获得近似的应力平衡微分方程，或直接在变形区内截取单元体切面上的正应力假定为主应力且均匀分布，由此建立该单元体的应力平衡微分方程为常微分方程。3.采用近似的塑性条件。工程法把接触面上的正应力假定为主应力，于是对于平面应变问题，塑性条件可简化为或对于轴对称问题，塑性条件可简化为22244)(kxyyx02yxyxkyxdd2223)(Tzrzr0zrdd4．简化接触面上的摩擦。采用以下二种近似关系库仑摩擦定律：（滑动摩擦）常摩擦定律：（粘着摩擦）式中：——摩擦应力k——屈服切应力（）——正应力f——摩擦系数5．其它。如不考虑工模具弹性变形的影响，材料变形为均质和各向同性等。nkfkkkn3/sk例题一1.滑动摩擦条件下的薄板平锤压缩变形（直角坐标平面应变问题）高为b，宽为W，长为l的薄板，置于平锤下压缩。如果l比b大得多，则板坯长度方向几乎没有延伸，仅在x方向和y方向有塑性流动，即为平面应变问题，适用于直角坐标分析。矩形工件的平锤压缩§7.2直角坐标平面应变问题解析单元体x方向的力平衡方程为：整理后得：由近似塑性条件或，得：将滑动摩擦时的库仑摩擦定律代入上式得：上式积分得：02)(dxhdhkxxx02hdxdkxfyxk0dydxhdxdky2ykfhfdxdyy2xhfCy2exp1在接触边缘处，即时，，由近似塑性条件得于是因此接触面上正应力分布规律最后求得板坯单位长度（Z向单位长度）上的变形力P可求得为：2/Wx0xfykhfWKCfexphxWfKfy)5.0(2exp...
