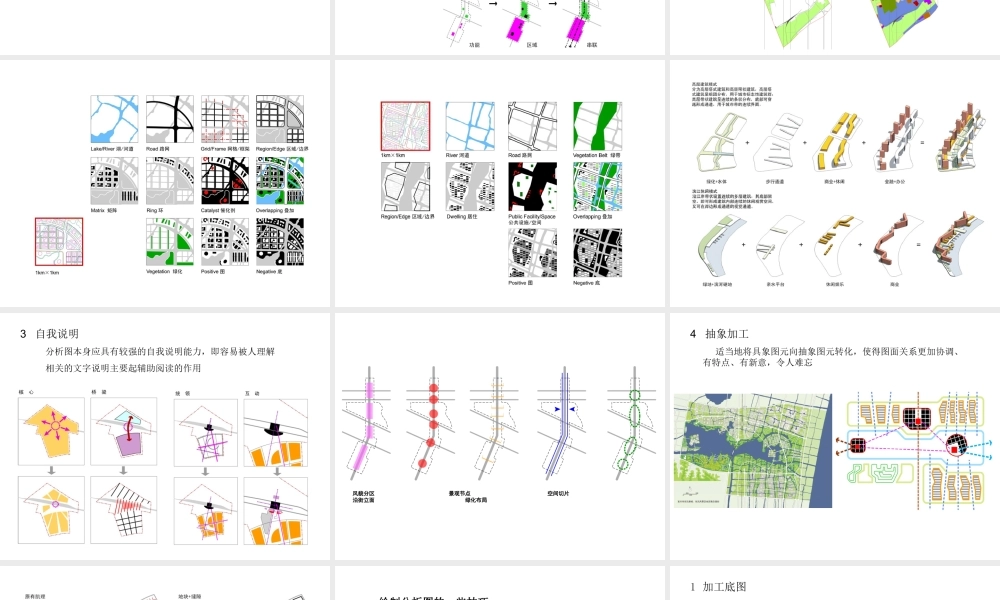

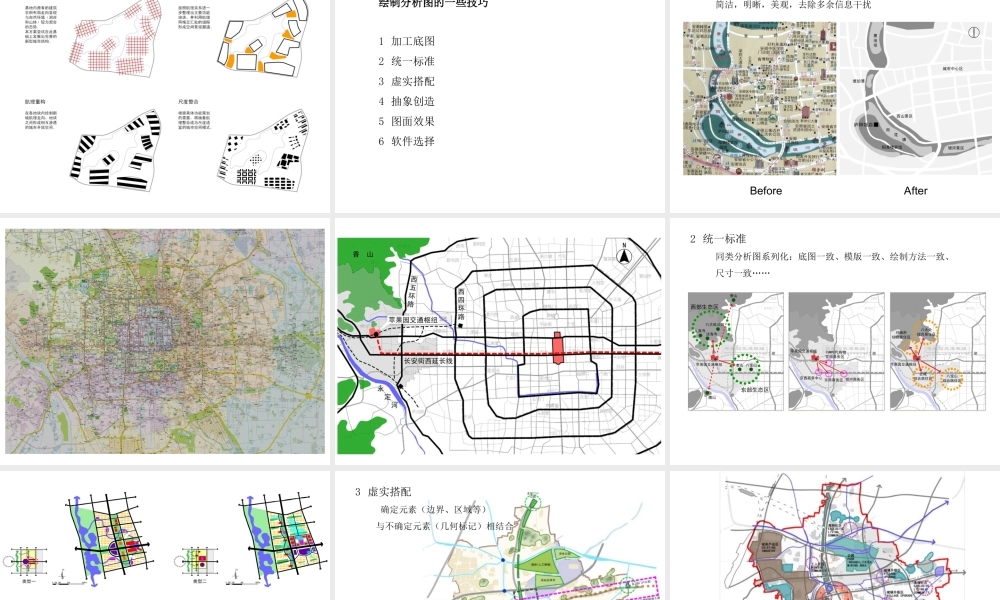

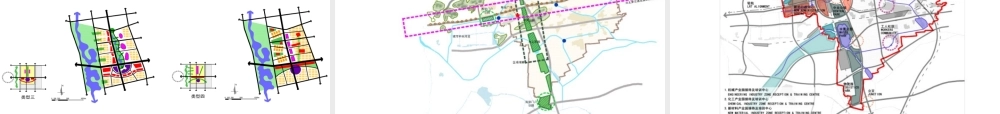

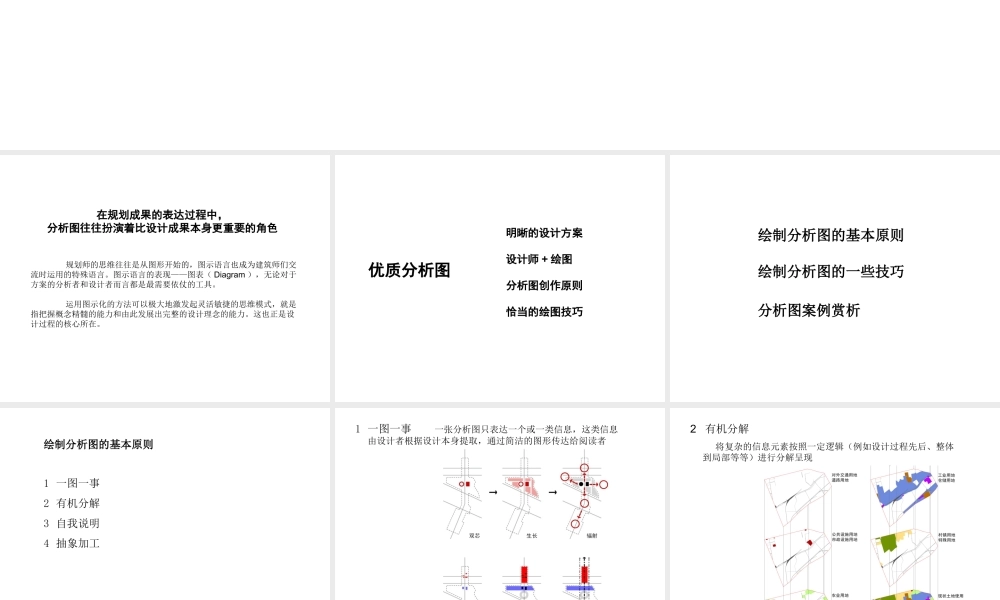

分析图设计的原则方法与技巧规划师的思维往往是从图形开始的，图示语言也成为建筑师们交流时运用的特殊语言。图示语言的表现——图表（Diagram），无论对于方案的分析者和设计者而言都是最需要依仗的工具。运用图示化的方法可以极大地激发起灵活敏捷的思维模式，就是指把握概念精髓的能力和由此发展出完整的设计理念的能力。这也正是设计过程的核心所在。在规划成果的表达过程中，分析图往往扮演着比设计成果本身更重要的角色明晰的设计方案设计师+绘图分析图创作原则恰当的绘图技巧优质分析图绘制分析图的基本原则绘制分析图的一些技巧分析图案例赏析绘制分析图的基本原则1一图一事2有机分解3自我说明4抽象加工1一图一事一张分析图只表达一个或一类信息，这类信息由设计者根据设计本身提取，通过简洁的图形传达给阅读者2有机分解将复杂的信息元素按照一定逻辑（例如设计过程先后、整体到局部等等）进行分解呈现3自我说明分析图本身应具有较强的自我说明能力，即容易被人理解相关的文字说明主要起辅助阅读的作用风貌分区景观节点空间切片沿街立面绿化布局4抽象加工适当地将具象图元向抽象图元转化，使得图面关系更加协调、有特点、有新意，令人难忘绘制分析图的一些技巧1加工底图2统一标准3虚实搭配4抽象创造5图面效果6软件选择1加工底图简洁，明晰，美观，去除多余信息干扰BeforeAfter2统一标准同类分析图系列化：底图一致、模版一致、绘制方法一致、尺寸一致……3虚实搭配确定元素（边界、区域等）与不确定元素（几何标记）相结合4抽象创造对于图形元素的艺术加工抽象化、几何化、符号化5图面效果色彩搭配、线型、箭头等几何元素的选择BeforeAfterBeforeAfter6软件选择恰当地选择绘图软件，增强图面效果，提高绘图效率AdobeIllustrator功能超强的矢量绘图软件，文件量小，修改方便，所见即所得，软件兼容性高。AdobePhotoshop成熟完善的位图编辑软件，易于做出各类效果，但文件量较大，修改不方便。AutoCAD史上最强矢量绘图软件，精确，主要用于平面线条的绘制，也可完成三维表现。SketchUp方便快速的三维建模软件，拥有出色的细部表现能力，更可以为简单的体块模型塑造出类拔萃的空间效果。AliasSketchbook逼真模拟各种手绘效果，尤其适合小幅面概念分析图创作。分析图案例赏析1Edaw宜兴东九新城项目多样化的表达方式标准化的制图模板2Edaw阳澄湖项目3徐州开发区核心城市设计表格的处理4科德角运河公园设计图形化语言表述+确定形体的描绘5SMAO浦...
