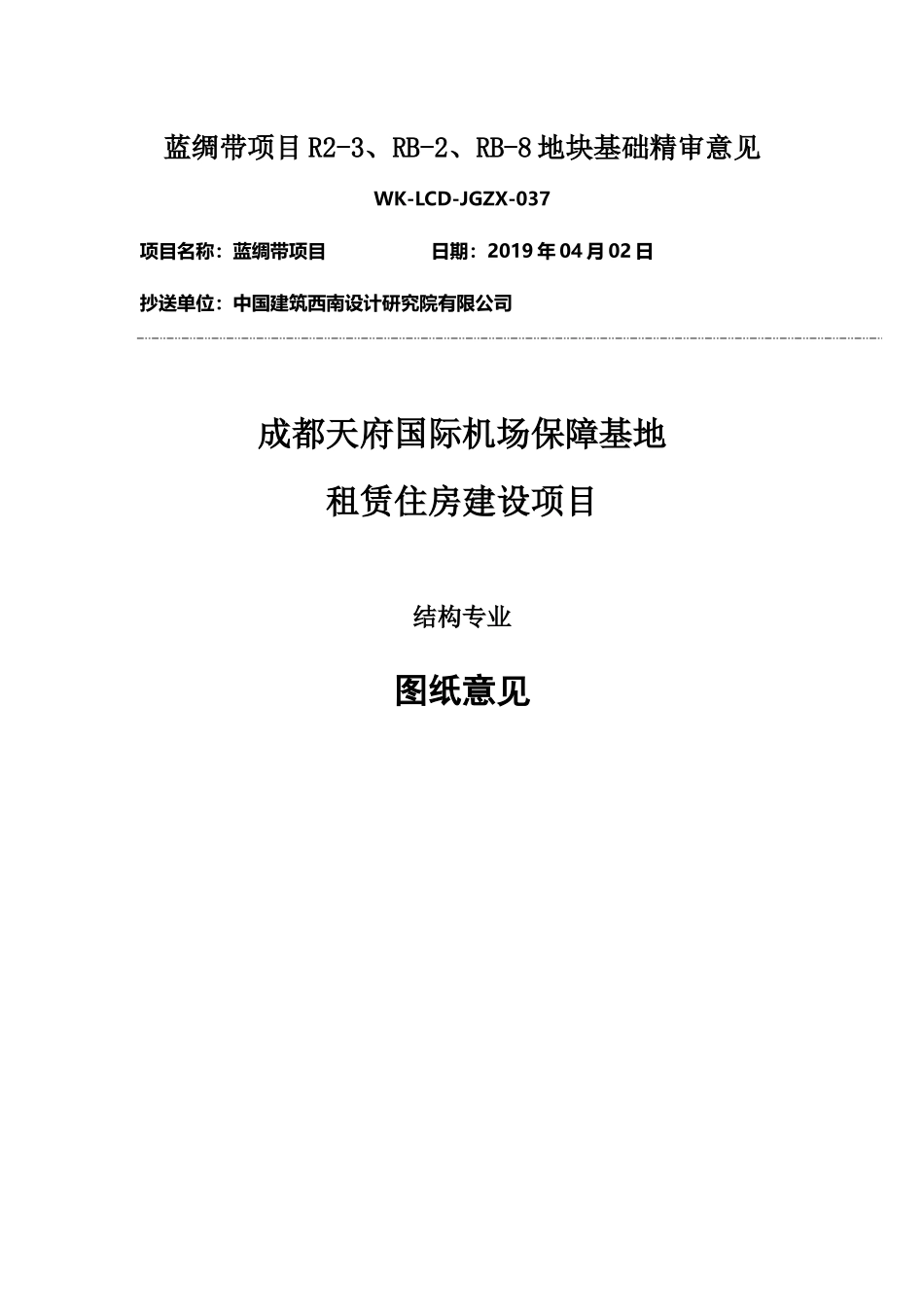

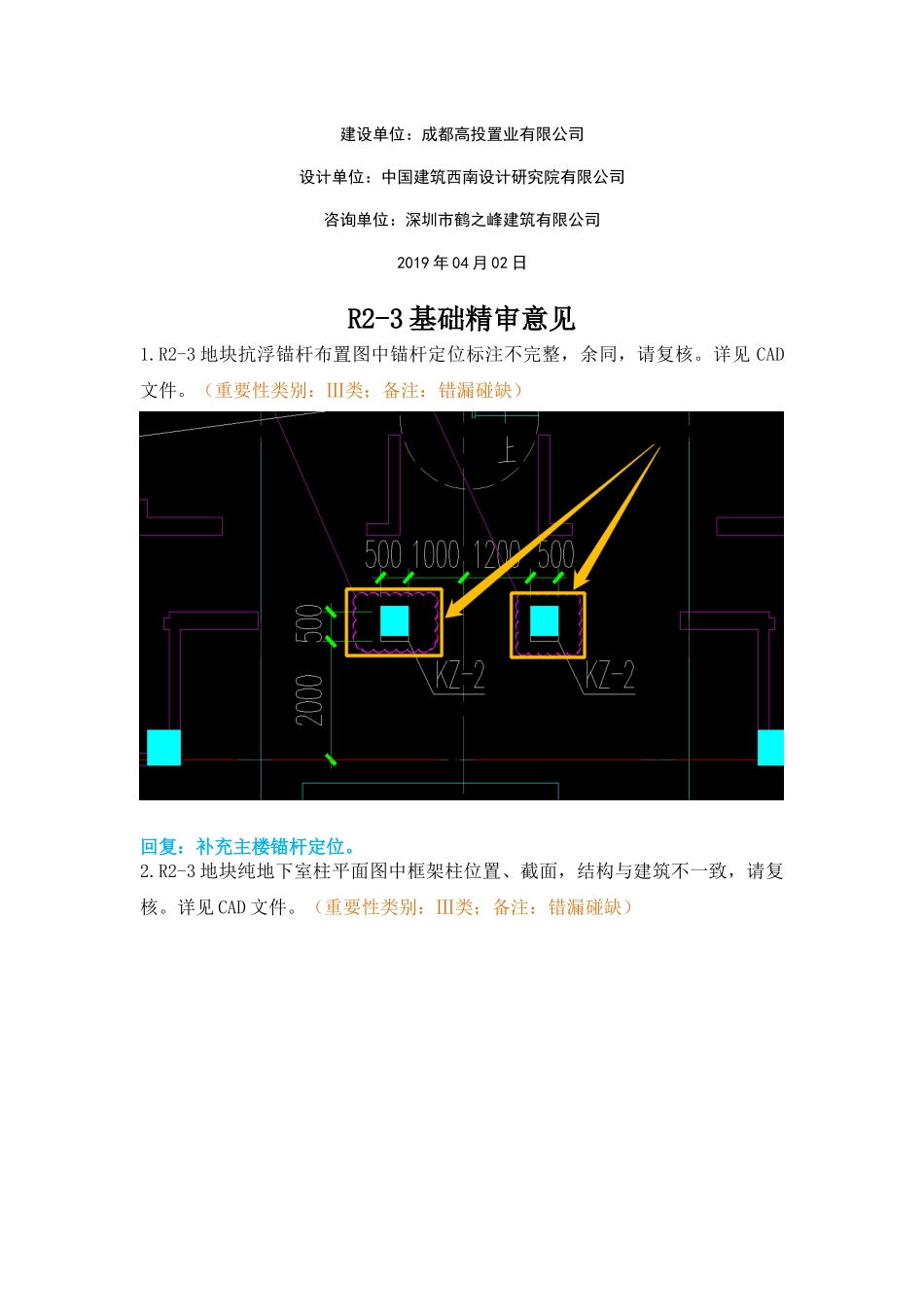

蓝绸带项目R2-3、RB-2、RB-8地块基础精审意见WK-LCD-JGZX-037项目名称：蓝绸带项目日期：2019年04月02日抄送单位：中国建筑西南设计研究院有限公司成都天府国际机场保障基地租赁住房建设项目结构专业图纸意见建设单位：成都高投置业有限公司设计单位：中国建筑西南设计研究院有限公司咨询单位：深圳市鹤之峰建筑有限公司2019年04月02日R2-3基础精审意见1.R2-3地块抗浮锚杆布置图中锚杆定位标注不完整，余同，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：补充主楼锚杆定位。2.R2-3地块纯地下室柱平面图中框架柱位置、截面，结构与建筑不一致，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：以结构为准.3.R2-3地块基础平面布置图中排水沟结构与建筑不一致，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：按建筑图修改.4.R2-3地块基础平面布置图中集水坑尺寸标注未与轴线关联，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：主楼范围的集水坑定位与主楼墙体发生关系.5.R2-3地块基础平面布置图中集水坑位置、尺寸结构与建筑不一致，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：按建筑修改。6.R2-3地块基础平面布置图中集水坑位置、尺寸结构与建筑不一致，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：按建筑条件修改.7.R2-3地块基础平面布置图中底板标高结构与建筑不一致，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：按建筑条件修改.8.R2-3地块基础平面布置图中基坑与承台梁冲突处，承台梁未降标高，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：为暗梁.钢筋按底板变标高大样弯折.9.R2-3地块基础平面布置图中单柱独基上部不需附加钢筋，应取消，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：此大样为统一大样，基础详表中单独柱基上部未附加钢筋。10.R2-3地块基础平面布置图中降板区域不明确，如不填充表示范围应分别标注板标高，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：填充表示.11.R2-3地块基础平面布置图中集水坑缺少定位尺寸标注，请复核。详见CAD文件。（重要性类别：Ⅲ类；备注：错漏碰缺）回复：已补充定位.12.R2-3地块基础平面布置图中消防电梯与就近集水坑之间需预埋套管，请复核详见CAD文件。（重要性类别：Ⅲ类；备注：...
