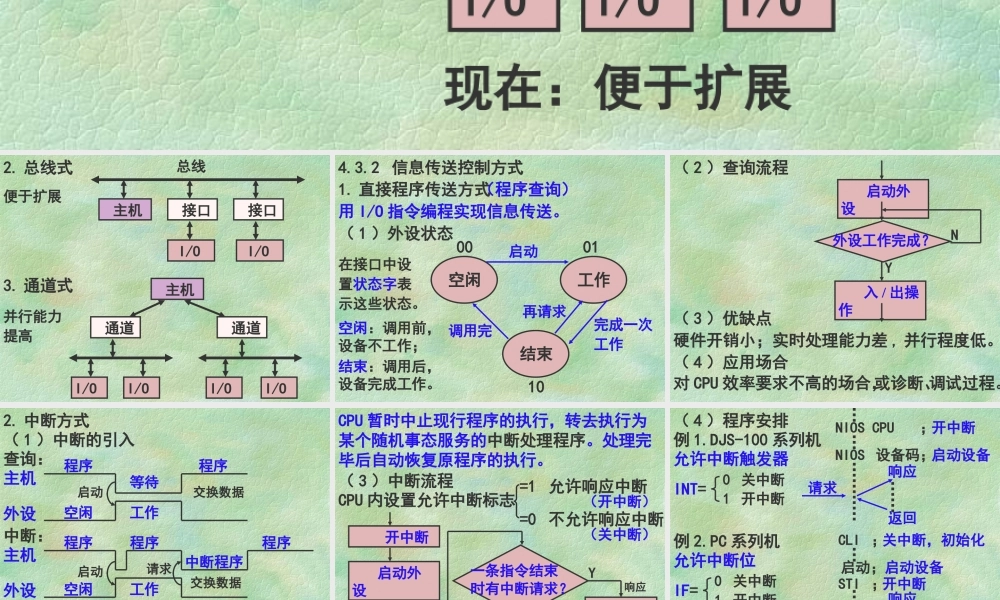

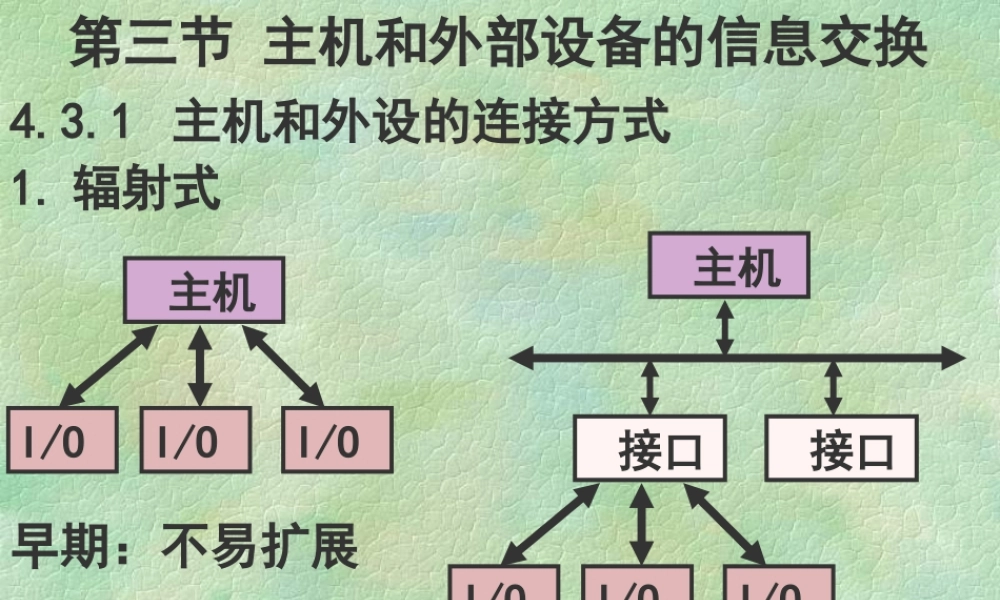

第三节主机和外部设备的信息交换4.3.1主机和外设的连接方式1.辐射式主机I/OI/OI/O早期：不易扩展主机接口接口I/OI/OI/O现在：便于扩展2.总线式主机接口接口I/OI/OI/O便于扩展总线3.通道式主机通道通道I/OI/OI/O并行能力提高4.3.2信息传送控制方式1.直接程序传送方式用I/O指令编程实现信息传送。（程序查询）（1）外设状态空闲工作结束启动完成一次工作调用完再请求000110空闲：调用前，设备不工作；结束：调用后，设备完成工作。在接口中设置状态字表示这些状态。（2）查询流程启动外设外设工作完成？NY入/出操作（3）优缺点硬件开销小；实时处理能力差,并行程度低。（4）应用场合对CPU效率要求不高的场合，或诊断、调试过程。2.中断方式查询：（1）中断的引入程序并行操作主机外设空闲启动等待工作程序交换数据中断：主机程序外设空闲启动工作程序请求中断程序交换数据程序（2）中断定义开中断一条指令结束时有中断请求？NY继续原程序（3）中断流程CPU内设置允许中断标志CPU暂时中止现行程序的执行，转去执行为某个随机事态服务的中断处理程序。处理完毕后自动恢复原程序的执行。=1允许响应中断（开中断）=0不允许响应中断（关中断）启动外设执行中断服务程序继续原程序响应返回（4）程序安排例1.DJS-100系列机允许中断触发器INT=0关中断1开中断NIOSCPU；请求开中断NIOS设备码；启动设备响应返回CLI；请求关中断，初始化启动；启动设备响应返回例2.PC系列机允许中断位IF=0关中断1开中断STI；开中断（5）硬件设置响应逻辑CPU禁止/允许设备请求设备工作完成（6）应用场合用于中、低速I/O操作或处理复杂随机事态。判优逻辑请求逻辑屏蔽逻辑非屏蔽CPU送屏蔽字(动态改变设备优先级)设备提出请求判别设备优先级CPU响应请求，并转相应服务程序入口CPU接口注意区分CPU对请求的屏蔽和对请求的响应。送屏蔽字开/关中断3.直接存储器存取(DMA)方式（1）定义DMA控制器接直接依靠硬件实现主存与I/O间的数据传送，传送期间不需CPU程序干预。1)I/O与主存，而不是I/O与CPU或I/O与主机2)早期由CPU控制传送；现在由DMA控制器控制传送，管总线权，传送完毕再交还总线权。3)传送期间只要CPU不访存，可并行操作。4)传送前和传送后需要程序干预。（2）硬件设置操作类型地址计数控制传送方向DMA控制器接口提供主存地址交换量计数控制传送次数请求DMA中断数据缓冲传递请求暂存交换数据外设寻址提供外设地址初始化信息（3）DMA流程启动外设一个总线周期结束时有DMA请求？NY继...
