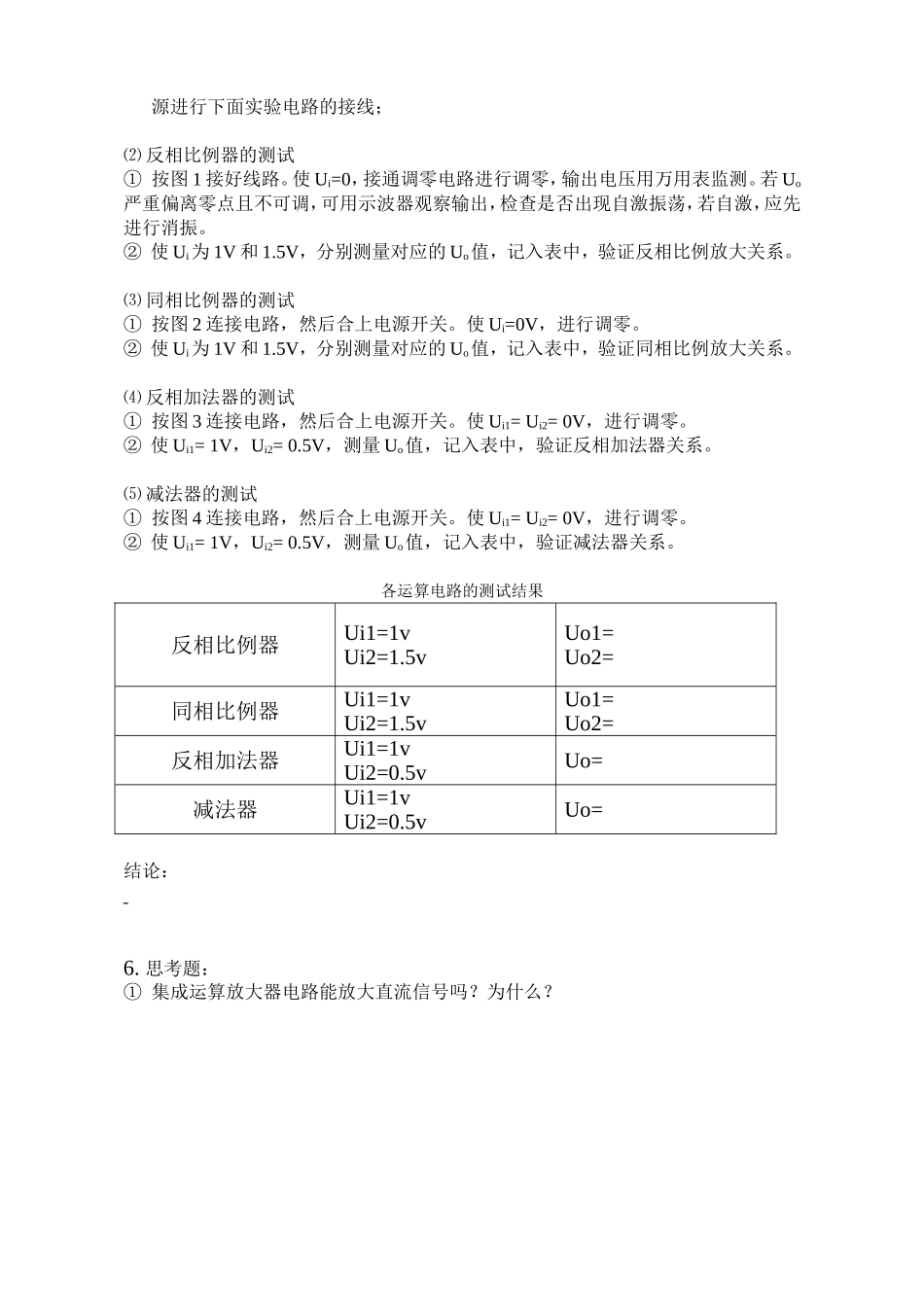

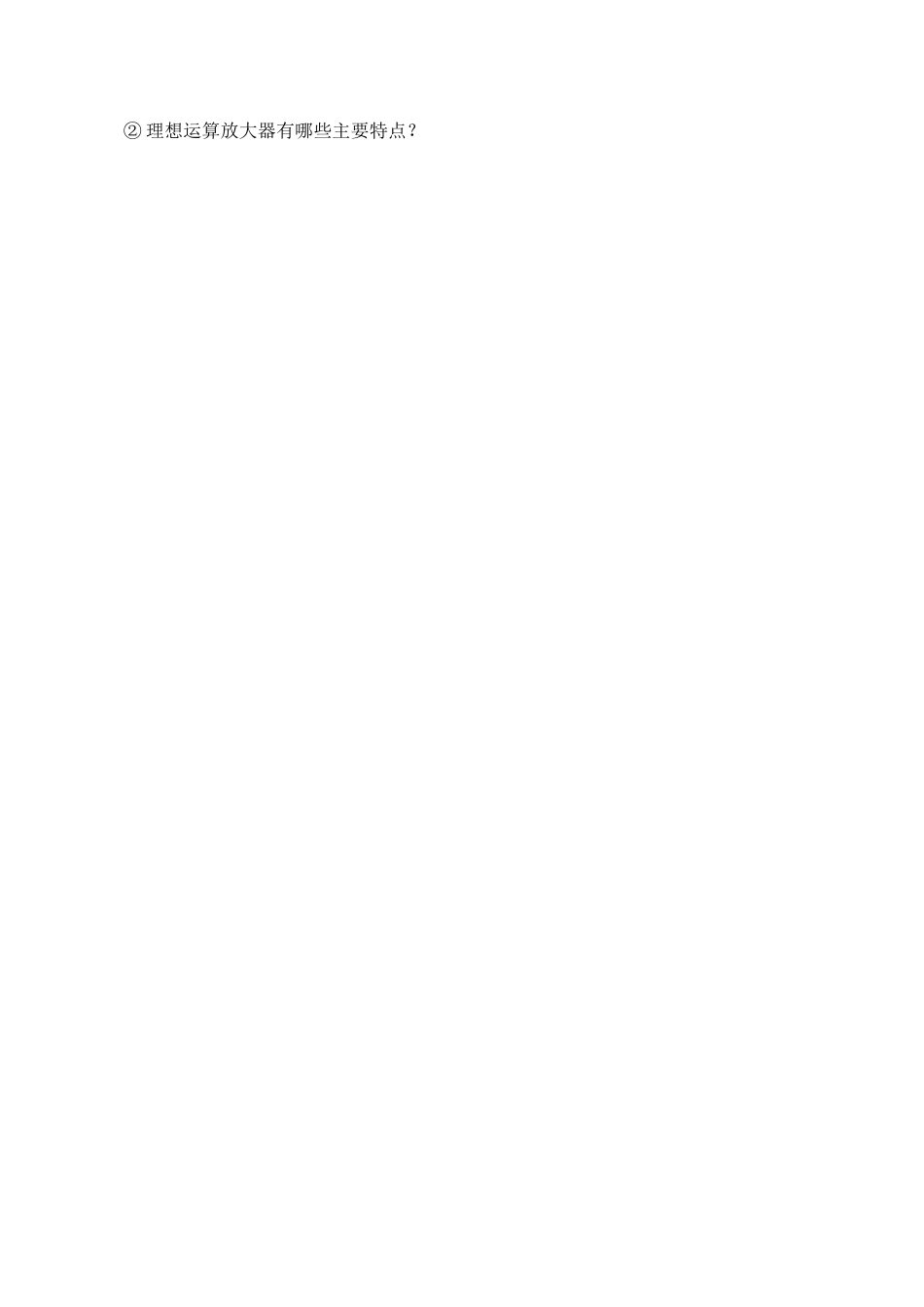

集成运算放大器的线性应用1.实验目的⑴深刻理解运算放大器的“虚短”、“虚断”概念；⑵熟悉运算放大器在组成基本运算电路方面的应用；⑶掌握基本运算电路的测试方法。2.实验设备和器材⑴模拟电子技术实验箱或自制实验电路板型号：。⑵直流稳压电源型号：。⑶示波器型号：。⑷万用表型号：。3.实验参考电路1.反相比例器2.同相比例器3.反相加法器4.减法器4．实验原理简介⑴反相比例器：⑵同相比例器：⑶反相加法器：⑷减法器：5.实验内容与步骤⑴检查运算放大器的好坏①将运算放大电路实验板接上直流±15V和地（实验过程中不要拆掉此电源线）；②将运算放大器的反相输入端和同相输入端分别接地，若运算放大器输出电压分别为正、负饱和值，即开环过零，则该运算放大器基本上是好的。检查后即可关上电源进行下面实验电路的接线；⑵反相比例器的测试①按图1接好线路。使Ui=0，接通调零电路进行调零，输出电压用万用表监测。若Uo严重偏离零点且不可调，可用示波器观察输出，检查是否出现自激振荡，若自激，应先进行消振。②使Ui为1V和1.5V，分别测量对应的Uo值，记入表中，验证反相比例放大关系。⑶同相比例器的测试①按图2连接电路，然后合上电源开关。使Ui=0V，进行调零。②使Ui为1V和1.5V，分别测量对应的Uo值，记入表中，验证同相比例放大关系。⑷反相加法器的测试①按图3连接电路，然后合上电源开关。使Ui1=Ui2=0V，进行调零。②使Ui1=1V，Ui2=0.5V，测量Uo值，记入表中，验证反相加法器关系。⑸减法器的测试①按图4连接电路，然后合上电源开关。使Ui1=Ui2=0V，进行调零。②使Ui1=1V，Ui2=0.5V，测量Uo值，记入表中，验证减法器关系。各运算电路的测试结果反相比例器Ui1=1vUi2=1.5vUo1=Uo2=同相比例器Ui1=1vUi2=1.5vUo1=Uo2=反相加法器Ui1=1vUi2=0.5vUo=减法器Ui1=1vUi2=0.5vUo=结论：6.思考题：①集成运算放大器电路能放大直流信号吗？为什么？②理想运算放大器有哪些主要特点？
