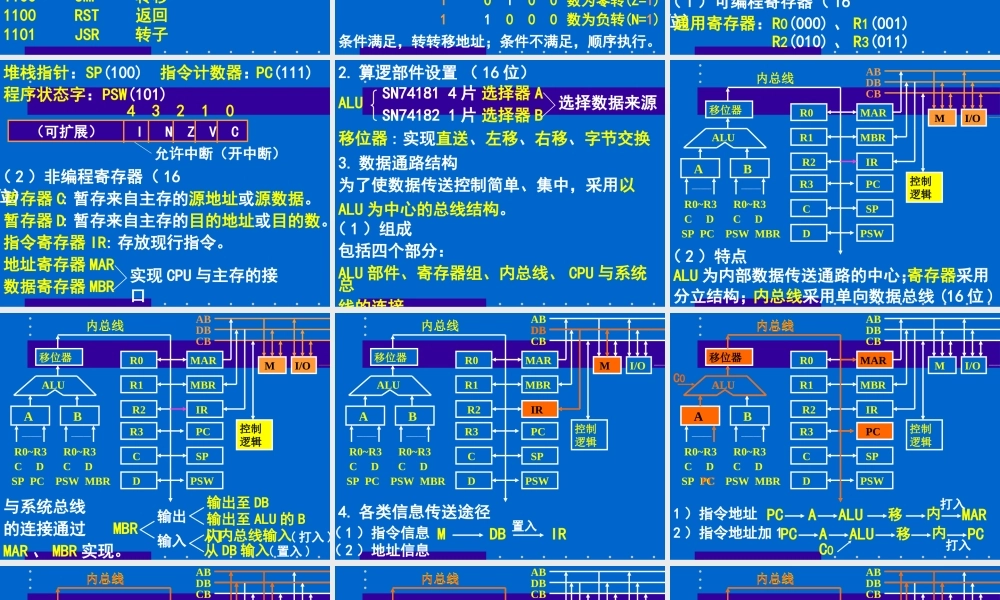

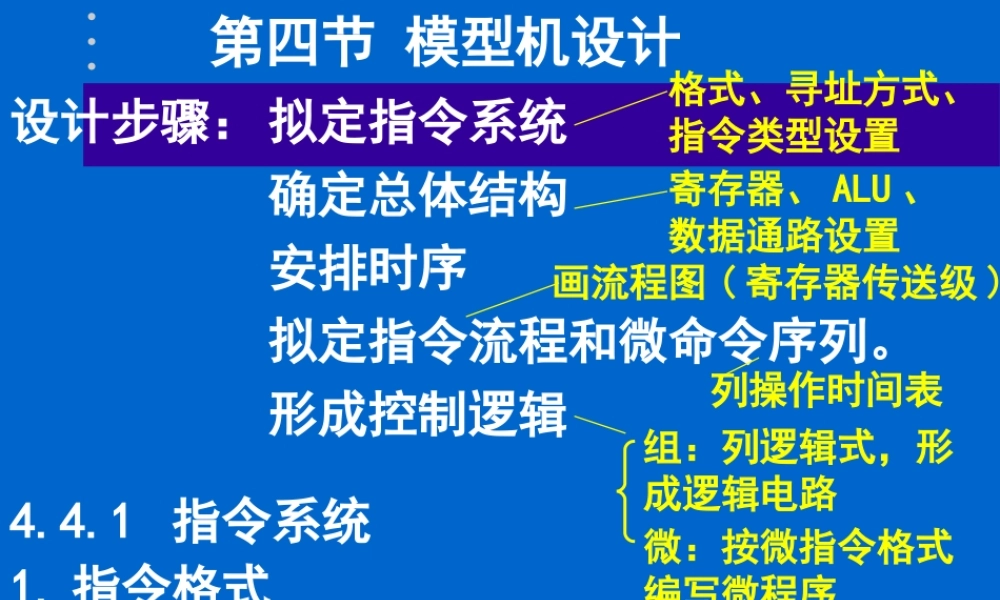

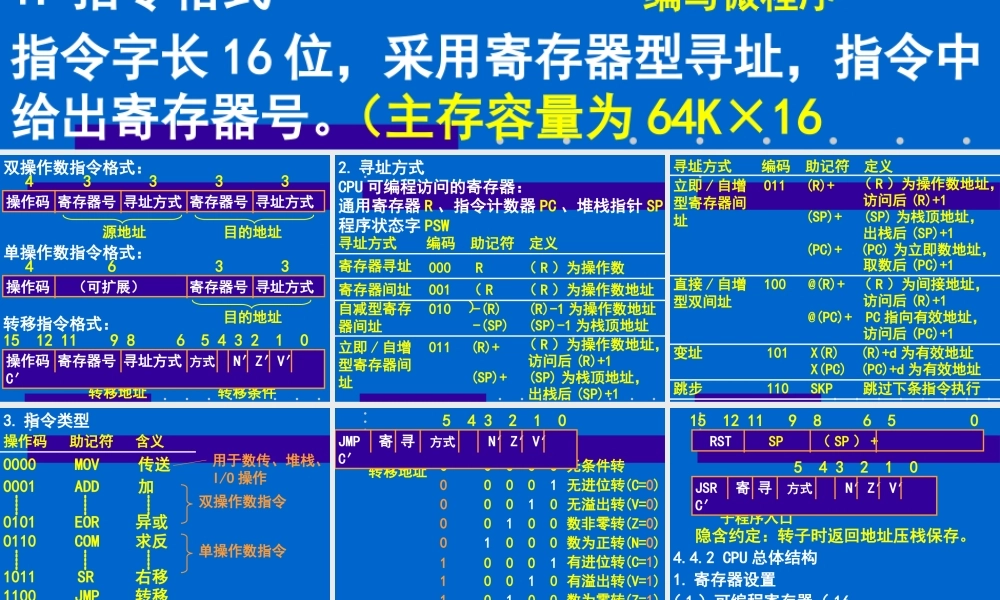

第四节模型机设计设计步骤：拟定指令系统确定总体结构安排时序拟定指令流程和微命令序列。形成控制逻辑4.4.1指令系统1.指令格式格式、寻址方式、指令类型设置寄存器、ALU、数据通路设置画流程图(寄存器传送级)列操作时间表组：列逻辑式，形成逻辑电路微：按微指令格式编写微程序指令字长16位，采用寄存器型寻址，指令中给出寄存器号。（主存容量为64K×16双操作数指令格式：4633操作码寄存器号寻址方式寄存器号寻址方式源地址目的地址单操作数指令格式：操作码（可扩展）寄存器号寻址方式43333目的地址转移指令格式：151211986543210转移地址转移条件操作码寄存器号寻址方式方式N′Z′V′C′CPU可编程访问的寄存器：寻址方式编码助记符定义2.寻址方式寄存器寻址通用寄存器R、指令计数器PC、堆栈指针SP程序状态字PSW000R（R）为操作数寄存器间址001（R）（R）为操作数地址自减型寄存器间址010-(R)-(SP)(R)-1为操作数地址(SP)-1为栈顶地址立即/自增型寄存器间址011(R)+（R）为操作数地址，访问后(R)+1(SP)+(SP)为栈顶地址，出栈后(SP)+1寻址方式编码助记符定义100（R）为间接地址，直接/自增型双间址101@(R)+(PC)+PC指向有效地址，(R)+d为有效地址（R）为操作数地址，立即/自增型寄存器间址011(R)+访问后(R)+1(SP)+(SP)为栈顶地址，出栈后(SP)+1(PC)为立即数地址，取数后(PC)+1访问后(R)+1@(PC)+访问后(PC)+1变址X(R)X(PC)(PC)+d为有效地址跳步110SKP跳过下条指令执行操作码助记符含义3.指令类型用于数传、堆栈、I/O操作0000MOV传送0001ADD加0101EOR异或双操作数指令0110COM求反1011SR右移单操作数指令1100JMP转移1100RST返回1101JSR转子00000543210转移地址无条件转JMP寄寻方式N′Z′V′C′00001无进位转(C=0)00010无溢出转(V=0)00100数非零转(Z=0)01000数为正转(N=0)10001有进位转(C=1)10010有溢出转(V=1)10100数为零转(Z=1)11000数为负转(N=1)条件满足，转转移地址；条件不满足，顺序执行。隐含约定：转子时返回地址压栈保存。15121198650子程序入口RSTSP（SP）+JSR寄寻方式N′Z′V′C′5432104.4.2CPU总体结构1.寄存器设置（1）可编程寄存器（16位）通用寄存器：R0(000)、R1(001)R2(010)、R3(011)允许中断（开中断）（可扩展）INZVC43210暂存器C（2）非编程寄存器（16位）堆栈指针：SP(100)指令计数器：PC(111)程序状态字：PSW(101):暂存来自主存的源地址或源数据。暂存器D:暂存来自主存的目的地址或目的数。指令寄存器IR地址寄存器MAR数据寄存器...
