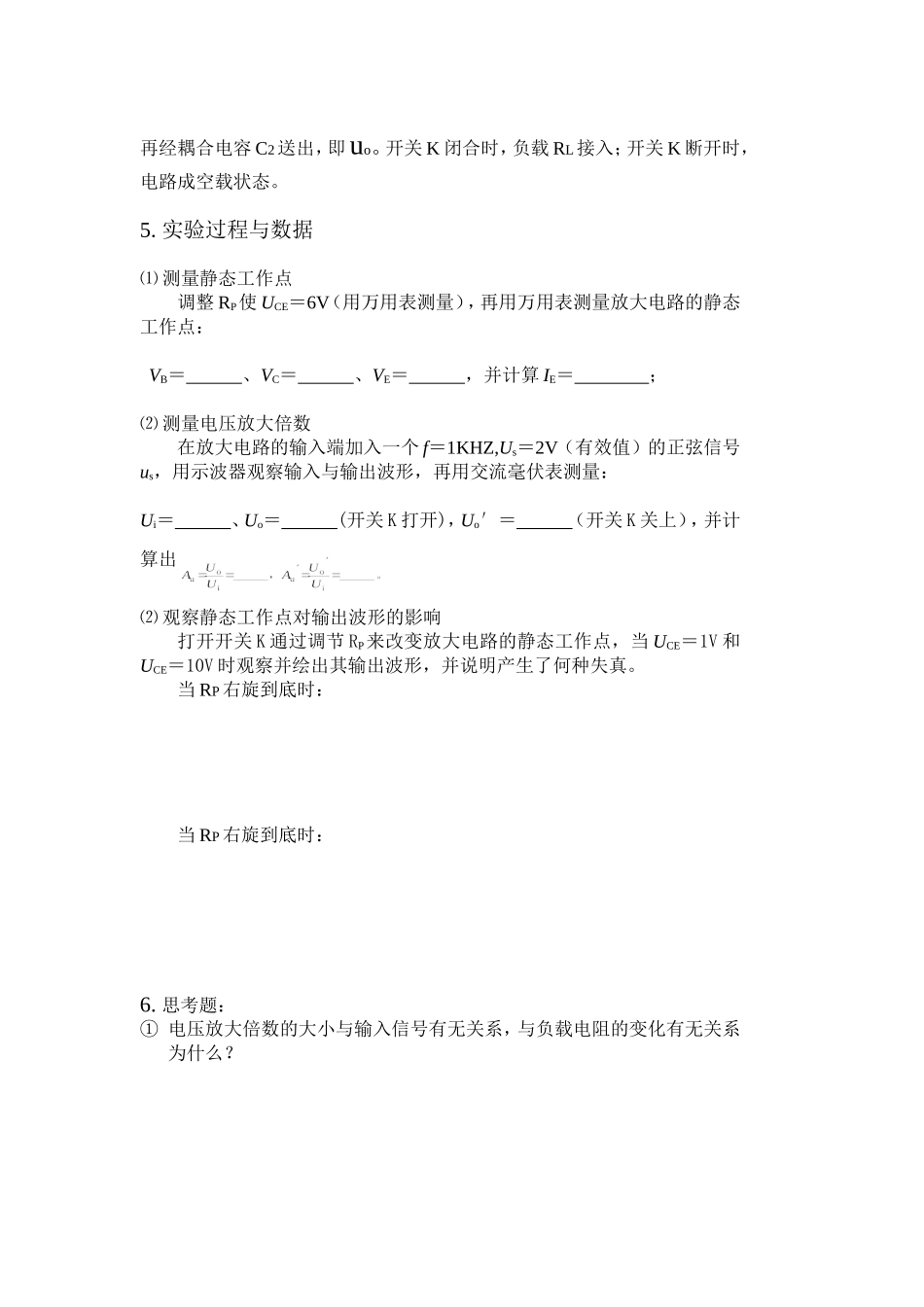

单管交流放大电路1.实验目的⑴熟悉放大电路静态工作点及主要性能指标的测试方法；⑵定性了解放大电路静态工作点的改变对放大电路性能的影响；⑶学习常用仪器的测试技术及仪器组合的“共地”问题。2.实验设备和器材⑴模拟电子技术实验箱或自制实验电路板：型号。⑵直流稳压电源：型号。⑶示波器：型号。⑷函数信号发生器：型号。⑸交流毫伏表：型号。⑹万用表：型号。3.实验参考电路图1单管放大电路4.实验原理简述图示分压偏置放大电路中，电源Ucc和电阻RC、电阻RB1、RB2及电位器RP为晶体管9013设置静态工作点，调节RP可以改变静态工作点。电阻RE和旁路电容CE引入直流反馈起到稳定静态工作点作用。信号源的交流信号由uS接入，分压后经耦合电容C1形成输入信号ui，ui被电路放大后，再经耦合电容C2送出，即uo。开关K闭合时，负载RL接入；开关K断开时，电路成空载状态。5.实验过程与数据⑴测量静态工作点调整RP使UCE＝6V（用万用表测量），再用万用表测量放大电路的静态工作点：VB＝、VC＝、VE＝，并计算IE＝；⑵测量电压放大倍数在放大电路的输入端加入一个f＝1KHZ,Us＝2V（有效值）的正弦信号us，用示波器观察输入与输出波形，再用交流毫伏表测量：Ui＝、Uo＝(开关K打开)，Uo′＝（开关K关上），并计算出⑵观察静态工作点对输出波形的影响打开开关K通过调节RP来改变放大电路的静态工作点，当UCE＝1V和UCE＝10V时观察并绘出其输出波形，并说明产生了何种失真。当RP右旋到底时：当RP右旋到底时：6.思考题：①电压放大倍数的大小与输入信号有无关系，与负载电阻的变化有无关系为什么？②实验电路在更换不同三极管时，其静态工作点及电压放大倍数能否保持基本不变？③在实验电路中，如果电容器C2漏电严重，当接上负载后，会对放大电路性能产生哪些影响？
