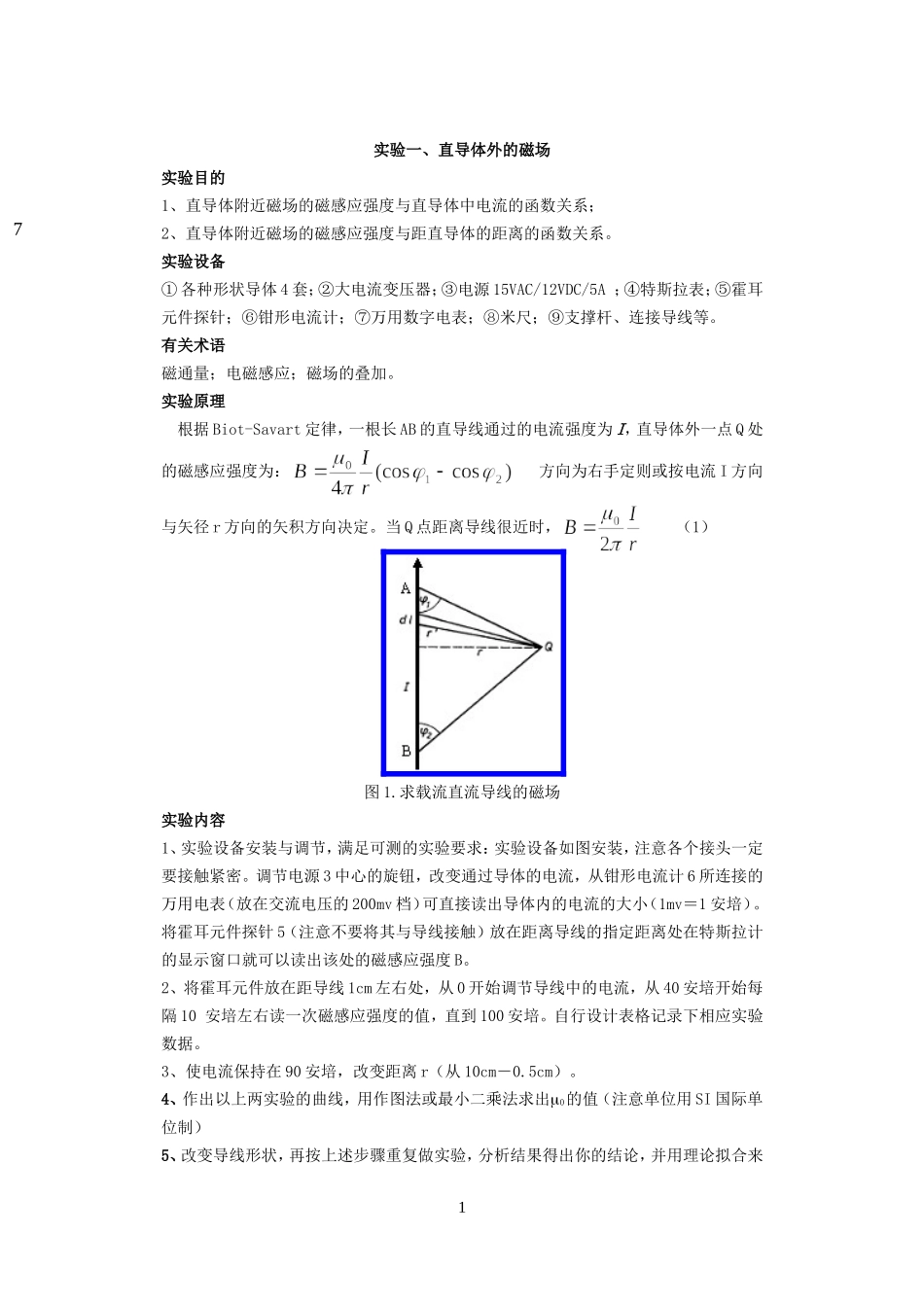

实验一、直导体外的磁场实验目的1、直导体附近磁场的磁感应强度与直导体中电流的函数关系；2、直导体附近磁场的磁感应强度与距直导体的距离的函数关系。实验设备①各种形状导体4套；②大电流变压器；③电源15VAC/12VDC/5A；④特斯拉表；⑤霍耳元件探针；⑥钳形电流计；⑦万用数字电表；⑧米尺；⑨支撑杆、连接导线等。有关术语磁通量；电磁感应；磁场的叠加。实验原理根据Biot-Savart定律，一根长AB的直导线通过的电流强度为I，直导体外一点Q处的磁感应强度为：方向为右手定则或按电流I方向与矢径r方向的矢积方向决定。当Q点距离导线很近时，（1）图1.求载流直流导线的磁场实验内容1、实验设备安装与调节，满足可测的实验要求：实验设备如图安装，注意各个接头一定要接触紧密。调节电源3中心的旋钮，改变通过导体的电流，从钳形电流计6所连接的万用电表（放在交流电压的200mv档）可直接读出导体内的电流的大小（1mv＝1安培）。将霍耳元件探针5（注意不要将其与导线接触）放在距离导线的指定距离处在特斯拉计的显示窗口就可以读出该处的磁感应强度B。2、将霍耳元件放在距导线1cm左右处，从0开始调节导线中的电流，从40安培开始每隔10安培左右读一次磁感应强度的值，直到100安培。自行设计表格记录下相应实验数据。3、使电流保持在90安培，改变距离r（从10cm－0.5cm）。4、作出以上两实验的曲线，用作图法或最小二乘法求出0的值（注意单位用SI国际单位制）5、改变导线形状，再按上述步骤重复做实验，分析结果得出你的结论，并用理论拟合来1745326189说明结论的正确性。(注：设备中还有3套导线，同学可以选一或二种，并自行设计实验)。图2.实验设备安装连线图拓展实验：实验二、螺线管内的磁场的测量27实验目的1、测量通电螺线管线圈内的磁感应强度，讨论通电螺线管线圈内部I、L、x和B之间关系；2、计算出真空中的磁导率。实验设备：①螺线管线圈；②大电流电源；③磁场强度计；④探针（霍耳元件）；⑤导线和有机玻璃支架等。实验原理按照Biot-Savart定律可以推出在螺线管内任意一点P的磁感应强度B为：式中螺线管的长为L，x为螺线管中点到P点的距离。I为通过螺线管的电流。n为螺线管单位长度的匝数。图1通电螺线管磁场分布实验内容1、按上图装好仪器设备，将螺线管接到电流源上，将霍耳元件（探针）接到磁强计上，并将探针头放在螺线管的中央a点处。选择磁强计的测量范围为20mT，利用磁强计的”Compensation”钮调零。图2.实验设备接线图2、实验测量...
