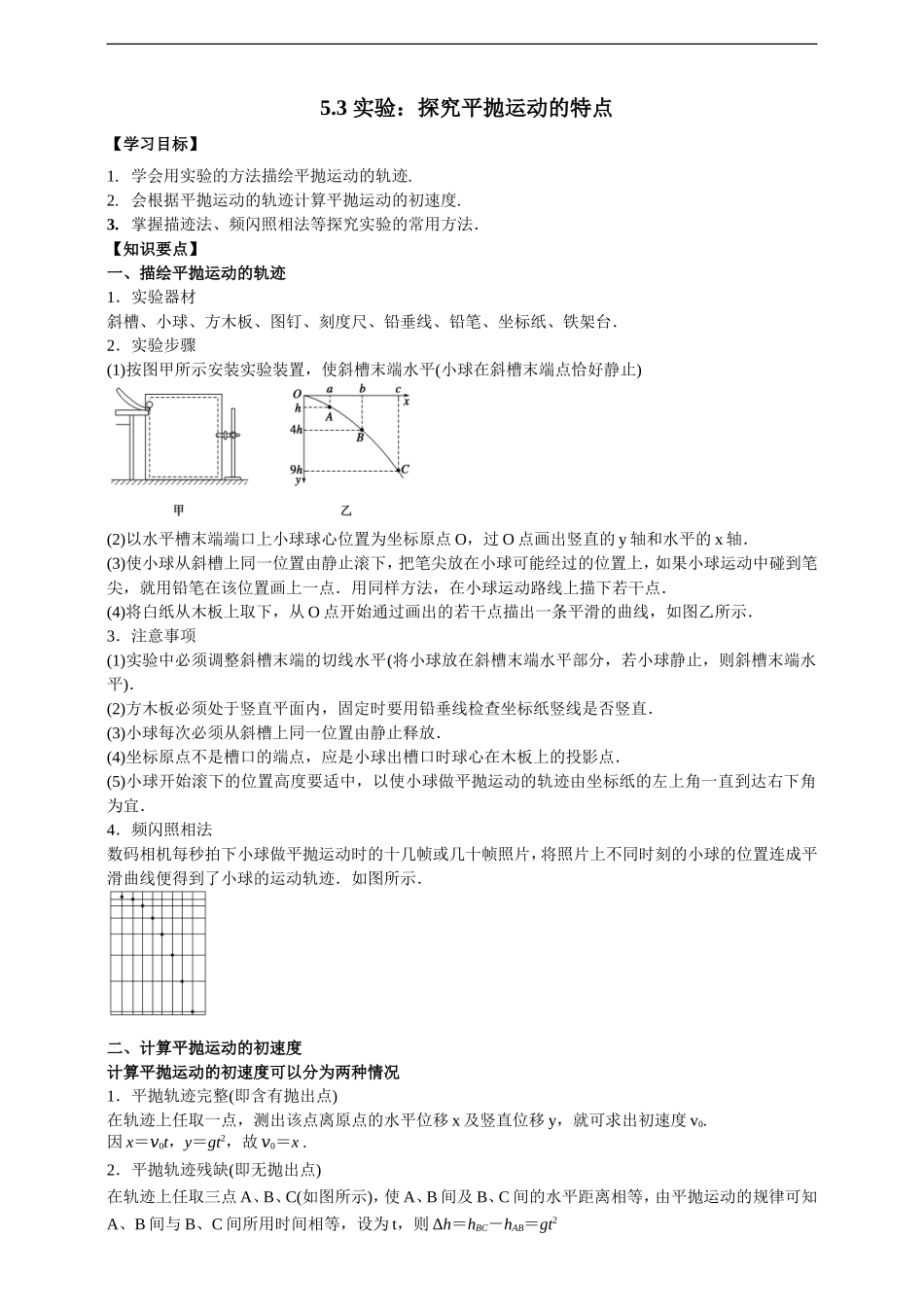

5.3实验：探究平抛运动的特点【学习目标】1.学会用实验的方法描绘平抛运动的轨迹.2.会根据平抛运动的轨迹计算平抛运动的初速度.3.掌握描迹法、频闪照相法等探究实验的常用方法．【知识要点】一、描绘平抛运动的轨迹1．实验器材斜槽、小球、方木板、图钉、刻度尺、铅垂线、铅笔、坐标纸、铁架台．2．实验步骤(1)按图甲所示安装实验装置，使斜槽末端水平(小球在斜槽末端点恰好静止)(2)以水平槽末端端口上小球球心位置为坐标原点O，过O点画出竖直的y轴和水平的x轴．(3)使小球从斜槽上同一位置由静止滚下，把笔尖放在小球可能经过的位置上，如果小球运动中碰到笔尖，就用铅笔在该位置画上一点．用同样方法，在小球运动路线上描下若干点．(4)将白纸从木板上取下，从O点开始通过画出的若干点描出一条平滑的曲线，如图乙所示．3．注意事项(1)实验中必须调整斜槽末端的切线水平(将小球放在斜槽末端水平部分，若小球静止，则斜槽末端水平)．(2)方木板必须处于竖直平面内，固定时要用铅垂线检查坐标纸竖线是否竖直．(3)小球每次必须从斜槽上同一位置由静止释放．(4)坐标原点不是槽口的端点，应是小球出槽口时球心在木板上的投影点．(5)小球开始滚下的位置高度要适中，以使小球做平抛运动的轨迹由坐标纸的左上角一直到达右下角为宜．4．频闪照相法数码相机每秒拍下小球做平抛运动时的十几帧或几十帧照片，将照片上不同时刻的小球的位置连成平滑曲线便得到了小球的运动轨迹．如图所示．二、计算平抛运动的初速度计算平抛运动的初速度可以分为两种情况1．平抛轨迹完整(即含有抛出点)在轨迹上任取一点，测出该点离原点的水平位移x及竖直位移y，就可求出初速度v0.因x＝v0t，y＝gt2，故v0＝x.2．平抛轨迹残缺(即无抛出点)在轨迹上任取三点A、B、C(如图所示)，使A、B间及B、C间的水平距离相等，由平抛运动的规律可知A、B间与B、C间所用时间相等，设为t，则Δh＝hBC－hAB＝gt2所以t＝所以初速度v0＝＝x【题型练习】【例1】如图所示，在“研究平抛运动”的实验中，可以描绘出小球平抛运动的轨迹，实验简要步骤如下：A．让小球多次从同一位置静止释放，在一张印有小方格的纸上记下小球经过的一系列位置，如图中a、b、c、d所示.B．安装好器材，注意斜槽末端切线水平，记下平抛初位置O点和过O点的水平线与竖直线.C．取下方格纸，以O为原点，以水平线为x轴，竖直线为y轴建立坐标系，用平滑曲线画出小球平抛运动的轨迹.（1）上述实验步骤的合理顺序是____________.（2）已知...
