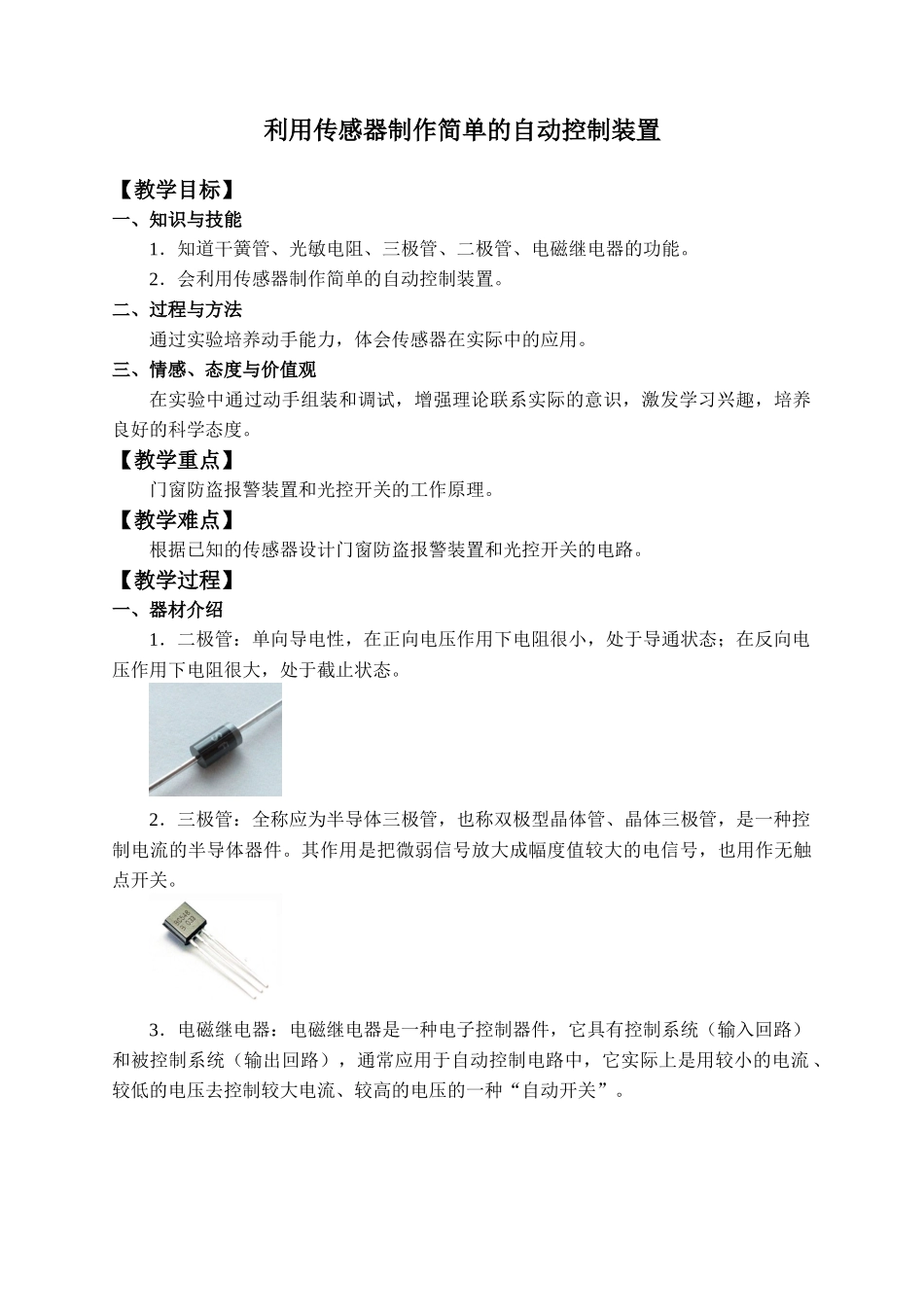

利用传感器制作简单的自动控制装置【教学目标】一、知识与技能1．知道干簧管、光敏电阻、三极管、二极管、电磁继电器的功能。2．会利用传感器制作简单的自动控制装置。二、过程与方法通过实验培养动手能力，体会传感器在实际中的应用。三、情感、态度与价值观在实验中通过动手组装和调试，增强理论联系实际的意识，激发学习兴趣，培养良好的科学态度。【教学重点】门窗防盗报警装置和光控开关的工作原理。【教学难点】根据已知的传感器设计门窗防盗报警装置和光控开关的电路。【教学过程】一、器材介绍1．二极管：单向导电性，在正向电压作用下电阻很小，处于导通状态；在反向电压作用下电阻很大，处于截止状态。2．三极管：全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。3．电磁继电器：电磁继电器是一种电子控制器件，它具有控制系统（输入回路）和被控制系统（输出回路），通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。二、门窗防盗报警装置1．目标效果：当门窗紧闭时，蜂鸣器不响，指示灯亮；当门窗被打开时，蜂鸣器发出声音警报，指示灯灭。师生共同分析现象的实质：靠近，蜂鸣器不响，指示灯亮；远离，蜂鸣器发出声音警报，指示灯灭。让学生根据实质选择传感器，根据上节课所学可以选择使用干簧管。2．实验器材和装置（1）实验电路图（2）实验器材（3）电路工作原理闭合电路开关S，系统处于防盗状态。当门窗紧闭时，磁体M靠近干簧管SA，干簧管两个簧片被磁化相吸而接通继电器线圈K，使继电器工作。继电器的动触点c与常开触点a接通，发光二极管LED发光，显示电路处于正常工作状态。当门窗开启时，磁体离开干簧管，干簧管失磁断开，继电器被断电。继电器的动触点c与常闭触点b接通，蜂鸣器H发声报警。学生根据实验操作进行实验，观察实验是否成功，如果实验失败，请其他小组一起分析实验失败的原因。3．实验操作（1）连接电路前，要先判断一下干簧管是否可以正常工作。用磁体直接靠近干簧管，观察簧片能否正常动作。（2）确定各元件可以正常工作后，按照电路图所示连接电路。（3）接通电源后，将磁体靠近和离开干簧管，分别观察实验现象。三、光控开关1．目标效果：在天色暗到一定程度时让路灯自动开启，而在天明时自动熄灭。师生共同分析现象的实质：光照弱，路灯开启；...
