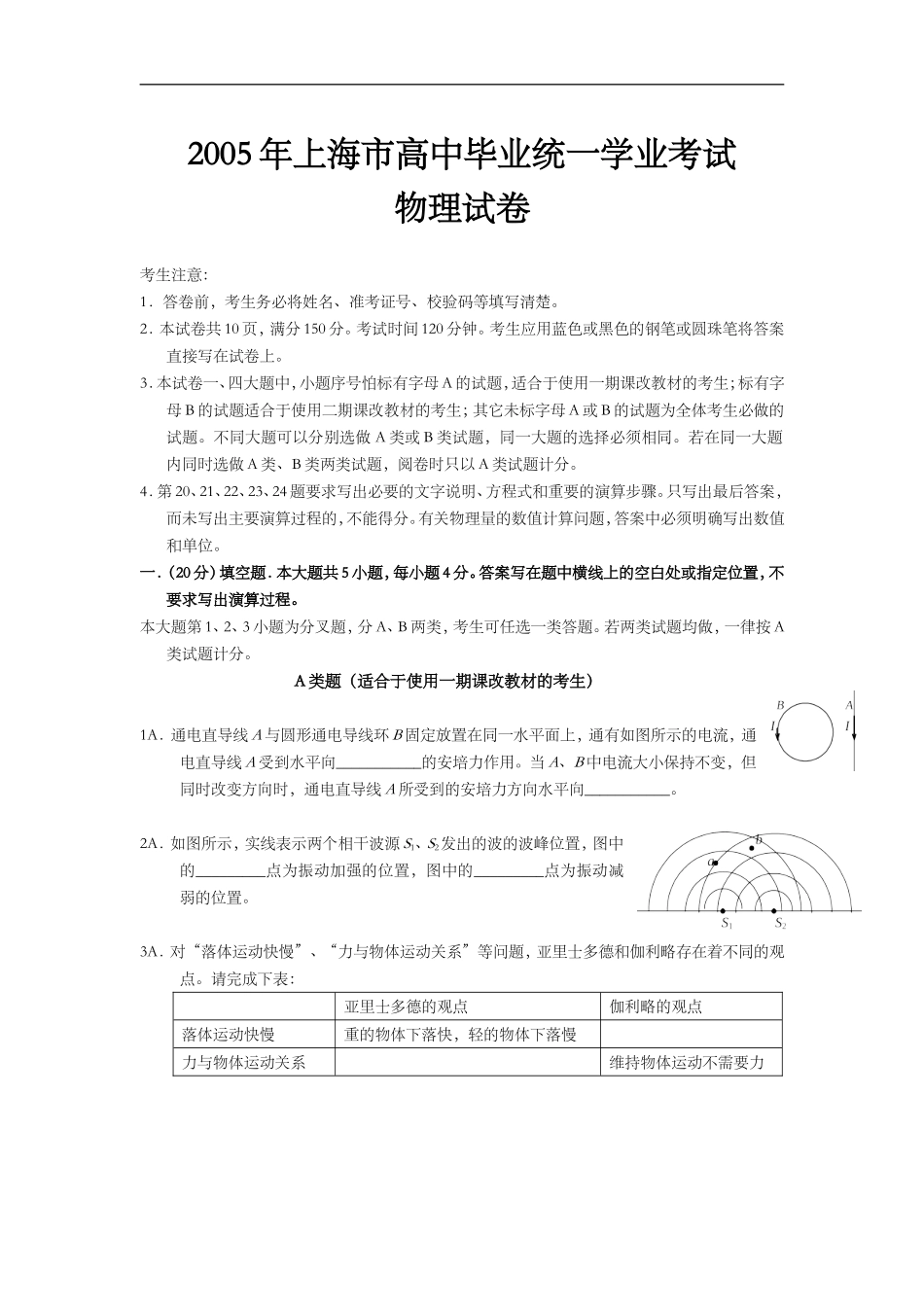

2005年上海市高中毕业统一学业考试物理试卷考生注意：1．答卷前，考生务必将姓名、准考证号、校验码等填写清楚。2．本试卷共10页，满分150分。考试时间120分钟。考生应用蓝色或黑色的钢笔或圆珠笔将答案直接写在试卷上。3．本试卷一、四大题中，小题序号怕标有字母A的试题，适合于使用一期课改教材的考生；标有字母B的试题适合于使用二期课改教材的考生；其它未标字母A或B的试题为全体考生必做的试题。不同大题可以分别选做A类或B类试题，同一大题的选择必须相同。若在同一大题内同时选做A类、B类两类试题，阅卷时只以A类试题计分。4．第20、21、22、23、24题要求写出必要的文字说明、方程式和重要的演算步骤。只写出最后答案，而未写出主要演算过程的，不能得分。有关物理量的数值计算问题，答案中必须明确写出数值和单位。一．（20分）填空题．本大题共5小题，每小题4分。答案写在题中横线上的空白处或指定位置，不要求写出演算过程。本大题第1、2、3小题为分叉题，分A、B两类，考生可任选一类答题。若两类试题均做，一律按A类试题计分。A类题（适合于使用一期课改教材的考生）1A．通电直导线A与圆形通电导线环B固定放置在同一水平面上，通有如图所示的电流，通电直导线A受到水平向___________的安培力作用。当A、B中电流大小保持不变，但同时改变方向时，通电直导线A所受到的安培力方向水平向___________。2A．如图所示，实线表示两个相干波源S1、S2发出的波的波峰位置，图中的_________点为振动加强的位置，图中的_________点为振动减弱的位置。3A．对“落体运动快慢”、“力与物体运动关系”等问题，亚里士多德和伽利略存在着不同的观点。请完成下表：亚里士多德的观点伽利略的观点落体运动快慢重的物体下落快，轻的物体下落慢力与物体运动关系维持物体运动不需要力教育资源分享店铺网址：https://shop175591889.taobao.com微信号：kingcsa333B类题（适合于使用二期课改教材的考生）1B．右面是逻辑电路图及其真值表，此逻辑电路为_________门电路，在真值表中X处的逻辑值为_________。2B．正弦交流电是由闭合线圈在匀强磁场中匀速转动产生的。线圈中感应电动势随时间变化的规律如图所示，则此感应电动势的有效值为_________V，频率为_________Hz。3B．阴极射线是从阴极射线管的阴极发出的高速运动的粒子流，这些微观粒子是_______________。若在如图所示的阴极射线管中部加上垂直于纸面向里的磁场，阴极射线将_________（填“向上”“向下”“...
