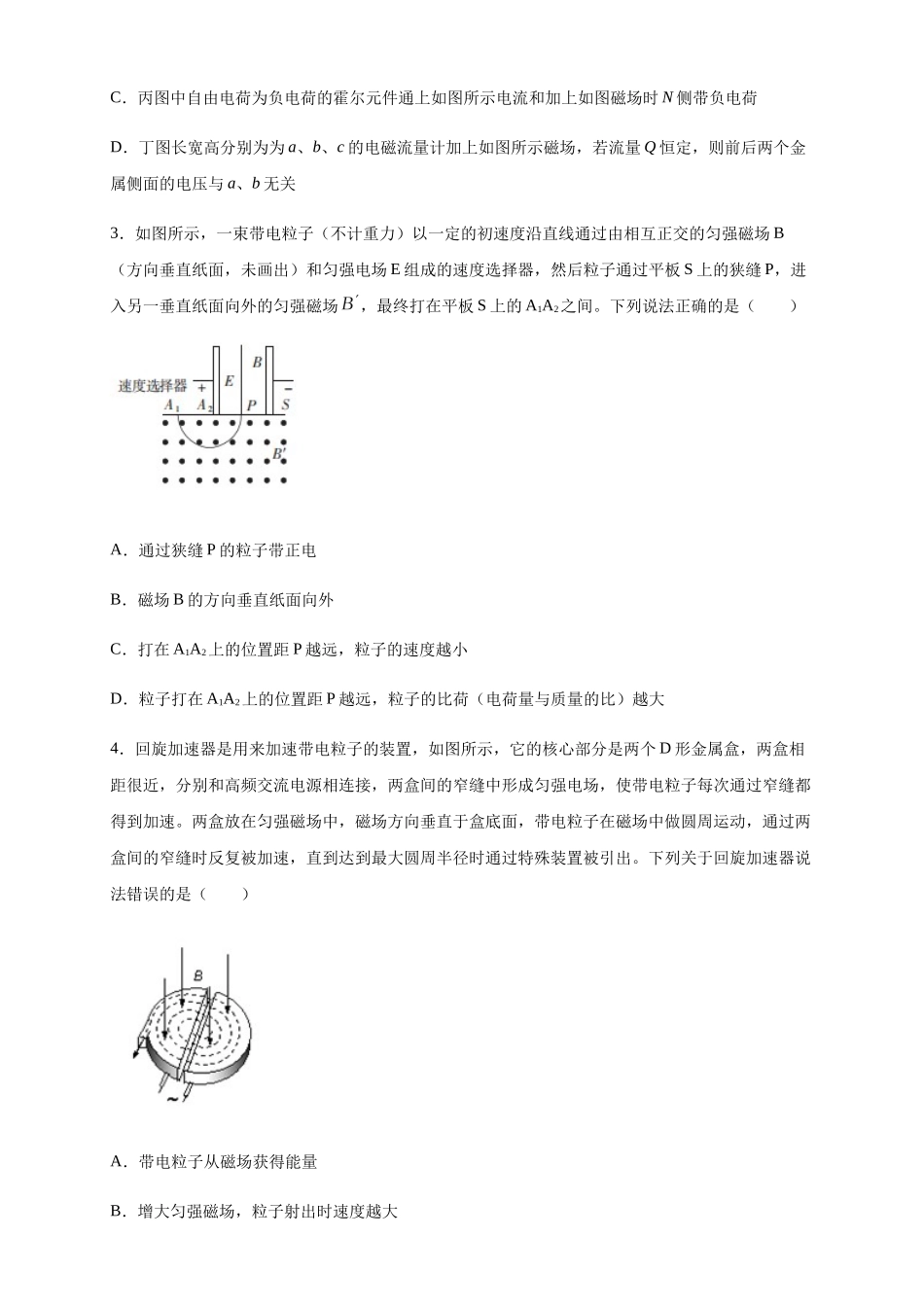

第一章安培力与洛伦兹力第4节质谱仪与回旋加速器一、多选题1．1930年劳伦斯制成了世界上第一台回旋加速器，凭借此项成果，他于1939年获得诺贝尔物理学奖，其原理如图所示，这台加速器由两个铜质D形盒D1、D2构成，其间留有空隙，下列说法正确的是（）A．带电粒子由加速器的边缘进入加速器B．带电粒子每次进入D形盒时做匀速圆周运动C．被加速的带电粒子在回旋加速器中做圆周运动的周期随半径的增大而增大D．经过半个圆周后带电粒子再次到达两盒间的缝隙时，两盒间的电压恰好改变正负2．下图中关于磁场中的四种仪器的说法中正确的是（）A．甲图中回旋加速器加速带电粒子的最大动能与回旋加速器的半径无关B．乙图中不改变质谱仪各区域的电场磁场时击中光屏同一位置的粒子比荷相同C．丙图中自由电荷为负电荷的霍尔元件通上如图所示电流和加上如图磁场时N侧带负电荷D．丁图长宽高分别为为a、b、c的电磁流量计加上如图所示磁场，若流量Q恒定，则前后两个金属侧面的电压与a、b无关3．如图所示，一束带电粒子（不计重力）以一定的初速度沿直线通过由相互正交的匀强磁场B（方向垂直纸面，未画出）和匀强电场E组成的速度选择器，然后粒子通过平板S上的狭缝P，进入另一垂直纸面向外的匀强磁场，最终打在平板S上的A1A2之间。下列说法正确的是（）A．通过狭缝P的粒子带正电B．磁场B的方向垂直纸面向外C．打在A1A2上的位置距P越远，粒子的速度越小D．粒子打在A1A2上的位置距P越远，粒子的比荷（电荷量与质量的比）越大4．回旋加速器是用来加速带电粒子的装置，如图所示，它的核心部分是两个D形金属盒，两盒相距很近，分别和高频交流电源相连接，两盒间的窄缝中形成匀强电场，使带电粒子每次通过窄缝都得到加速。两盒放在匀强磁场中，磁场方向垂直于盒底面，带电粒子在磁场中做圆周运动，通过两盒间的窄缝时反复被加速，直到达到最大圆周半径时通过特殊装置被引出。下列关于回旋加速器说法错误的是（）A．带电粒子从磁场获得能量B．增大匀强磁场，粒子射出时速度越大C．增大匀强电场，粒子射出时速度越大D．因为洛伦兹力不做功，粒子射出时的速度与磁场无关5．笔记本电脑趋于普及，电脑机身和显示屏对应部位分别有磁体和霍尔元件。当显示屏开启时磁体远离霍尔元件，电脑正常工作；当显示屏闭合时磁体靠近霍尔元件，屏幕熄灭，电脑进入休眠状态。如图，一块宽为a、长为c的矩形半导体霍尔元件，元件内的导电粒子是电荷量为e的自由电子，通入方向向右的电流时，电子的...
