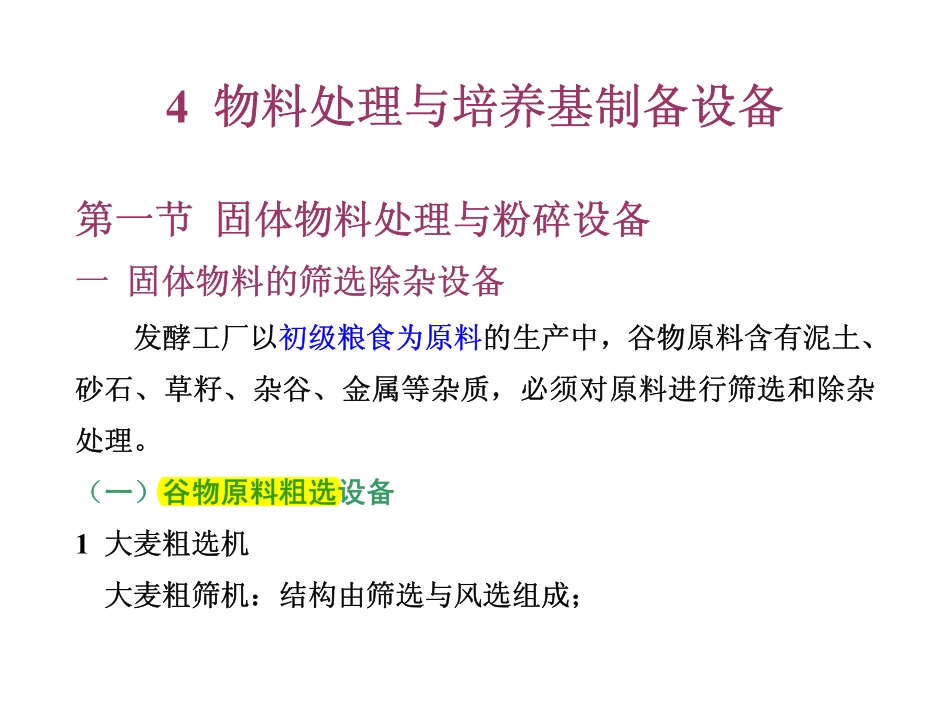

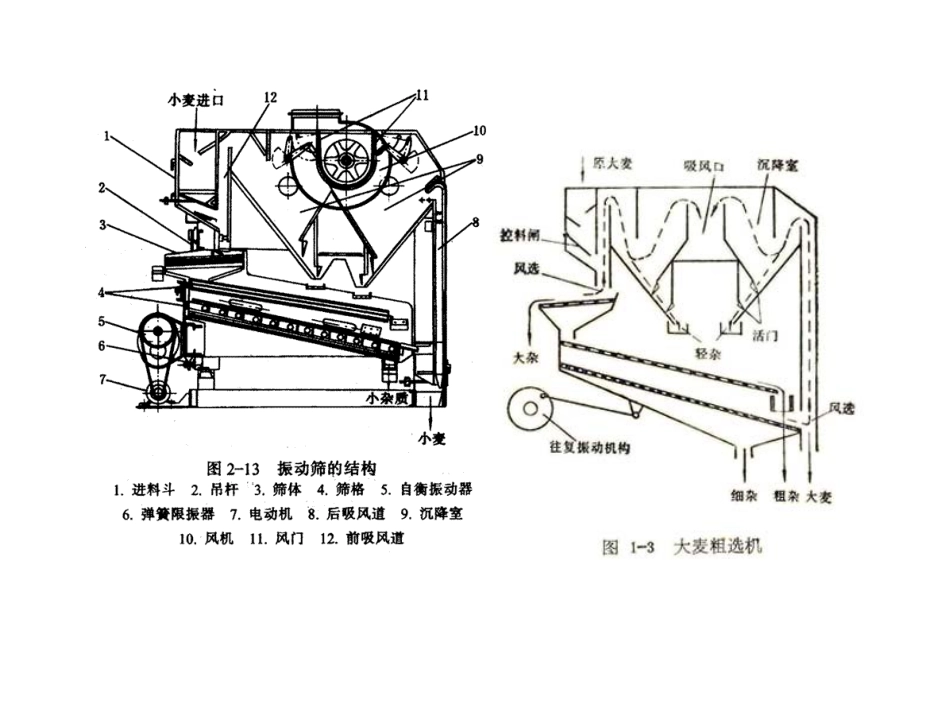

4物料处理与培养基制备设备第一节固体物料处理与粉碎设备一固体物料的筛选除杂设备发酵工厂以初级粮食为原料的生产中，谷物原料含有泥土、砂石、草籽、杂谷、金属等杂质，必须对原料进行筛选和除杂处理。（一）谷物原料粗选设备1大麦粗选机大麦粗筛机：结构由筛选与风选组成；大麦进入料斗1内，以自重压开进料压力门2。均匀料层经进口吸风道3除轻杂质和灰尘，进入筛体的第一层筛面5，又称接料筛面或初清筛面；筛上物为大杂质（草杆、泥块等），从大杂物收集槽6排出；大麦等穿过筛孔进入第二层筛面7筛理，筛出稍大于麦粒的中级杂质由中杂收集槽16排出；大麦继续穿过筛孔进入第三层面筛8（精选筛面）清理，麦粒作为筛上物排出，经出口吸风道13再次吸除轻质杂质后流出机外。穿过第三层筛孔的泥沙、杂草种子等小杂质，由小杂收集槽14排出。2磁力除铁器由永久磁铁或电磁铁组成。永久磁铁结构简单，使用维护简便和不耗电能，但磁力较弱，磁性会退化。电磁铁磁力稳定，性能可靠，但需一定的电流强度，结构复杂。常用的磁铁分离器：平板式和旋转式。平板式磁铁分离器（见图）：由若干块磁铁排成一排，镶在木槽中，磁极露在物料通过的倾斜平面上。AAA-A图1-1永磁溜管旋转式磁铁分离器：由半圆形磁铁铁芯与旋转滚筒组成。（1）固定形磁钢装置将永久磁钢根据需要的数量组合起来，分散或集中装置在谷粒经过的加料斜槽或加工设备之前。（2）永磁滚筒由上体机1，磁铁滚筒2，下机体3，涡轮减速器4和电机5等组成。物料经压力门形成均匀的料层，落到磁铁滚筒上，谷物随滚筒转动而下落，从出料口排出，其中磁性金属杂质被磁芯磁化，吸留在外筒表面，并被外筒上的拨齿带着随外筒一同转动至磁场作用区外，自动落入铁盒内。68971012345图1-2永磁滚筒的结构进料斗2-观察窗3-滚筒4-磁芯5-隔板6-小麦出口7-铁杂质收集盒8-变速机构9-电动机10-机壳（二）大麦的精选及分级设备大麦发芽之前要精选，主要是去除圆形杂粒，特别是断裂的半粒大麦和草籽。1大麦精选机利用杂粒与大麦长度不同的特点进行分离。常用的精选机有碟片式和滚筒式。（1）碟片式精选机一组同轴安装的圆环形铸铁碟片，碟片的两侧工作面制成许多特殊形状的袋孔，当碟片在麦堆中转动时，短粒物料被嵌入袋孔而被带到较高位置，由于孔底逐步向下倾斜，短粒物料受本身的重力作用从袋孔中倒出，落入收集槽。长粒物料因长度较袋孔长，虽进入袋孔，但其重心仍在袋孔之外，当碟片还未带到一定高度，即从袋孔中滑落，使...
