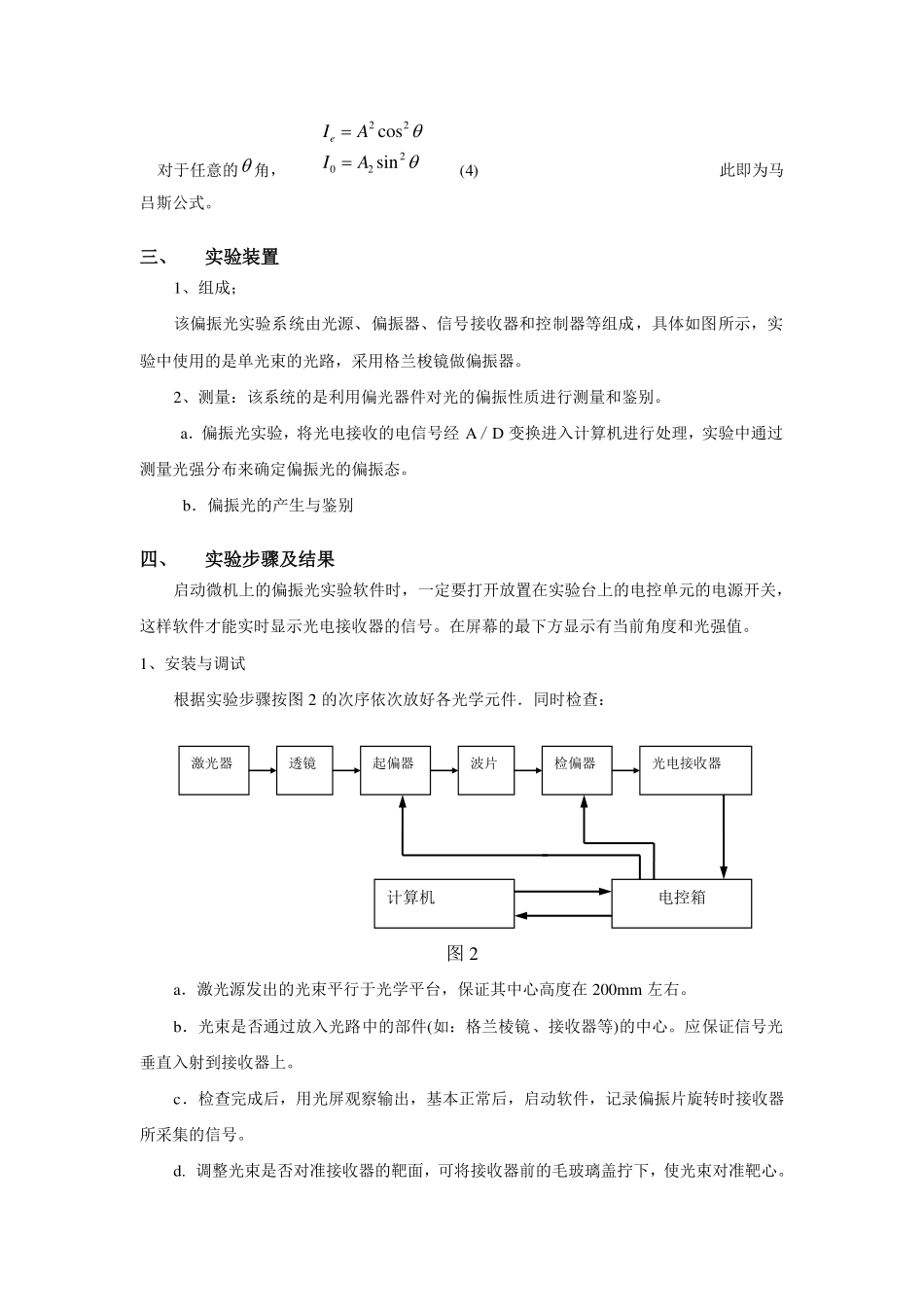

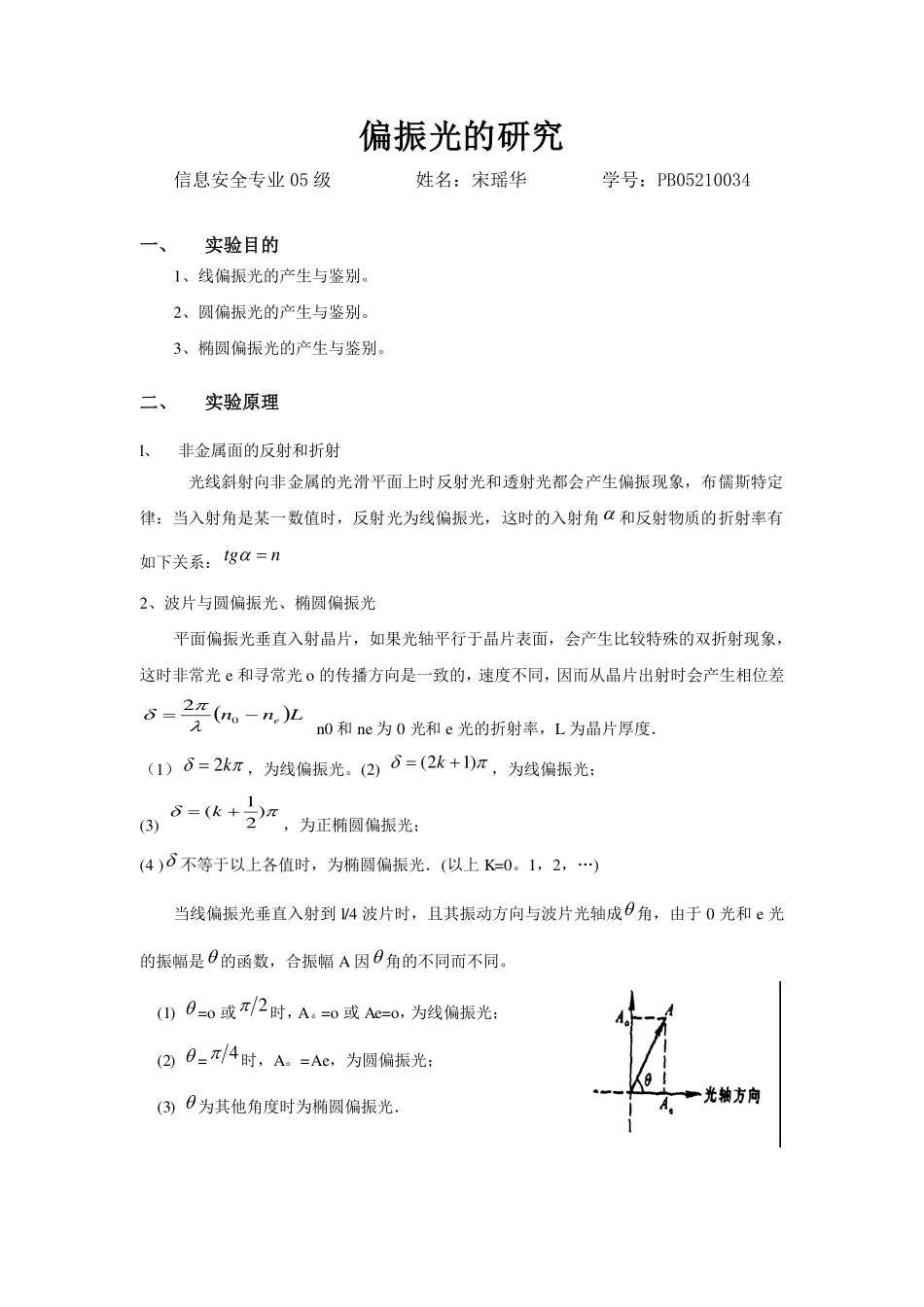

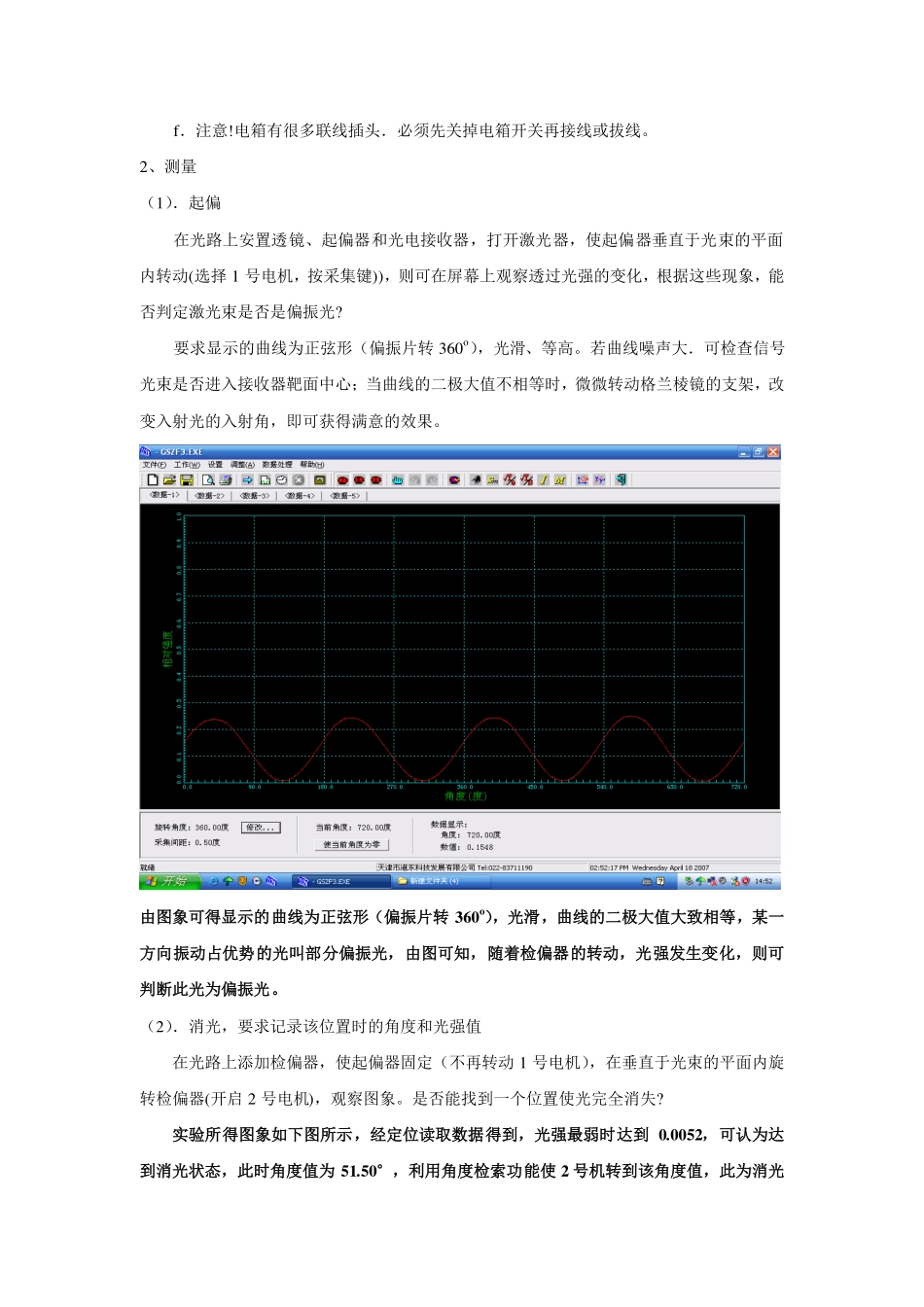

偏振光的研究信息安全专业05级姓名：宋瑶华学号：PB05210034一、实验目的1、线偏振光的产生与鉴别。2、圆偏振光的产生与鉴别。3、椭圆偏振光的产生与鉴别。二、实验原理l、非金属面的反射和折射光线斜射向非金属的光滑平面上时反射光和透射光都会产生偏振现象，布儒斯特定律：当入射角是某一数值时，反射光为线偏振光，这时的入射角α和反射物质的折射率有如下关系：ntg=α2、波片与圆偏振光、椭圆偏振光平面偏振光垂直入射晶片，如果光轴平行于晶片表面，会产生比较特殊的双折射现象，这时非常光e和寻常光o的传播方向是一致的，速度不同，因而从晶片出射时会产生相位差()Lnne−=02λπδn0和ne为0光和e光的折射率，L为晶片厚度．（1）πδk2=，为线偏振光。(2)πδ)12(+=k，为线偏振光；(3)πδ)21(+=k，为正椭圆偏振光；(4)δ不等于以上各值时，为椭圆偏振光．(以上K=0。1，2，…)当线偏振光垂直入射到l/4波片时，且其振动方向与波片光轴成θ角，由于0光和e光的振幅是θ的函数，合振幅A因θ角的不同而不同。(1)θ=o或2π时，A。=o或Ae=o，为线偏振光；(2)θ=4π时，A。=Ae，为圆偏振光；(3)θ为其他角度时为椭圆偏振光．对于任意的θ角，θθ22022sincosAIAIe==(4)此即为马吕斯公式。三、实验装置1、组成；该偏振光实验系统由光源、偏振器、信号接收器和控制器等组成，具体如图所示，实验中使用的是单光束的光路，采用格兰梭镜做偏振器。2、测量：该系统的是利用偏光器件对光的偏振性质进行测量和鉴别。a．偏振光实验，将光电接收的电信号经A／D变换进入计算机进行处理，实验中通过测量光强分布来确定偏振光的偏振态。b．偏振光的产生与鉴别四、实验步骤及结果启动微机上的偏振光实验软件时，一定要打开放置在实验台上的电控单元的电源开关，这样软件才能实时显示光电接收器的信号。在屏幕的最下方显示有当前角度和光强值。1、安装与调试根据实验步骤按图2的次序依次放好各光学元件．同时检查：图2a．激光源发出的光束平行于光学平台，保证其中心高度在200mm左右。b．光束是否通过放入光路中的部件(如：格兰棱镜、接收器等)的中心。应保证信号光垂直入射到接收器上。c．检查完成后，用光屏观察输出，基本正常后，启动软件，记录偏振片旋转时接收器所采集的信号。d.调整光束是否对准接收器的靶面，可将接收器前的毛玻璃盖拧下，使光束对准靶心。激光器透镜起偏器波片检偏器光电接收器电控箱计算机f．注意!电箱有很多联线插头．必须先关掉电箱开关...
