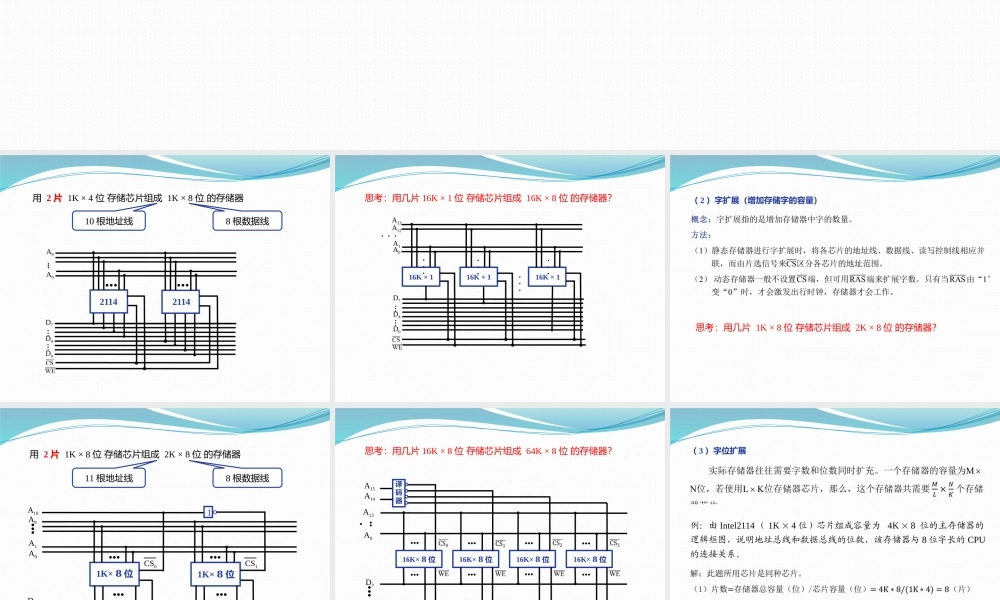

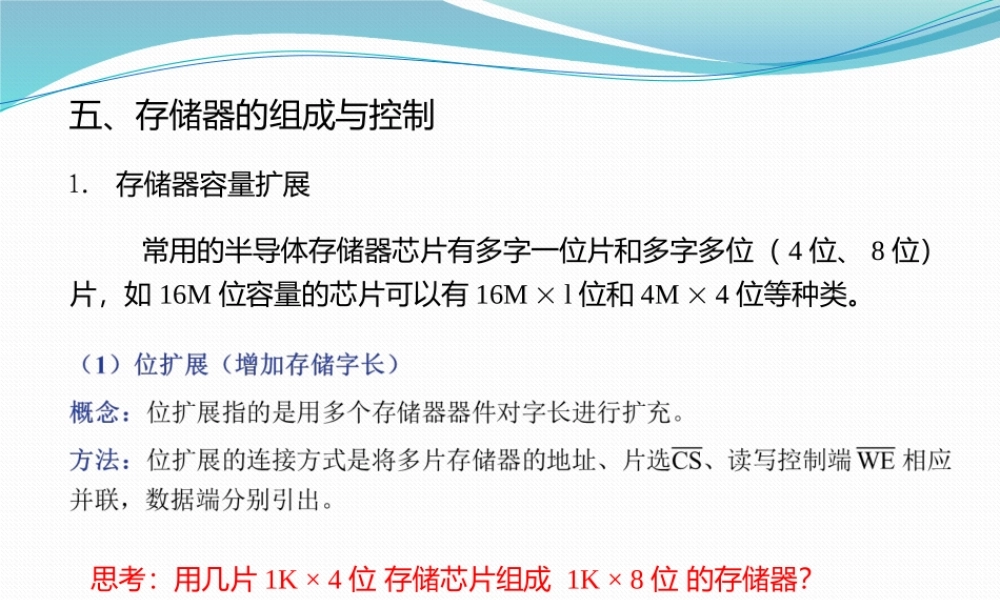

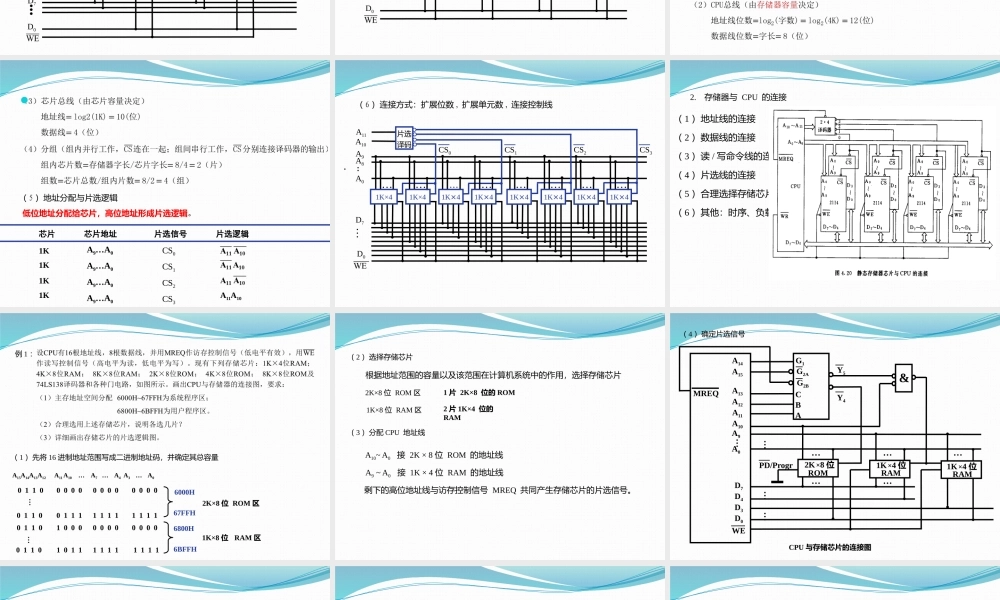

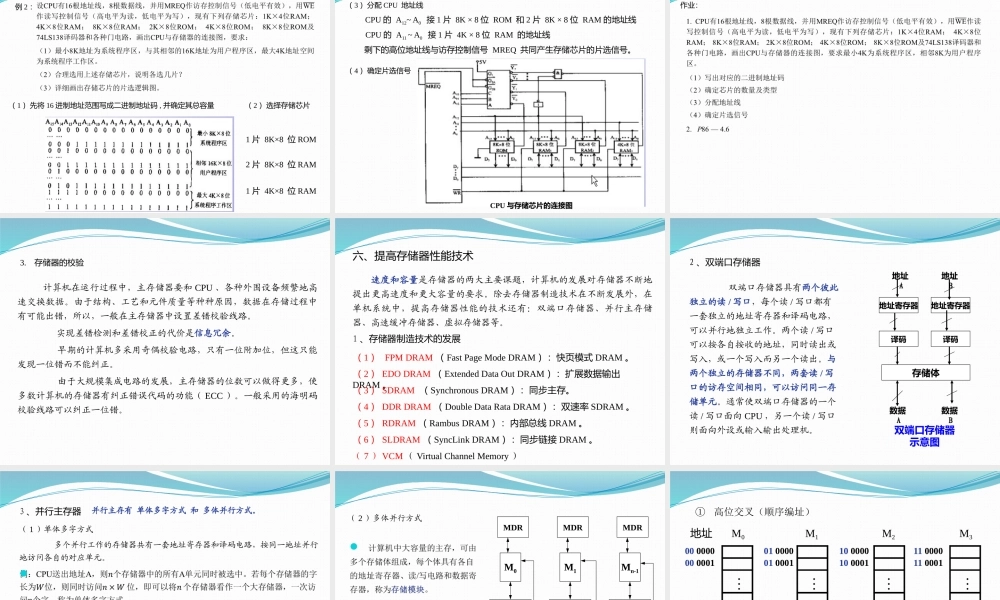

常用的半导体存储器芯片有多字一位片和多字多位（4位、8位）片，如16M位容量的芯片可以有16Ml位和4M4位等种类。1.存储器容量扩展五、存储器的组成与控制思考：用几片1K×4位存储芯片组成1K×8位的存储器？用2片1K×4位存储芯片组成1K×8位的存储器10根地址线8根数据线D0D4……D7A0A9•••21142114D0D4……D7思考：用几片16K×1位存储芯片组成16K×8位的存储器？A0A12•••A1A1316K×116K×116K×1••••••••••••（2）字扩展（增加存储字的容量）思考：用几片1K×8位存储芯片组成2K×8位的存储器？用2片1K×8位存储芯片组成2K×8位的存储器1K×8位1K×8位D7D0•••••••••••••••A1A0•••A9CS0A101CS111根地址线8根数据线•••思考：用几片16K×8位存储芯片组成64K×8位的存储器？D7D0•••••••••A13A0•••16K×8位16K×8位16K×8位16K×8位A14A15•••••••••••••••译码器（3）字位扩展例：由Intel2114（1K4位）芯片组成容量为4K8位的主存储器的逻辑框图，说明地址总线和数据总线的位数，该存储器与8位字长的CPU的连接关系。低位地址分配给芯片，高位地址形成片选逻辑。芯片芯片地址片选信号片选逻辑1K1K1K1KA9…A0A9…A0A9…A0A9…A0CS0CS1CS2CS3A11A10（5）地址分配与片选逻辑（6）连接方式：扩展位数,扩展单元数,连接控制线A8A9A0...D7D0…A11A10CS0CS1CS2CS3片选译码……………………1K×41K×41K×41K×41K×41K×41K×41K×42.存储器与CPU的连接（1）地址线的连接（2）数据线的连接（3）读/写命令线的连接（4）片选线的连接（5）合理选择存储芯片（6）其他：时序、负载例1：（1）先将16进制地址范围写成二进制地址码，并确定其总容量0110000000000000A15A14A13A12A11A10…A7…A4A3…A0…01100111111111110110100000000000…01101011111111111K×8位RAM区6800H6BFFH2K×8位ROM区6000H67FFH（2）选择存储芯片2K×8位ROM区1K×8位RAM区1片2K×8位的ROM2片1K×4位的RAM（3）分配CPU地址线A10~A0接2K×8位ROM的地址线A9~A0接1K×4位RAM的地址线剩下的高位地址线与访存控制信号MREQ共同产生存储芯片的片选信号。根据地址范围的容量以及该范围在计算机系统中的作用，选择存储芯片2K×8位ROM1K×4位RAM1K×4位RAM………&PD/ProgrY5Y4G1CBAG2BG2A……MREQA14A15A13A12A11A10A9A0…D7D4D3D0WE………CPU与存储芯片的连接图（4）确定片选信号例2：（1）先将16进制地址范围写成二进制地址码,并...
