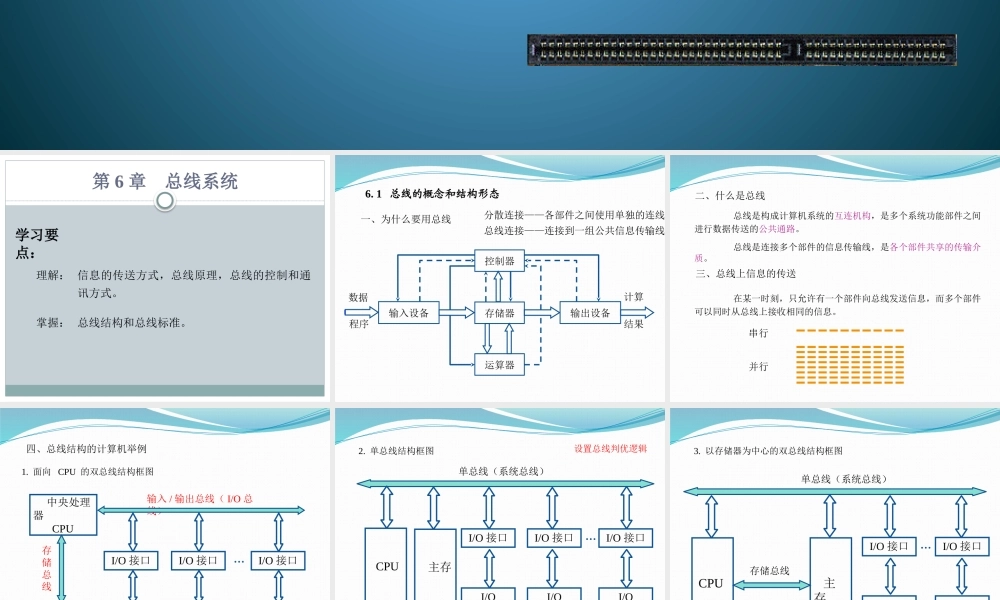

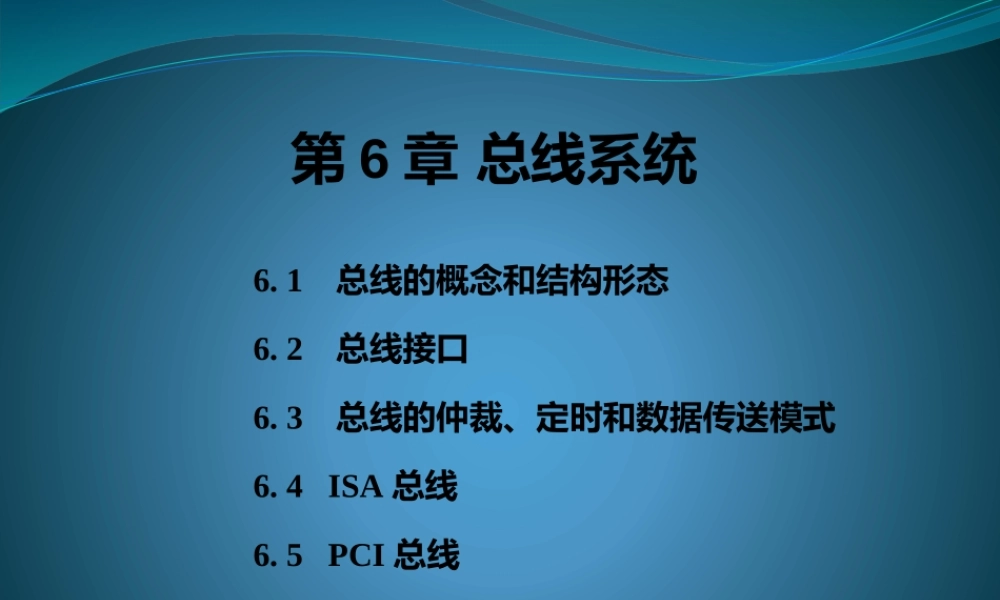

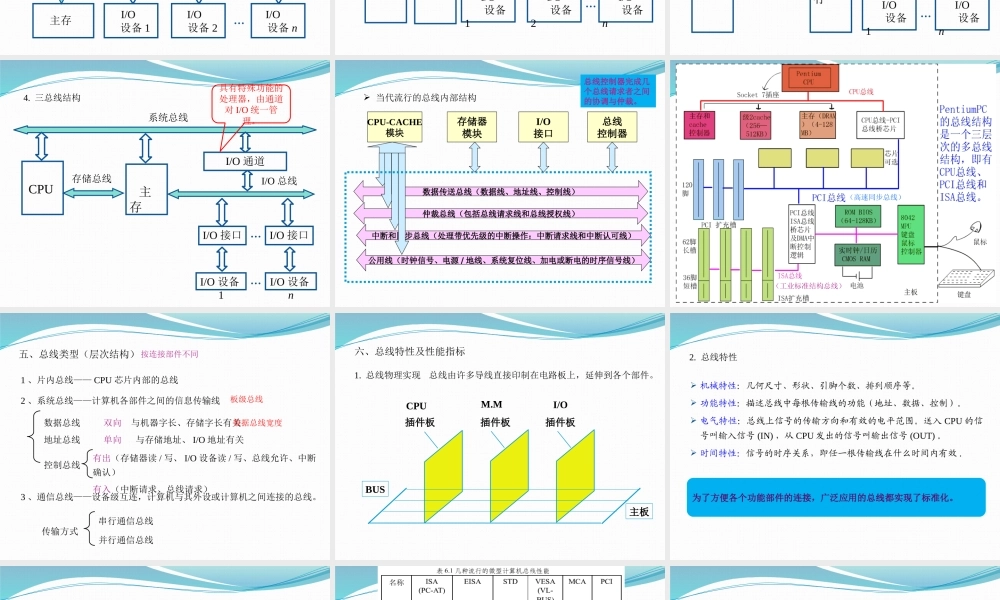

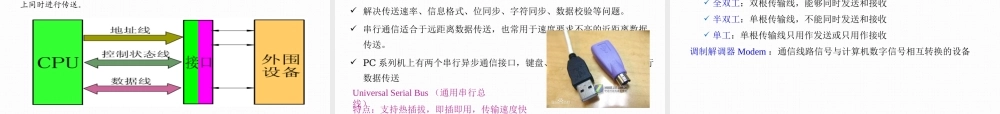

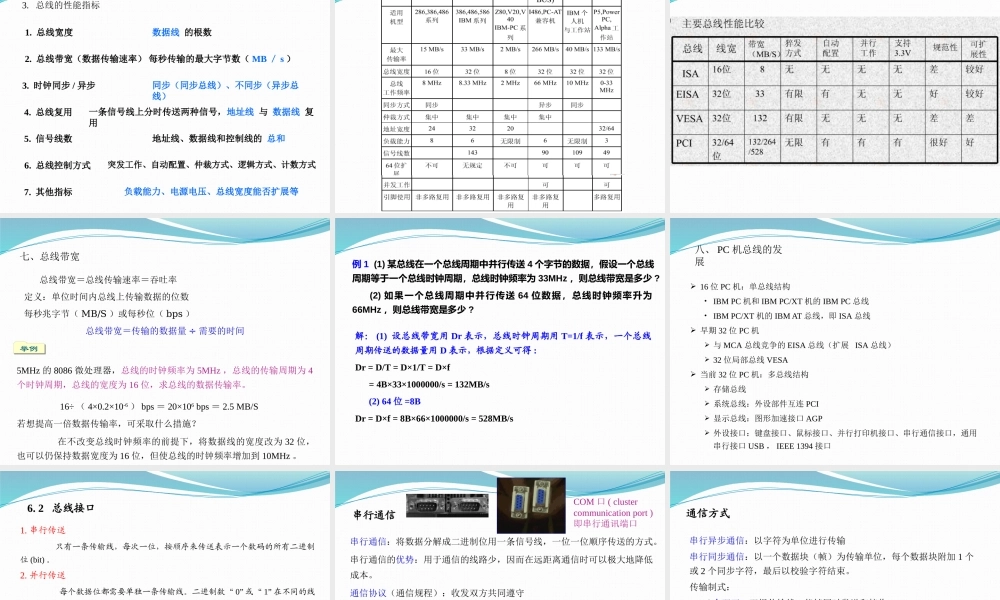

第6章总线系统6.1总线的概念和结构形态6.2总线接口6.3总线的仲裁、定时和数据传送模式6.4ISA总线6.5PCI总线第6章总线系统学习要点：理解：掌握：总线结构和总线标准。信息的传送方式，总线原理，总线的控制和通讯方式。一、为什么要用总线6.1总线的概念和结构形态程序存储器输出设备输入设备运算器控制器数据结果计算分散连接——各部件之间使用单独的连线总线连接——连接到一组公共信息传输线二、什么是总线三、总线上信息的传送总线是连接多个部件的信息传输线，是各个部件共享的传输介质。串行并行总线是构成计算机系统的互连机构，是多个系统功能部件之间进行数据传送的公共通路。在某一时刻，只允许有一个部件向总线发送信息，而多个部件可以同时从总线上接收相同的信息。四、总线结构的计算机举例1.面向CPU的双总线结构框图中央处理器CPU输入/输出总线（I/O总线）存储总线主存I/O接口I/O设备1I/O设备2……I/O接口I/O接口I/O设备n2.单总线结构框图单总线（系统总线）CPU主存I/O接口I/O设备1I/O设备2I/O接口…I/O设备nI/O接口…设置总线判优逻辑3.以存储器为中心的双总线结构框图单总线（系统总线）主存CPUI/O接口I/O设备1…I/O设备nI/O接口…存储总线4.三总线结构系统总线CPUI/O接口I/O设备1…I/O设备nI/O接口…主存存储总线I/O通道I/O总线具有特殊功能的处理器，由通道对I/O统一管理。CPU-CACHE模块存储器模块I/O接口总线控制器数据传送总线（数据线、地址线、控制线）仲裁总线（包括总线请求线和总线授权线）中断和同步总线（处理带优先级的中断操作：中断请求线和中断认可线）公用线（时钟信号、电源/地线、系统复位线、加电或断电的时序信号线）当代流行的总线内部结构总线控制器完成几个总线请求者之间的协调与仲裁。（高速同步总线）（工业标准结构总线）五、总线类型（层次结构）1、片内总线——CPU芯片内部的总线按连接部件不同2、系统总线——计算机各部件之间的信息传输线3、通信总线——设备级互连，计算机与其外设或计算机之间连接的总线。传输方式数据总线双向与机器字长、存储字长有关地址总线单向与存储地址、I/O地址有关控制总线串行通信总线并行通信总线有出（存储器读/写、I/O设备读/写、总线允许、中断确认）有入（中断请求、总线请求）板级总线数据总线宽度六、总线特性及性能指标1.总线物理实现CPU插件板M.M插件板I/O插件板总线由许多导线直接印制在电路板上，延伸到各个部件。BUS主板机械特性：几何尺寸、形状、引...
