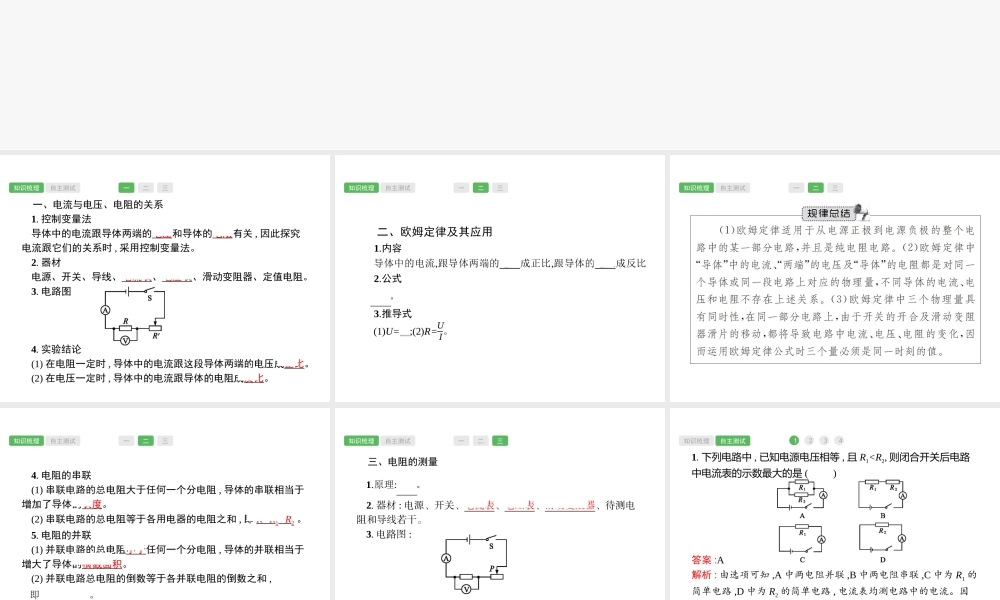

第17课时欧姆定律知识梳理自主测试一二三一、电流与电压、电阻的关系1.控制变量法导体中的电流跟导体两端的电压和导体的电阻有关,因此探究电流跟它们的关系时,采用控制变量法。2.器材电源、开关、导线、电流表、电压表、滑动变阻器、定值电阻。3.电路图4.实验结论(1)在电阻一定时,导体中的电流跟这段导体两端的电压成正比。(2)在电压一定时,导体中的电流跟导体的电阻成反比。知识梳理自主测试一二三二、欧姆定律及其应用1.内容导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。2.公式I=𝑈𝑅。3.推导式(1)U=IR;(2)R=𝑈𝐼。知识梳理自主测试一二三知识梳理自主测试一二三4.电阻的串联(1)串联电路的总电阻大于任何一个分电阻,导体的串联相当于增加了导体的长度。(2)串联电路的总电阻等于各用电器的电阻之和,即R=R1+R2。5.电阻的并联(1)并联电路的总电阻小于任何一个分电阻,导体的并联相当于增大了导体的横截面积。(2)并联电路总电阻的倒数等于各并联电阻的倒数之和,即1𝑅=1𝑅1+1𝑅2。知识梳理自主测试一二三三、电阻的测量2.器材:电源、开关、电流表、电压表、滑动变阻器、待测电阻和导线若干。3.电路图:4.滑动变阻器的作用:改变电路中的电流,调节待测电阻两端的电压,同时对电路起保护作用。1.原理:R=𝑈𝐼。知识梳理自主测试12341.下列电路中,已知电源电压相等,且R1I>I>II=𝑈𝑅知识梳理自主测试12342.李明同学在探究通过导体的电流与其两端电压的关系时,将记录的实验数据通过整理作出了如图所示的图象,下列说法错误的是()A.当在导体乙的两端加上1V的电压时,通过乙导体的电流为0.1AB.将甲、乙两导体并联接到电压为2V的电源上时,干路中的电流为0.6AC.导体甲的电阻小于导体乙的电阻D.导体两端的电压为零时,导体的电阻也为零知识梳理自主测试1234答案:D解析:选项A,由题图中乙图线可知,当U=1V时,I=0.1A,故选项A正确,不符合题意;选项B,当甲、乙两导体并联后接到电压为2V的电源上时,U甲=U乙=2V,由题图知I甲=0.4A,I乙=0.2A,I=0.6A,故选项B正确,不符合题意;选项C,加同样电压时,I甲>I乙,所以R甲
