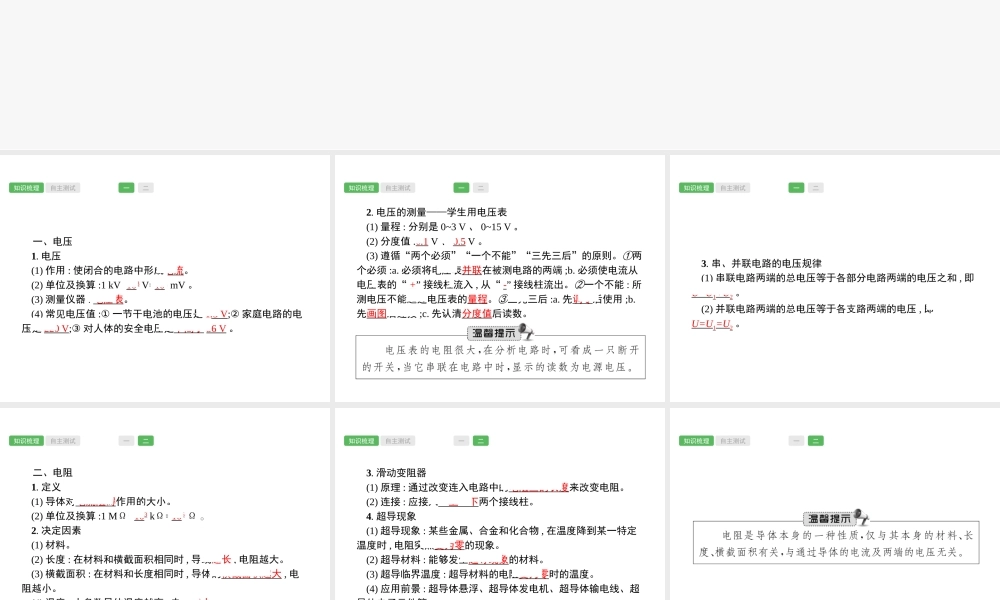

第16课时电压电阻知识梳理自主测试一二一、电压1.电压(1)作用:使闭合的电路中形成电流。(2)单位及换算:1kV=103V=106mV。(3)测量仪器:电压表。(4)常见电压值:①一节干电池的电压是1.5V;②家庭电路的电压是220V;③对人体的安全电压是不高于36V。知识梳理自主测试一二2.电压的测量——学生用电压表(1)量程:分别是0~3V、0~15V。(2)分度值:0.1V、0.5V。(3)遵循“两个必须”“一个不能”“三先三后”的原则。①两个必须:a.必须将电压表并联在被测电路的两端;b.必须使电流从电压表的“+”接线柱流入,从“-”接线柱流出。②一个不能:所测电压不能超过电压表的量程。③三先三后:a.先调零后使用;b.先画图后连接;c.先认清分度值后读数。知识梳理自主测试一二3.串、并联电路的电压规律(1)串联电路两端的总电压等于各部分电路两端的电压之和,即U=U1+U2。(2)并联电路两端的总电压等于各支路两端的电压,即U=U1=U2。知识梳理自主测试一二二、电阻1.定义(1)导体对电流阻碍作用的大小。(2)单位及换算:1MΩ=103kΩ=106Ω。2.决定因素(1)材料。(2)长度:在材料和横截面积相同时,导线越长,电阻越大。(3)横截面积:在材料和长度相同时,导体的横截面积越大,电阻越小。(4)温度:大多数导体温度越高,电阻越大。知识梳理自主测试一二3.滑动变阻器(1)原理:通过改变连入电路中的电阻丝的长度来改变电阻。(2)连接:应接入一上一下两个接线柱。4.超导现象(1)超导现象:某些金属、合金和化合物,在温度降到某一特定温度时,电阻突然变为零的现象。(2)超导材料:能够发生超导现象的材料。(3)超导临界温度:超导材料的电阻变为零时的温度。(4)应用前景:超导体悬浮、超导体发电机、超导体输电线、超导体电子元件等。知识梳理自主测试一二知识梳理自主测试12341.现代人的生活已经离不开电了,为了安全用电,我们对生活中一些“电”常识的了解必不可少。下列有关常见电压值的表述错误的是()A.一节干电池的电压是1.5VB.家庭电路的电压是220VC.手机电池电压一般是3.7VD.对人体安全的电压是36V答案:D解析:每一节新干电池电压是1.5V,A项不符合题意;家庭电路的电压是220V,B项不符合题意;目前市场上的手机电池的电压在3.7V左右,C项不符合题意;对人体安全的电压是不高于36V,D项符合题意。知识梳理自主测试12342.某同学连接的电路如图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为2V,则L1两端的电压为,L2两端的电压为。答案:4V2V解析:根据串联电路中总电压等于各分电压...
