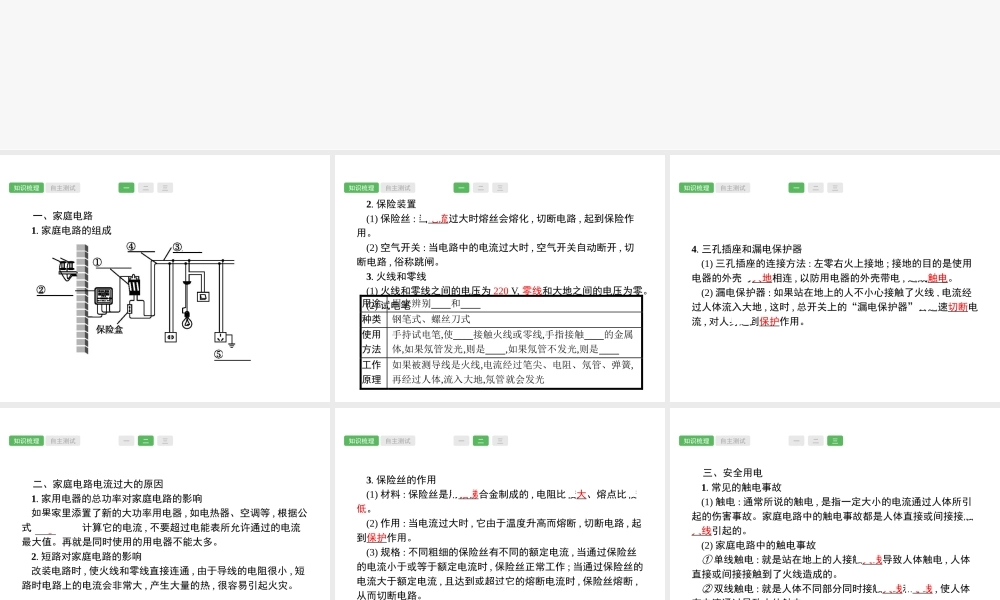

第19课时生活用电知识梳理自主测试一二三一、家庭电路1.家庭电路的组成知识梳理自主测试一二三2.保险装置(1)保险丝:当电流过大时熔丝会熔化,切断电路,起到保险作用。(2)空气开关:当电路中的电流过大时,空气开关自动断开,切断电路,俗称跳闸。3.火线和零线(1)火线和零线之间的电压为220V,零线和大地之间的电压为零。(2)试电笔用途用来辨别火线和零线种类钢笔式、螺丝刀式使用方法手持试电笔,使笔尖接触火线或零线,手指接触笔尾的金属体,如果氖管发光,则是火线,如果氖管不发光,则是零线工作原理如果被测导线是火线,电流经过笔尖、电阻、氖管、弹簧,再经过人体,流入大地,氖管就会发光知识梳理自主测试一二三4.三孔插座和漏电保护器(1)三孔插座的连接方法:左零右火上接地;接地的目的是使用电器的外壳与大地相连,以防用电器的外壳带电,造成触电。(2)漏电保护器:如果站在地上的人不小心接触了火线,电流经过人体流入大地,这时,总开关上的“漏电保护器”会迅速切断电流,对人身起到保护作用。知识梳理自主测试一二三二、家庭电路电流过大的原因1.家用电器的总功率对家庭电路的影响如果家里添置了新的大功率用电器,如电热器、空调等,根据公式计算它的电流,不要超过电能表所允许通过的电流最大值。再就是同时使用的用电器不能太多。2.短路对家庭电路的影响改装电路时,使火线和零线直接连通,由于导线的电阻很小,短路时电路上的电流会非常大,产生大量的热,很容易引起火灾。I=𝑃𝑈知识梳理自主测试一二三3.保险丝的作用(1)材料:保险丝是用铅锑合金制成的,电阻比较大、熔点比较低。(2)作用:当电流过大时,它由于温度升高而熔断,切断电路,起到保护作用。(3)规格:不同粗细的保险丝有不同的额定电流,当通过保险丝的电流小于或等于额定电流时,保险丝正常工作;当通过保险丝的电流大于额定电流,且达到或超过它的熔断电流时,保险丝熔断,从而切断电路。(4)为了用电安全,禁止用铜丝、铁丝等导线代替保险丝。知识梳理自主测试一二三三、安全用电1.常见的触电事故(1)触电:通常所说的触电,是指一定大小的电流通过人体所引起的伤害事故。家庭电路中的触电事故都是人体直接或间接接触火线引起的。(2)家庭电路中的触电事故①单线触电:就是站在地上的人接触火线导致人体触电,人体直接或间接接触到了火线造成的。②双线触电:就是人体不同部分同时接触火线和零线,使人体有电流通过导致人体触电。知识梳理自主测试一二三(3)高压触电①高压电弧触电:当高压带电体与人、动物和建筑物等物体...
