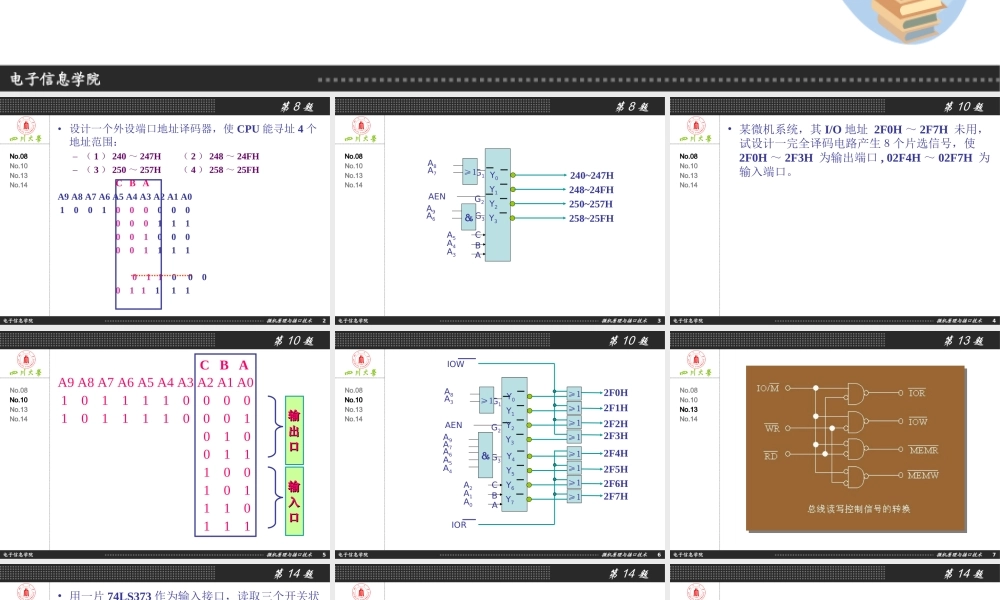

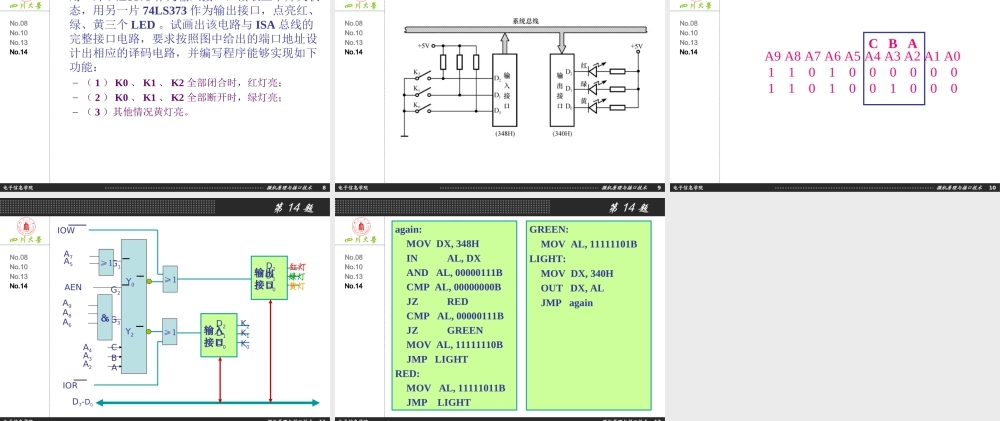

电子信息学院习题解答PrincipleofMicrocomputerandInterfaceTechnologyElectronicsInformationEngineeringSichuanUniversityEI微机原理与接口技术第6章习题解答电子信息学院2微机原理与接口技术No.08No.10No.13No.14第8题•设计一个外设端口地址译码器，使CPU能寻址4个地址范围：–（1）240～247H（2）248～24FH–（3）250～257H（4）258～25FHCBAA9A8A7A6A5A4A3A2A1A01001000000000111001000001111011000011111No.08电子信息学院3微机原理与接口技术No.08No.10No.13No.14第8题No.08CBAG3G1G2A5A4A3≥1AENA7A8Y0Y1&A6A9Y2Y3240~247H248~24FH250~257H258~25FH电子信息学院4微机原理与接口技术No.08No.10No.13No.14第10题•某微机系统，其I/O地址2F0H～2F7H未用，试设计一完全译码电路产生８个片选信号，使2F0H～2F3H为输出端口,02F4H～02F7H为输入端口。No.08电子信息学院5微机原理与接口技术No.08No.10No.13No.14第10题No.10A9A8A7A6A5A4A3A2A1A010111100001011110001010011100101110111输入口输入口输出口输出口CBA电子信息学院6微机原理与接口技术No.08No.10No.13No.14第10题No.10CBAG3G1G2A2A1A0≥1AENA3A8Y0Y1&A7A9Y2Y3A5A4A6Y4Y5Y6Y7≥1≥1≥1≥1IOW≥1≥1≥1≥1IOR2F0H2F1H2F2H2F3H2F4H2F5H2F6H2F7H电子信息学院7微机原理与接口技术No.08No.10No.13No.14第13题No.13电子信息学院8微机原理与接口技术No.08No.10No.13No.14第14题•用一片74LS373作为输入接口，读取三个开关状态，用另一片74LS373作为输出接口，点亮红、绿、黄三个LED。试画出该电路与ISA总线的完整接口电路，要求按照图中给出的端口地址设计出相应的译码电路，并编写程序能够实现如下功能：–（1）K0、K1、K2全部闭合时，红灯亮；–（2）K0、K1、K2全部断开时，绿灯亮；–（3）其他情况黄灯亮。No.14电子信息学院9微机原理与接口技术No.08No.10No.13No.14第14题No.14电子信息学院10微机原理与接口技术No.08No.10No.13No.14第14题No.14A9A8A7A6A5A4A3A2A1A011010000001101001000CBA电子信息学院11微机原理与接口技术No.08No.10No.13No.14第14题No.14CBAG3G1G2A4A3A2≥1AENA5A7Y0&A8A9Y2A6输出接口IOW≥1IOR≥1输入接口D0D1D2D0D1D2K0K1K2黄灯绿灯红灯D7-D0电子信息学院12微机原理与接口技术No.08No.10No.13No.14第14题No.14again:MOVDX,348HINAL,DXANDAL,00000111BCMPAL,00000000BJZREDCMPAL,00000111BJZGREENMOVAL,11111110BJMPLIGHTRED:MOVAL,11111011BJMPLIGHTGREEN:MOVAL,11111101BLIGHT:MOVDX,340HOUTDX,ALJMPagain
