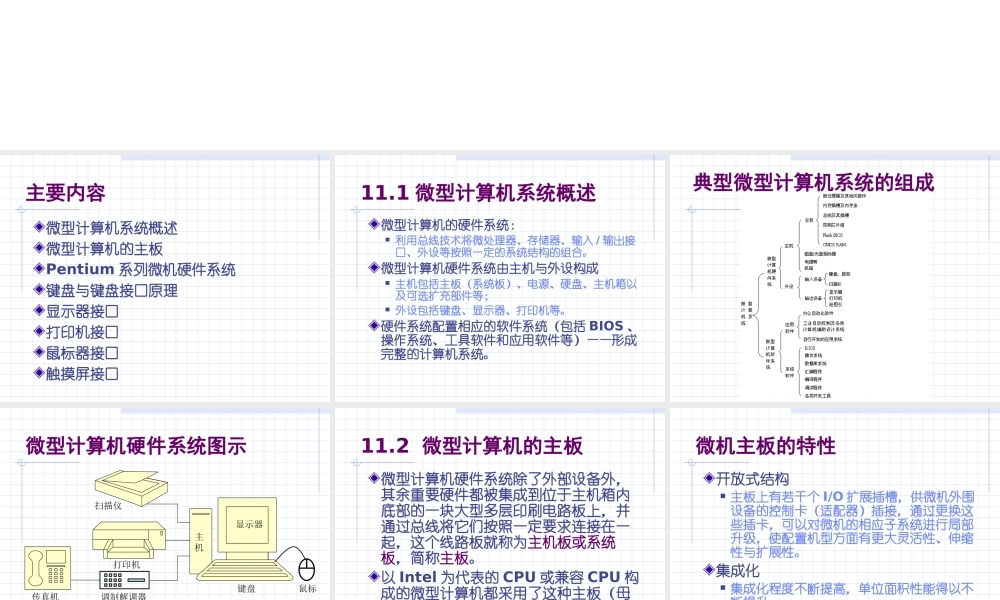

第11章微型计算机系统微机原理与接口技术主要内容微型计算机系统概述微型计算机的主板Pentium系列微机硬件系统键盘与键盘接口原理显示器接口打印机接口鼠标器接口触摸屏接口11.1微型计算机系统概述微型计算机的硬件系统：利用总线技术将微处理器、存储器、输入/输出接口、外设等按照一定的系统结构的组合。微型计算机硬件系统由主机与外设构成主机包括主板（系统板）、电源、硬盘、主机箱以及可选扩充部件等；外设包括键盘、显示器、打印机等。硬件系统配置相应的软件系统（包括BIOS、操作系统、工具软件和应用软件等）——形成完整的计算机系统。典型微型计算机系统的组成微型计算机硬件系统图示键盘显示器主机鼠标调制解调器传真机打印机扫描仪11.2微型计算机的主板微型计算机硬件系统除了外部设备外，其余重要硬件都被集成到位于主机箱内底部的一块大型多层印刷电路板上，并通过总线将它们按照一定要求连接在一起，这个线路板就称为主机板或系统板，简称主板。以Intel为代表的CPU或兼容CPU构成的微型计算机都采用了这种主板（母板）结构。微机主板的特性开放式结构主板上有若干个I/O扩展插槽，供微机外围设备的控制卡（适配器）插接，通过更换这些插卡，可以对微机的相应子系统进行局部升级，使配置机型方面有更大灵活性、伸缩性与扩展性。集成化集成化程度不断提高，单位面积性能得以不断提升。主板的主要部件（模块）微处理器、BIOS、存储器模块、I/O控制模块及各种插槽（或插座）等，简要介绍几种重要部件：微处理器（CPU），微机系统主板中最为重要的部件，本书前面章节对微处理器作了较为全面系统的介绍。控制芯片组也称主板系统管理芯片，负责维持整个系统的正常运转。其中有两个重要的芯片即北桥芯片（主控芯片）和南桥芯片（I/O管理芯片）；CMOS、中断控制器、系统定时/计数器等功能已集成到芯片中。主板的主要部件（续）I/O控制芯片提供对并行接口、串行接口、USB接口以及CPU风扇等的管理与支持；不断增加新的功能，如提供对PS2接口、游戏或虚拟现实操纵杆的支持以及微处理器过电压保护等。BIOS（BasisI/OSystem，基本输入/输出系统）BIOS存放在主板上的ROM区，或采用Flash存放BIOS程序；BIOS在汇编语言级上向系统程序、应用程序提供外设的控制功能，包括开机自检、引导装入，显示器、通信接口、键盘、打印机的字符传送、图形发生等；实现即插即用（PnP），自动电源管理（APM）等功能；BIOS提供时间、...
