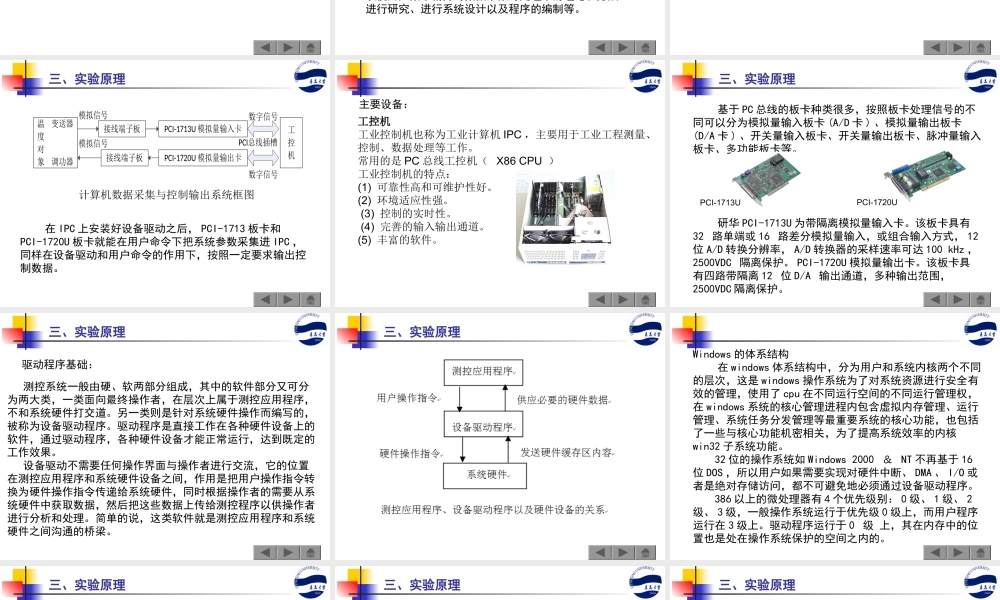

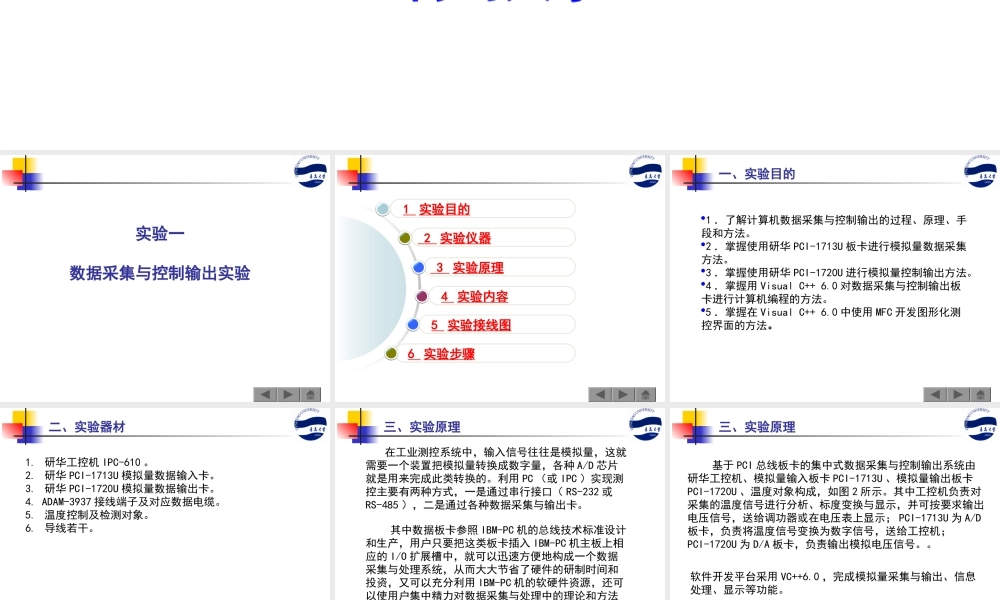

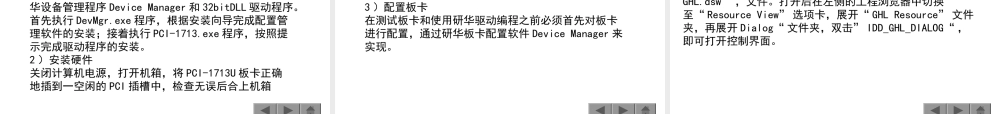

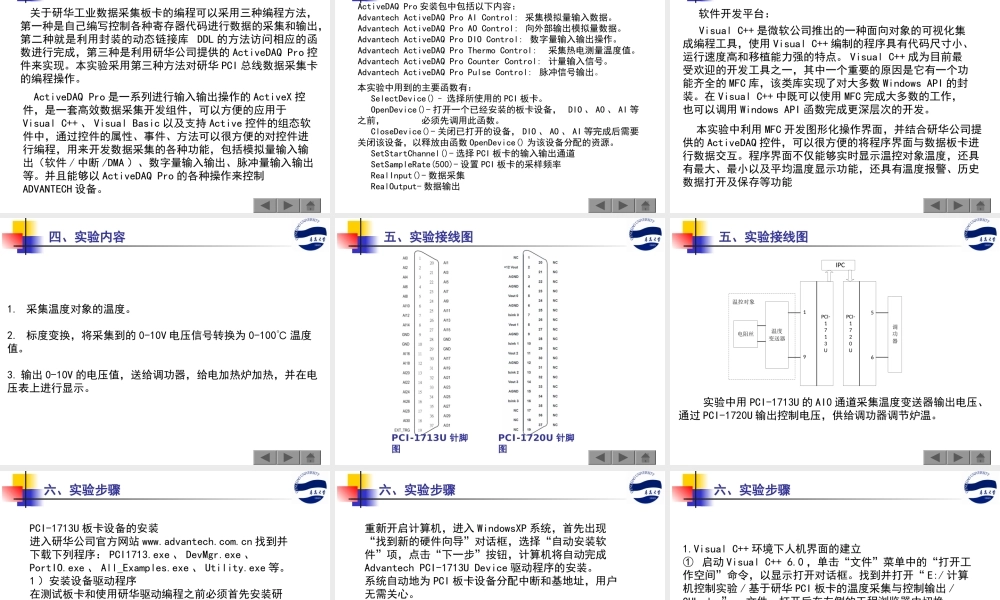

国家级精品课程《计算机控制技术》实验主讲教师：吴贺荣主讲教师：吴贺荣青岛大学实验一数据采集与控制输出实验1实验目的2实验仪器3实验原理4实验内容6实验步骤5实验接线图1．了解计算机数据采集与控制输出的过程、原理、手段和方法。2．掌握使用研华PCI-1713U板卡进行模拟量数据采集方法。3．掌握使用研华PCI-1720U进行模拟量控制输出方法。4．掌握用VisualC++6.0对数据采集与控制输出板卡进行计算机编程的方法。5．掌握在VisualC++6.0中使用MFC开发图形化测控界面的方法。一、实验目的1.研华工控机IPC-610。2.研华PCI-1713U模拟量数据输入卡。3.研华PCI-1720U模拟量数据输出卡。4.ADAM-3937接线端子及对应数据电缆。5.温度控制及检测对象。6.导线若干。二、实验器材在工业测控系统中，输入信号往往是模拟量，这就需要一个装置把模拟量转换成数字量，各种A/D芯片就是用来完成此类转换的。利用PC（或IPC）实现测控主要有两种方式，一是通过串行接口（RS-232或RS-485），二是通过各种数据采集与输出卡。其中数据板卡参照IBM-PC机的总线技术标准设计和生产，用户只要把这类板卡插入IBM-PC机主板上相应的I/O扩展槽中，就可以迅速方便地构成一个数据采集与处理系统，从而大大节省了硬件的研制时间和投资，又可以充分利用IBM-PC机的软硬件资源，还可以使用户集中精力对数据采集与处理中的理论和方法进行研究、进行系统设计以及程序的编制等。三、实验原理三、实验原理基于PCI总线板卡的集中式数据采集与控制输出系统由研华工控机、模拟量输入板卡PCI-1713U、模拟量输出板卡PCI-1720U、温度对象构成，如图2所示。其中工控机负责对采集的温度信号进行分析、标度变换与显示，并可按要求输出电压信号，送给调功器或在电压表上显示；PCI-1713U为A/D板卡，负责将温度信号变换为数字信号，送给工控机；PCI-1720U为D/A板卡，负责输出模拟电压信号。。软件开发平台采用VC++6.0，完成模拟量采集与输出、信息处理、显示等功能。PCI-1713U模拟量输入卡PCI-1720U模拟量输出卡工控机温变送器度对象调功器接线端子板接线端子板PCI总线插槽模拟信号数字信号数字信号模拟信号计算机数据采集与控制输出系统框图三、实验原理在IPC上安装好设备驱动之后，PCI-1713板卡和PCI-1720U板卡就能在用户命令下把系统参数采集进IPC，同样在设备驱动和用户命令的作用下，按照一定要求输出控制数据。主要设备：工控机工业控制机也称为工业计算机IPC，主要用于工业工程测量、控...
