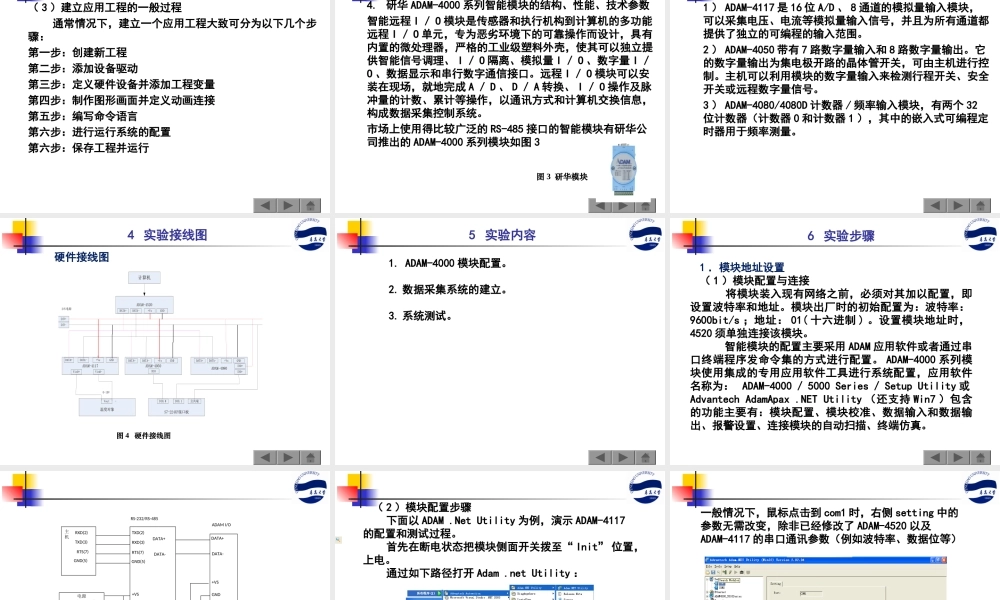

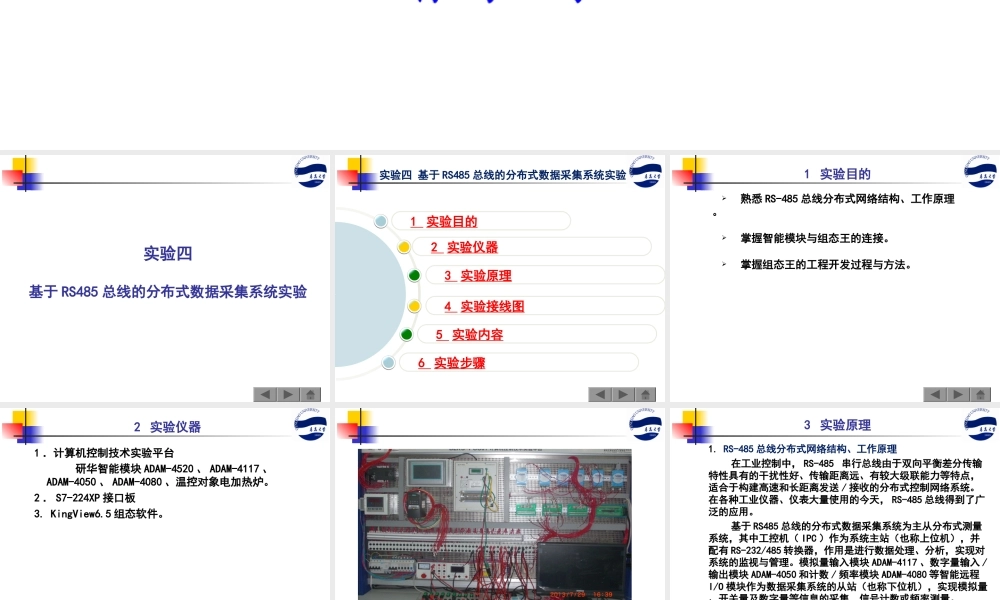

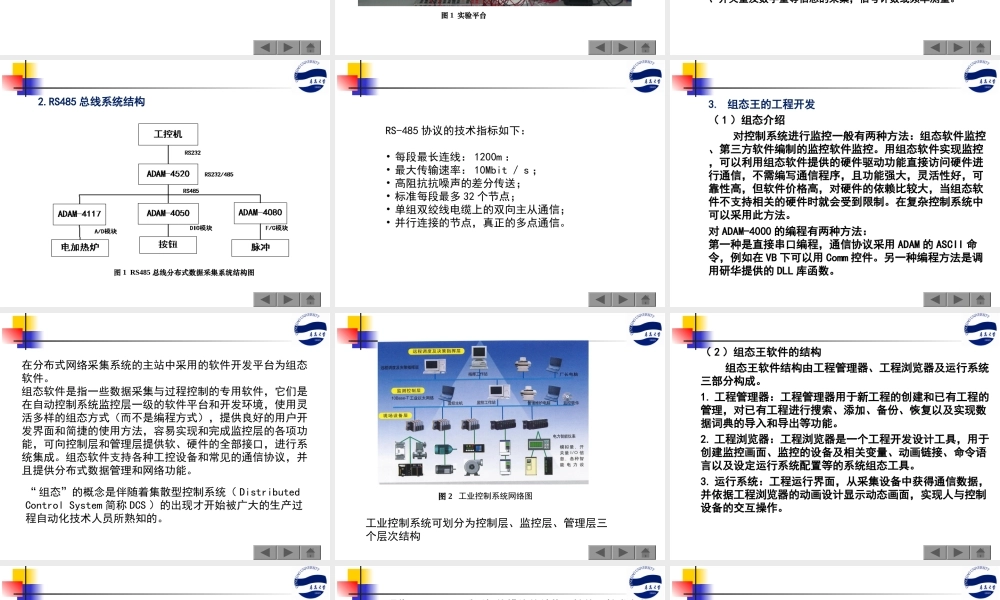

国家级精品课程《计算机控制技术》主讲教师：吴贺荣主讲教师：吴贺荣青岛大学实验四基于RS485总线的分布式数据采集系统实验1实验目的2实验仪器实验四基于RS485总线的分布式数据采集系统实验3实验原理4实验接线图5实验内容6实验步骤1实验目的熟悉RS-485总线分布式网络结构、工作原理。掌握智能模块与组态王的连接。掌握组态王的工程开发过程与方法。1．计算机控制技术实验平台研华智能模块ADAM-4520、ADAM-4117、ADAM-4050、ADAM-4080、温控对象电加热炉。2．S7-224XP接口板3.KingView6.5组态软件。2实验仪器图1实验平台1.RS-485总线分布式网络结构、工作原理在工业控制中，RS-485串行总线由于双向平衡差分传输特性具有的干扰性好、传输距离远、有较大级联能力等特点，适合于构建高速和长距离发送/接收的分布式控制网络系统。在各种工业仪器、仪表大量使用的今天，RS-485总线得到了广泛的应用。基于RS485总线的分布式数据采集系统为主从分布式测量系统，其中工控机（IPC）作为系统主站（也称上位机），并配有RS-232/485转换器，作用是进行数据处理、分析，实现对系统的监视与管理。模拟量输入模块ADAM-4117、数字量输入/输出模块ADAM-4050和计数/频率模块ADAM-4080等智能远程I/O模块作为数据采集系统的从站（也称下位机），实现模拟量、开关量及数字量等信息的采集，信号计数或频率测量。3实验原理图1RS485总线分布式数据采集系统结构图2.RS485总线系统结构RS-485协议的技术指标如下：•每段最长连线：1200m：•最大传输速率：10Mbit／s；•高阻抗抗噪声的差分传送；•标准每段最多32个节点；•单组双绞线电缆上的双向主从通信；•并行连接的节点，真正的多点通信。3.组态王的工程开发（1）组态介绍对控制系统进行监控一般有两种方法：组态软件监控、第三方软件编制的监控软件监控。用组态软件实现监控，可以利用组态软件提供的硬件驱动功能直接访问硬件进行通信，不需编写通信程序，且功能强大，灵活性好，可靠性高，但软件价格高，对硬件的依赖比较大，当组态软件不支持相关的硬件时就会受到限制。在复杂控制系统中可以采用此方法。对ADAM-4000的编程有两种方法：第一种是直接串口编程，通信协议采用ADAM的ASCII命令，例如在VB下可以用Comm控件。另一种编程方法是调用研华提供的DLL库函数。在分布式网络采集系统的主站中采用的软件开发平台为组态软件。组态软件是指一些数据采集与过程控制的专用软件，它们是在自动控制系统监控层一级的软件...
