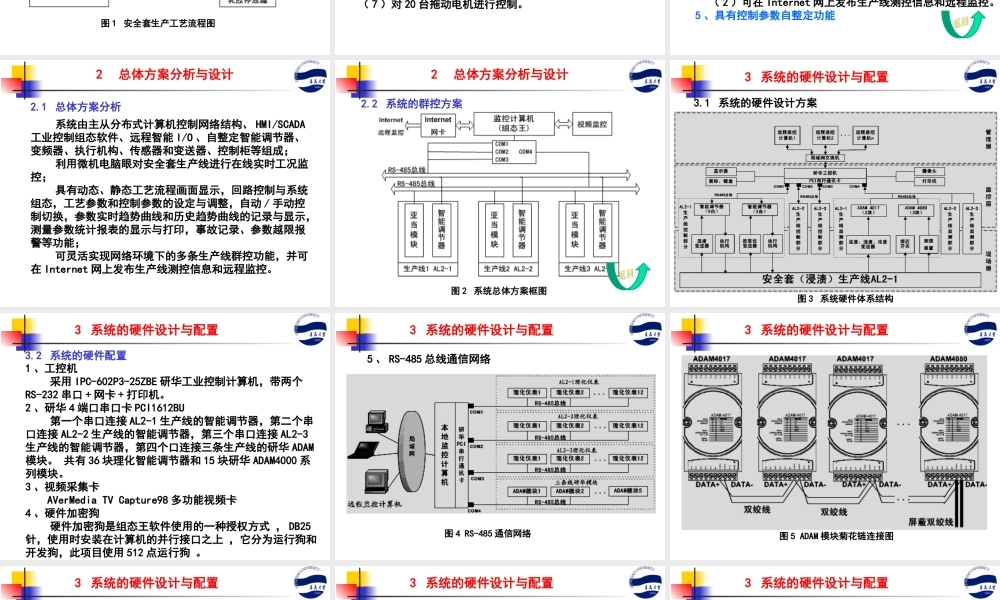

国家级精品课程《计算机控制技术》主讲教师:于海生教授主讲教师:于海生教授青岛大学第38讲工程案例工程案例—安全套浸渍生产线计算机控制系统2总体方案分析与设计3系统的硬件设计与配置4工业参数的检测与控制5控制系统的软件设计与实现1概述6系统的抗干扰与可靠性设计1.1安全套生产工艺流程简介安全套生产的主要原料为液态乳胶,辅助原料为碱水、有机酸、香精等。工艺流程如图1所示,主要分为洗模、浸胶、烘干、卷边、脱套等环节。每一只安全套都要经过以上环节然后送至电检中心检验完毕后包装成品。其中浸胶工艺的水平直接影响到成品的品质,是生产的关键环节。为了保证套膜的厚度均匀性,避免产生细小的“砂眼”,目前的浸胶工艺均采用三次浸胶技术。1概述图1安全套生产工艺流程图1概述1.2项目设计要求1、自动控制要求(1)一次胶、二次胶、三次胶浆位监测与控制。(2)洗模水(超声波水)温度监测与控制。(3)一次胶、二次胶、三次胶温度监测与控制。(4)碱水槽温度监测与控制。(5)1号烘箱、2号烘箱、3号烘箱、4号烘箱温度监测与控制。(6)生产线主、从传动电机采用变频器进行同步传动控制,三个胶浆槽搅拌电机采用变频器进行调速控制。(7)对20台拖动电机进行控制。1概述2、自动监测要求(1)一次浸胶室、二次浸胶室、三次浸胶室的温度和湿度显示。(2)6个乳胶停放罐温度显示。(3)生产线车速显示。(4)利用电脑眼对安全套生产线进行在线实时工况监测。3、自动记录要求(1)产品总计数。(2)班组产品总计数。4、网络环境下的系统测控功能实现(1)可实现网络环境下的多条生产线群控功能。(2)可在Internet网上发布生产线测控信息和远程监控。5、具有控制参数自整定功能1概述2.1总体方案分析系统由主从分布式计算机控制网络结构、HMI/SCADA工业控制组态软件、远程智能I/O、自整定智能调节器、变频器、执行机构、传感器和变送器、控制柜等组成;利用微机电脑眼对安全套生产线进行在线实时工况监控;具有动态、静态工艺流程画面显示,回路控制与系统组态,工艺参数和控制参数的设定与调整,自动/手动控制切换,参数实时趋势曲线和历史趋势曲线的记录与显示,测量参数统计报表的显示与打印,事故记录、参数越限报警等功能;可灵活实现网络环境下的多条生产线群控功能,并可在Internet网上发布生产线测控信息和远程监控。2总体方案分析与设计2.2系统的群控方案图2系统总体方案框图2总体方案分析与设计3系统的硬件设计与配置3.1系统的硬...
