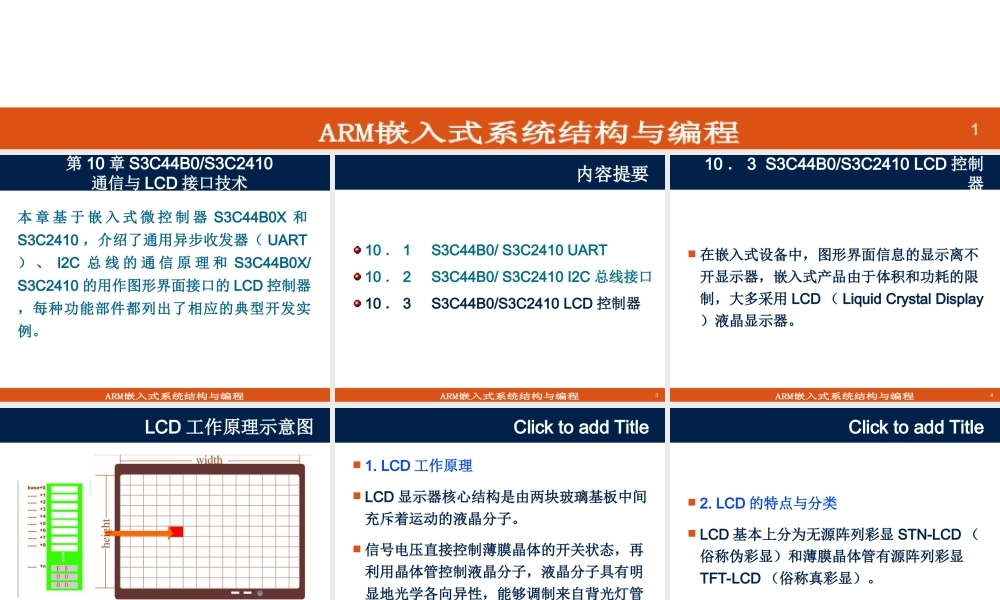

1TM1配套教材：《ARM嵌入式系统结构与编程》，邱铁编著，清华大学出版社，2009,3ARM嵌入式系统结构与编程2TM第10章S3C44B0/S3C2410通信与LCD接口技术本章基于嵌入式微控制器S3C44B0X和S3C2410，介绍了通用异步收发器（UART）、I2C总线的通信原理和S3C44B0X/S3C2410的用作图形界面接口的LCD控制器，每种功能部件都列出了相应的典型开发实例。3TM3内容提要10．1S3C44B0/S3C2410UART10．2S3C44B0/S3C2410I2C总线接口10．3S3C44B0/S3C2410LCD控制器4TM410．3S3C44B0/S3C2410LCD控制器在嵌入式设备中，图形界面信息的显示离不开显示器，嵌入式产品由于体积和功耗的限制，大多采用LCD（LiquidCrystalDisplay）液晶显示器。5TM5LCD工作原理示意图6TM6ClicktoaddTitle1.LCD工作原理LCD显示器核心结构是由两块玻璃基板中间充斥着运动的液晶分子。信号电压直接控制薄膜晶体的开关状态，再利用晶体管控制液晶分子，液晶分子具有明显地光学各向异性，能够调制来自背光灯管发射的光线，实现图像的显示。7TM7ClicktoaddTitle2.LCD的特点与分类LCD基本上分为无源阵列彩显STN-LCD（俗称伪彩显）和薄膜晶体管有源阵列彩显TFT-LCD（俗称真彩显）。8TM8ClicktoaddTitleSTN（SuperTwistedNematic）屏幕，又称为超扭曲向列型液晶显示屏幕。在传统单色液晶显示器上加入了彩色滤光片，并将单色显示矩阵中的每一像素分成三个像素，分别通过彩色滤光片显示红、绿、蓝三原色，以此达到显示彩色的作用，颜色以淡绿色和橘色为主。9TM9ClicktoaddTitleTFT（ThinFilmTransistor）即薄膜场效应晶体管显示屏，它的每个液晶像素点都是由集成在像素点后面的薄膜晶体管来控制，使每个像素都能保持一定电压，从而可以大大提高反应时间，一般TFT屏可视角度大，一般可达到130度左右，主要应用在高端显示产品。10TM1010．3．2S3C44B0/S3C2410LCD控制器模块在S3C44B0和S3C2410内部集成了LCD控制器，其逻辑功能是将LCD的图像数据从主存的视频缓冲区域传送到外部LCD设备。11TM11ClicktoaddTitleS3C44B0LCD控制器：支持彩色、灰度、单色LCD面板；支持三种LCD显示模式：4位双扫描、4位单扫描、8位单扫描；支持单色、4级和16级灰度显示；支持256色的STN显示器面板；支持多虚拟显示屏（支持硬件横向、纵向滚屏）；支持系统主存作为显存；专用的DMA传送支持，负责将存储在主存中的视频帧直接传送到LCD缓存中；支持多分辨率：640x480，320x240，160x160的实际显示...
