8.2　立体图形的直观图.pptx

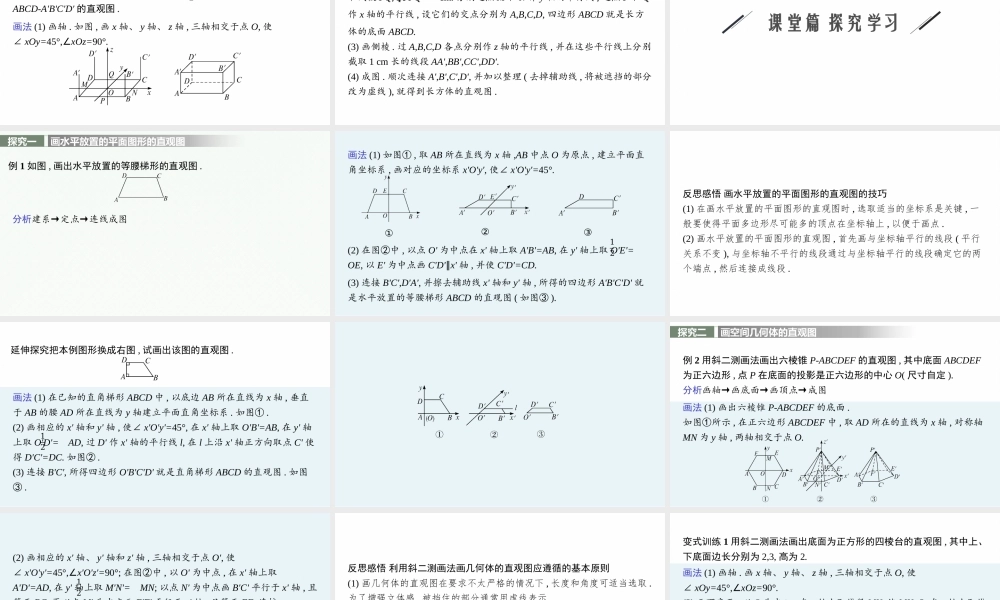

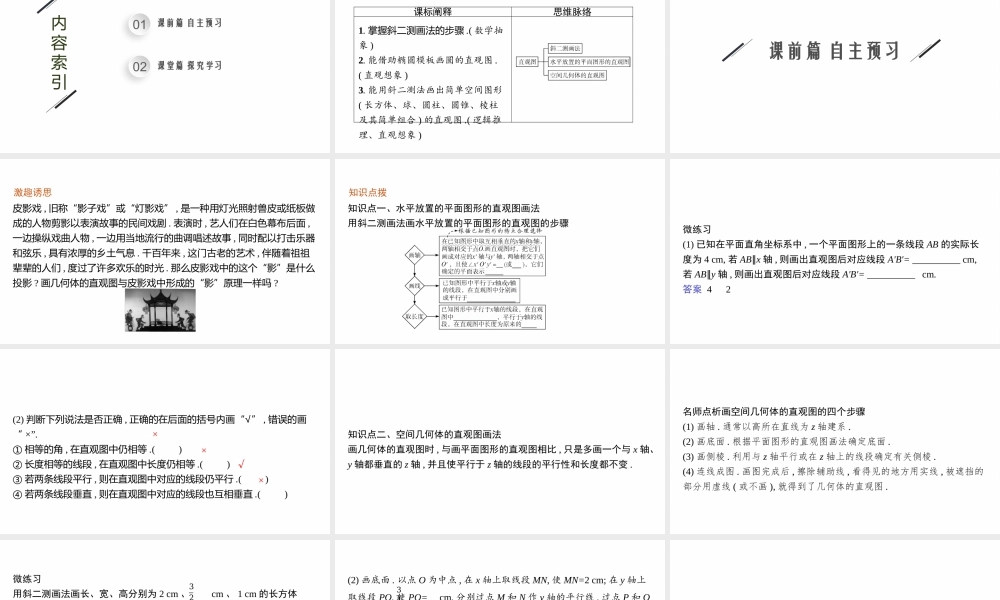

高中同步学案优化设计,GAO ZHONG TONG BU XUE AN YOU HUA SHE JI,第八章,2022,内容索引,课前篇 自主预习,课堂篇 探究学习,1.掌握斜二测画法的步骤.(数学抽象)2.能借助椭圆模板画圆的直观图.(直观想象)3.能用斜二测法画出简单空间图形(长方体、球、圆柱、圆锥、棱柱及其简单组合)的直观图.(逻辑推理、直观想象),课前篇 自主预习,激趣诱思,皮影戏,旧称“影子戏”或“灯影戏”,是一种用灯光照射兽皮或纸板做成的人物剪影以表演故事的民间戏剧.表演时,艺人们在白色幕布后面,一边操纵戏曲人物,一边用当地流行的曲调唱述故事,同时配以打击乐器和弦乐,具有浓厚的乡土气息.千百年来,这门古老的艺术,伴随着祖祖辈辈的人们,度过了许多欢乐的时光.那么皮影戏中的这个“影”是什么投影?画几何体的直观图与皮影戏中形成的“影”原理一样吗?,知识点拨,知识点一、水平放置的平面图形的直观图画法用斜二测画法画水平放置的平面图形的直观图的步骤,微练习(1)已知在平面直角坐标系中,一个平面图形上的一条线段AB的实际长度为4 cm,若ABx轴,则画出直观图后对应线段AB=cm,若ABy轴,则画出直观图后对应线段AB=cm.答案 42,(2)判断下列说法是否正确,正确的在后面的括号内画“”,错误的画“”.相等的角,在直观图中仍相等.()长度相等的线段,在直观图中长度仍相等.()若两条线段平行,则在直观图中对应的线段仍平行.()若两条线段垂直,则在直观图中对应的线段也互相垂直.(),知识点二、空间几何体的直观图画法画几何体的直观图时,与画平面图形的直观图相比,只是多画一个与x轴、y轴都垂直的z轴,并且使平行于z轴的线段的平行性和长度都不变.,名师点析画空间几何体的直观图的四个步骤(1)画轴.通常以高所在直线为z轴建系.(2)画底面.根据平面图形的直观图画法确定底面.(3)画侧棱.利用与z轴平行或在z轴上的线段确定有关侧棱.(4)连线成图.画图完成后,擦除辅助线,看得见的地方用实线,被遮挡的部分用虚线(或不画),就得到了几何体的直观图.,微练习用斜二测画法画长、宽、高分别为2 cm、cm、1 cm的长方体ABCD-ABCD的直观图.,画法(1)画轴.如图,画x轴、y轴、z轴,三轴相交于点O,使xOy=45,xOz=90.,(2)画底面.以点O为中点,在x轴上取线段MN,使MN=2 cm;在y轴上取线段PQ,使PQ=cm.分别过点M和N作y轴的平行线,过点P和Q作x轴的平行线,设它们的交点分别为A,B,C,D,四边形ABCD就是长方体的底面ABCD.(3)画侧棱.过A,B,C,D各点分别作z轴的平行线,并在这些平行线上分别截取1 cm长的线段AA,BB,CC,DD.(4)成图.顺次连接A,B,C,D,并加以整理(去掉辅助线,将被遮挡的部分改为虚线),就得到长方体的直观图.,课堂篇 探究学习,例1如图,画出水平放置的等腰梯形的直观图.,分析建系定点连线成图,画法(1)如图,取AB所在直线为x轴,AB中点O为原点,建立平面直角坐标系,画对应的坐标系xOy,使xOy=45.,(2)在图中,以点O为中点在x轴上取AB=AB,在y轴上取OE=OE,以E为中点画CDx轴,并使CD=CD.,(3)连接BC,DA,并擦去辅助线x轴和y轴,所得的四边形ABCD就是水平放置的等腰梯形ABCD的直观图(如图).,反思感悟 画水平放置的平面图形的直观图的技巧(1)在画水平放置的平面图形的直观图时,选取适当的坐标系是关键,一般要使得平面多边形尽可能多的顶点在坐标轴上,以便于画点.(2)画水平放置的平面图形的直观图,首先画与坐标轴平行的线段(平行关系不变),与坐标轴不平行的线段通过与坐标轴平行的线段确定它的两个端点,然后连接成线段.,延伸探究把本例图形换成右图,试画出该图的直观图.,画法(1)在已知的直角梯形ABCD中,以底边AB所在直线为x轴,垂直于AB的腰AD所在直线为y轴建立平面直角坐标系.如图.(2)画相应的x轴和y轴,使xOy=45,在x轴上取OB=AB,在y轴上取OD=AD,过D作x轴的平行线l,在l上沿x轴正方向取点C使得DC=DC.如图.(3)连接BC,所得四边形OBCD就是直角梯形ABCD的直观图.如图.,例2用斜二测画法画出六棱锥P-ABCDEF的直观图,其中底面ABCDEF为正六边形,点P在底面的投影是正六边形的中心O(尺寸自定).分析画轴画底面画顶点成图,画法(1)画出六棱锥P-ABCDEF的底面.如图所示,在正六边形ABCDEF中,取AD所在的直线为x轴,对称轴MN为y轴,两轴相交于点O.,(2)画相应的x轴、y轴和z轴,三轴相交于点O,使xOy=45,xOz=90;在图中,以O为中点,在x轴上取AD=AD,在y轴上取MN=MN;以点N为中点画BC平行于x轴,且等于BC;再以点M为中点画EF平行于x轴,且等于EF;连接AB,CD,DE,FA,得正六边形ABCDEF水平放置的直观图ABCDEF.(3)画正六棱锥P-ABCDEF的顶点.在z轴上取点P,使PO=PO.(4)成图.连接PA,PB,PC,PD,PE,PF,并进行整理,便得到六棱锥P-ABCDEF的直观图P-ABCDEF,如图所示.,反思感悟 利用斜二测画法画几何体的直观图应遵循的基本原则(1)画几何体的直观图在要求不太严格的情况下,长度和角度可适当选取.为了增强立体感,被挡住的部分通常用虚线表示.(2)画法规则可简记为:两轴夹角为45,竖轴垂直仍不变,平行不变,长度横竖不变,纵折半.(3)画空间几何体的直观图,要注意选取适当的坐标原点,建立坐标系画出坐标轴.,变式训练1用斜二测画法画出底面为正方形的四棱台的直观图,其中上、下底面边长分别为2,3,高为2.,画法(1)画轴.画x轴、y轴、z轴,三轴相交于点O,使xOy=45,xOz=90.(2)画下底面.以O为中心,在x轴上取线段MN,使MN=3,在y轴上取线段PQ,使PQ=1.5.分别过点M和点N作y轴的平行线,过点P和点Q作x轴的平行线,设它们的交点分别为A,B,C,D,则四边形ABCD即为四棱台的下底面.(3)画上底面.在z轴上取一点O,使OO=2,过点O画直线a和直线b,使直线ax轴,直线by轴,在平面aOb内以O为中心画水平放置的边长为2的正方形的直观图ABCD.,(4)连线.被遮挡的线画成虚线(如图),擦去辅助线并整理就得到四棱台的直观图(如图).,例3如图,梯形A1B1C1D1是一水平放置的平面图形ABCD的直观图.若A1D1Oy,A1B1C1D1,A1B1=C1D1=2,A1D1=OD1=1.试画出原四边形的形状,并求原图形的面积.,分析解答本题可先由斜二测画法的逆步骤来作图,先确定点,再连线画出原图,然后进行计算.,画法如图,建立平面直角坐标系xOy,在x轴上截取OD=OD1=1,OC=OC1=2.在过点D的y轴的平行线上截取DA=2D1A1=2.在过点A的x轴的平行线上截取AB=A1B1=2.连接BC,即得到了原图形(如图).由作法可知,原四边形ABCD是直角梯形,上、下底长度分别为AB=2,CD=3,反思感悟 直观图的还原技巧(1)由直观图还原为原图形是画直观图的逆过程:一是在直观图中建立坐标系xOy,使xOy=45,对应地建立直角坐标系xOy;二是平行x轴的线段长度不变,平行y轴的线段扩大为原来的2倍;三是对于相邻两边不与x,y轴平行的顶点可通过作x轴、y轴的平行线变换确定其在xOy中的位置.还原时,要注意坐标系变化前后变化的量与不变的量,计算时要结合两个坐标轴确定数据.,变式训练2如图,在直观图中,四边形OABC为菱形且边长为2 cm,则在xOy坐标中原四边形OABC为(填形状),面积为 cm2.,答案 矩形8解析 由题意,结合斜二测画法可知,四边形OABC为矩形,且OA=2 cm,OC=4 cm,所以四边形OABC的面积S=24=8(cm2).,水平放置的平面图形的直观图画法典例如图所示,在平面直角坐标系中,已知O(0,0),A(1,3),B(3,1),C(4,6),D(2,5).试用斜二测画法画出水平放置的四边形ABCD的直观图.,画图(1)先画x轴和y轴,使xOy=45,如图.(2)在原图中作AEx轴,垂足为E(1,0).,(3)在x轴上截取OE=OE,作AEy轴,截取EA=1.5.(4)同理确定点B,C,D,其中BG=0.5,CH=3,DF=2.5.(5)连线成图(去掉辅助线),如图,即水平放置的四边形ABCD的直观图.,方法点睛利用斜二测画法画直观图时应注意(1)在已知图形中x轴,y轴的选取,应尽可能多地使图形的点落在坐标轴上,有的点不满足时应作辅助线,与x轴,y轴垂直的线段是最常用的辅助线.(2)垂直于x轴,y轴的线段在坐标系xOy下的长度变化切勿混淆.,1.(多选题)(2021江苏广陵校级期中)利用斜二测画法得到的下列结论中正确的是()A.水平放置的三角形的直观图是三角形B.水平放置的正方形的直观图是正方形C.水平放置的菱形的直观图是菱形D.水平放置的平行四边形的直观图是平行四边形,答案 AD解析 对于A,在水平放置的三角形的直观图中,三角形底边上的高与底边的夹角为45或135,底边上的高的长度减少为原来的一半,依然是三角形,故A正确;对于B,正方形中的直角,在直观图中变为45或135,故B错误;对于C,菱形的对角线互相垂直平分,在直观图中对角线的夹角变为45,故C错误;对于D,由斜二测画法知,水平放置的平行四边形的直观图还是平行四边形,故D正确.故选AD.,2.如图,已知等腰三角形ABC,则下图所示的四个图形中,可能是水平放置的ABC的直观图的是(),A.B.C.D.,答案 D解析 当xOy=135时,其直观图是;当xOy=45时,其直观图是.,3.水平放置的ABC的直观图如图所示,则ABC的面积为.,答案 2,解析 把水平放置的ABC的直观图还原为原图形,如图所示,则ABC的面积为S=22=2.,4.如图为一个水平放置的矩形ABCO,在直角坐标系xOy中,点B的坐标为(4,2),则用斜二测画法画出的该矩形的直观图中,顶点B到x轴的距离为.,更多精彩内容请登录志鸿优化网http:/www.zhyh.org/,本 课 结 束,
