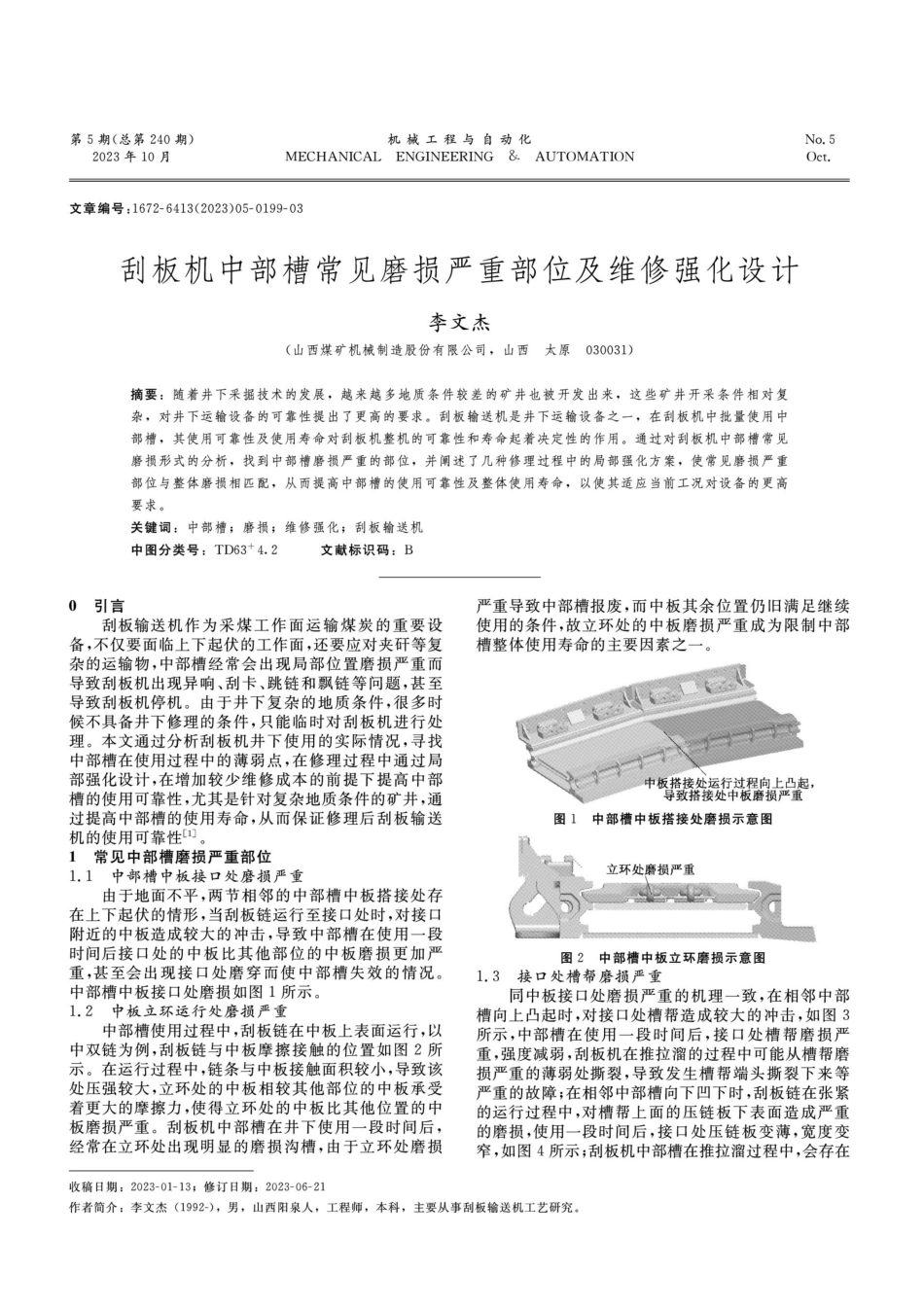

第5期（总第240期）2023年10月机械工程与自动化MECHANICALENGINEERING＆AUTOMATIONNo.5Oct.文章编号：1672-6413(2023)05-0199-03刮板机中部槽常见磨损严重部位及维修强化设计李文杰（山西煤矿机械制造股份有限公司，山西太原030031)摘要：随着井下采掘技术的发展，越来越多地质条件较差的矿并也被开发出来，这些矿并开采条件相对复杂，对井下运输设备的可靠性提出了更高的要求。刮板输送机是井下运输设备之一，在刮板机中批量使用中部槽，其使用可靠性及使用寿命对刮板机整机的可靠性和寿命起着决定性的作用。通过对刮板机中部槽常见磨损形式的分析，找到中部槽磨损严重的部位，并阐述了几种修理过程中的局部强化方案，使常见磨损严重部位与整体磨损相匹配，从而提高中部槽的使用可靠性及整体使用寿命，以使其适应当前工况对设备的更高要求。关键词：中部槽；磨损；维修强化；刮板输送机中图分类号：TD63+4.2文献标识码：B0引言刮板输送机作为采煤工作面运输煤炭的重要设备，不仅要面临上下起伏的工作面，还要应对夹研等复杂的运输物，中部槽经常会出现局部位置磨损严重而导致刮板机出现异响、刮卡、跳链和飘链等问题，甚至导致刮板机停机。由于井下复杂的地质条件，很多时候不具备井下修理的条件，只能临时对刮板机进行处理。本文通过分析刮板机井下使用的实际情况，寻找中部槽在使用过程中的薄弱点，在修理过程中通过局部强化设计，在增加较少维修成本的前提下提高中部槽的使用可靠性，尤其是针对复杂地质条件的矿井，通过提高中部槽的使用寿命，从而保证修理后刮板输送机的使用可靠性。1常见中部槽磨损严重部位1.1中部槽中板接口处磨损严重由于地面不平，两节相邻的中部槽中板搭接处存在上下起伏的情形，当刮板链运行至接口处时，对接口附近的中板造成较大的冲击，导致中部槽在使用一段时间后接口处的中板比其他部位的中板磨损更加严重，甚至会出现接口处磨穿而使中部槽失效的情况。中部槽中板接口处磨损如图1所示。1.2中板立环运行处磨损严重中部槽使用过程中，刮板链在中板上表面运行，以中双链为例，刮板链与中板摩擦接触的位置如图2所示。在运行过程中，链条与中板接触面积较小，导致该处压强较大，立环处的中板相较其他部位的中板承受着更大的摩擦力，使得立环处的中板比其他位置的中板磨损严重。刮板机中部槽在井下使用一段时间后，经常在立环处出现明显的磨损沟槽，由于立环处磨损收稿日期：2023-01-13；修订日期：2023-06-21作者简介：...
