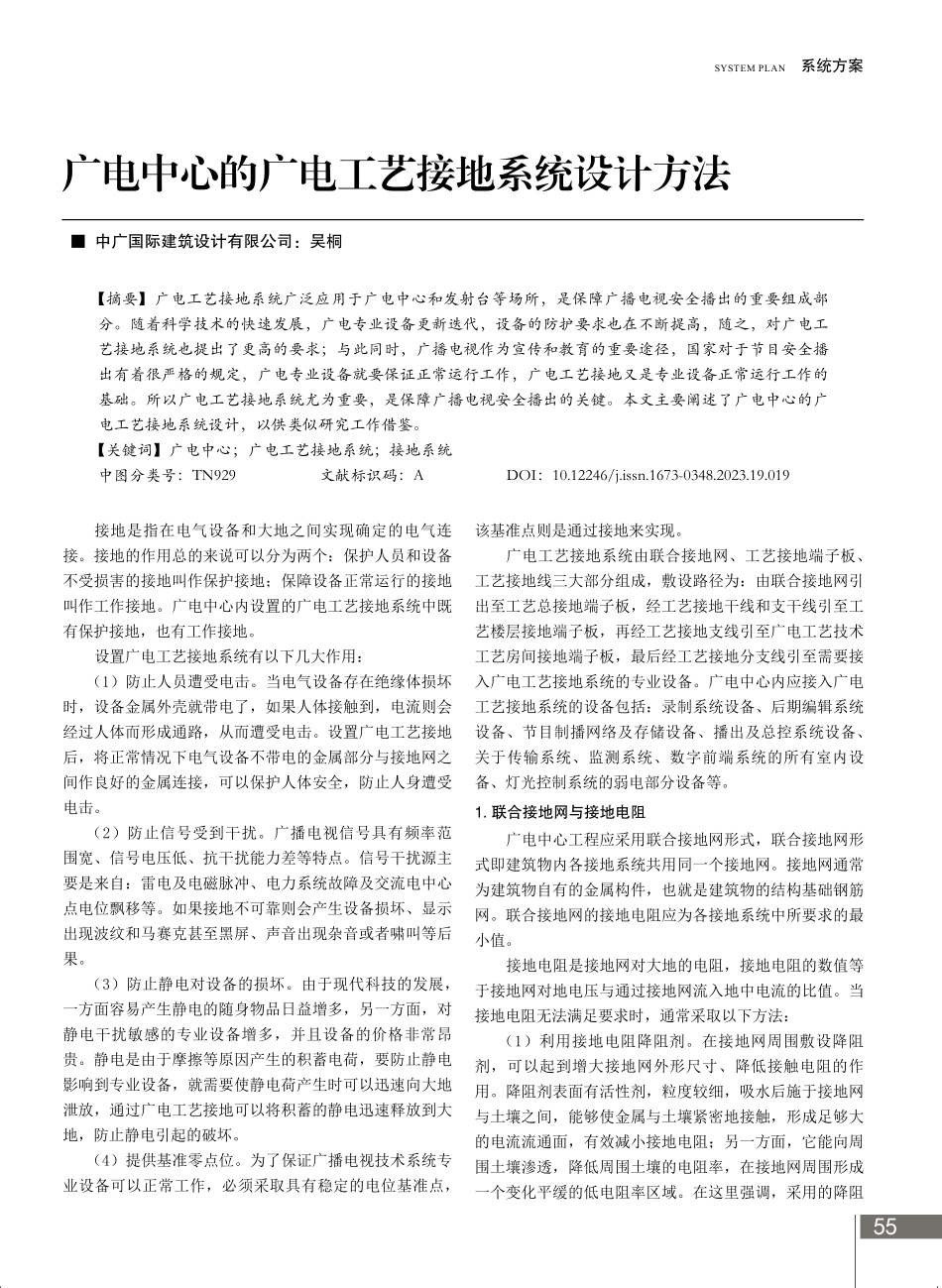

55SYSTEMPLAN系统方案广电中心的广电工艺接地系统设计方法■■中广国际建筑设计有限公司：吴桐【摘要】广电工艺接地系统广泛应用于广电中心和发射台等场所，是保障广播电视安全播出的重要组成部分。随着科学技术的快速发展，广电专业设备更新迭代，设备的防护要求也在不断提高，随之，对广电工艺接地系统也提出了更高的要求；与此同时，广播电视作为宣传和教育的重要途径，国家对于节目安全播出有着很严格的规定，广电专业设备就要保证正常运行工作，广电工艺接地又是专业设备正常运行工作的基础。所以广电工艺接地系统尤为重要，是保障广播电视安全播出的关键。本文主要阐述了广电中心的广电工艺接地系统设计，以供类似研究工作借鉴。【关键词】广电中心；广电工艺接地系统；接地系统中图分类号：TN929文献标识码：ADOI：10.12246/j.issn.1673-0348.2023.19.019接地是指在电气设备和大地之间实现确定的电气连接。接地的作用总的来说可以分为两个：保护人员和设备不受损害的接地叫作保护接地；保障设备正常运行的接地叫作工作接地。广电中心内设置的广电工艺接地系统中既有保护接地，也有工作接地。设置广电工艺接地系统有以下几大作用：（1）防止人员遭受电击。当电气设备存在绝缘体损坏时，设备金属外壳就带电了，如果人体接触到，电流则会经过人体而形成通路，从而遭受电击。设置广电工艺接地后，将正常情况下电气设备不带电的金属部分与接地网之间作良好的金属连接，可以保护人体安全，防止人身遭受电击。（2）防止信号受到干扰。广播电视信号具有频率范围宽、信号电压低、抗干扰能力差等特点。信号干扰源主要是来自：雷电及电磁脉冲、电力系统故障及交流电中心点电位飘移等。如果接地不可靠则会产生设备损坏、显示出现波纹和马赛克甚至黑屏、声音出现杂音或者啸叫等后果。（3）防止静电对设备的损坏。由于现代科技的发展，一方面容易产生静电的随身物品日益增多，另一方面，对静电干扰敏感的专业设备增多，并且设备的价格非常昂贵。静电是由于摩擦等原因产生的积蓄电荷，要防止静电影响到专业设备，就需要使静电荷产生时可以迅速向大地泄放，通过广电工艺接地可以将积蓄的静电迅速释放到大地，防止静电引起的破坏。（4）提供基准零点位。为了保证广播电视技术系统专业设备可以正常工作，必须采取具有稳定的电位基准点，该基准点则是通过接地来实现。广电工艺接地系统由联合接地网、工艺接地端子板、工艺接地线三大部分组成，敷设路径为：由联...
