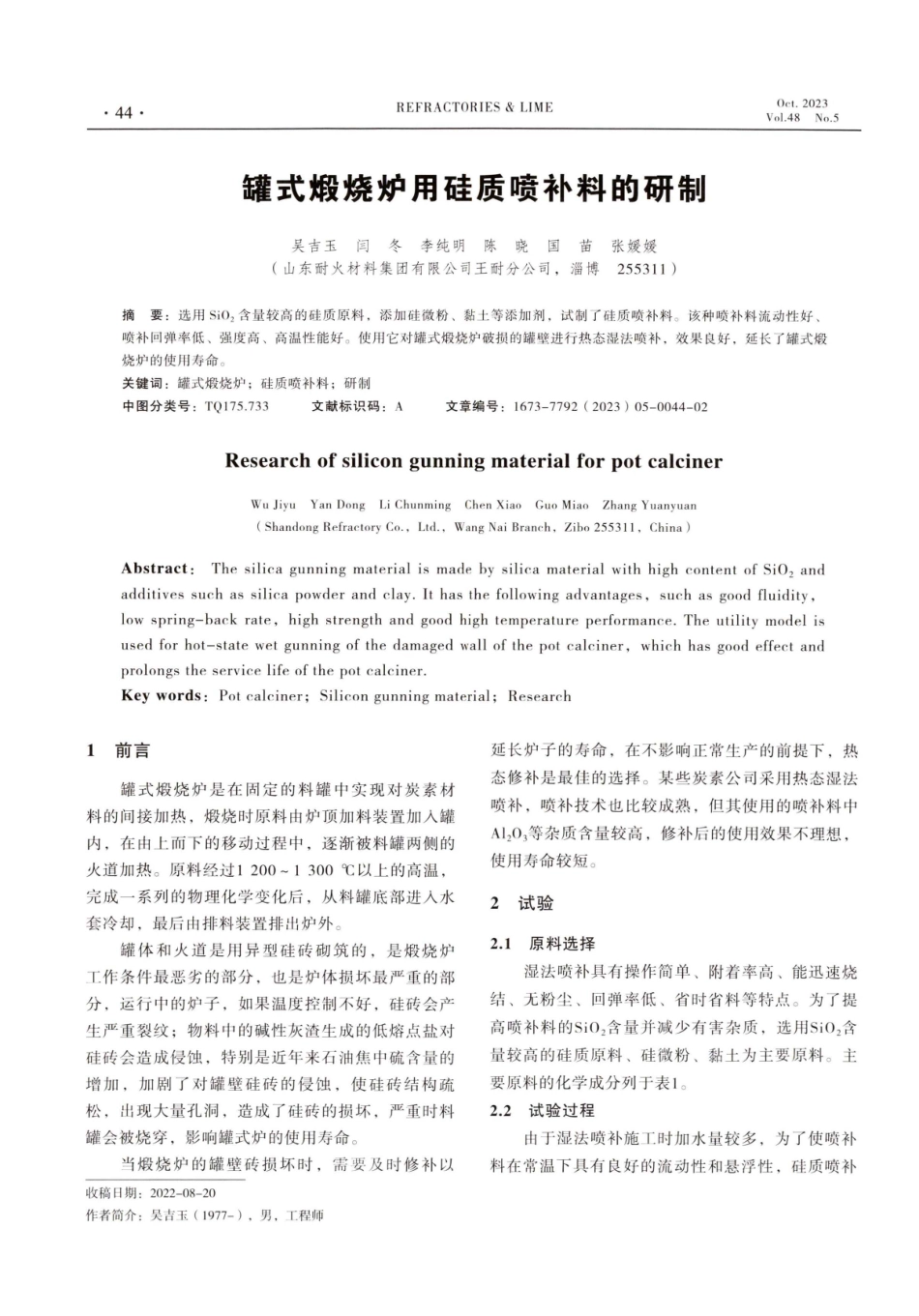

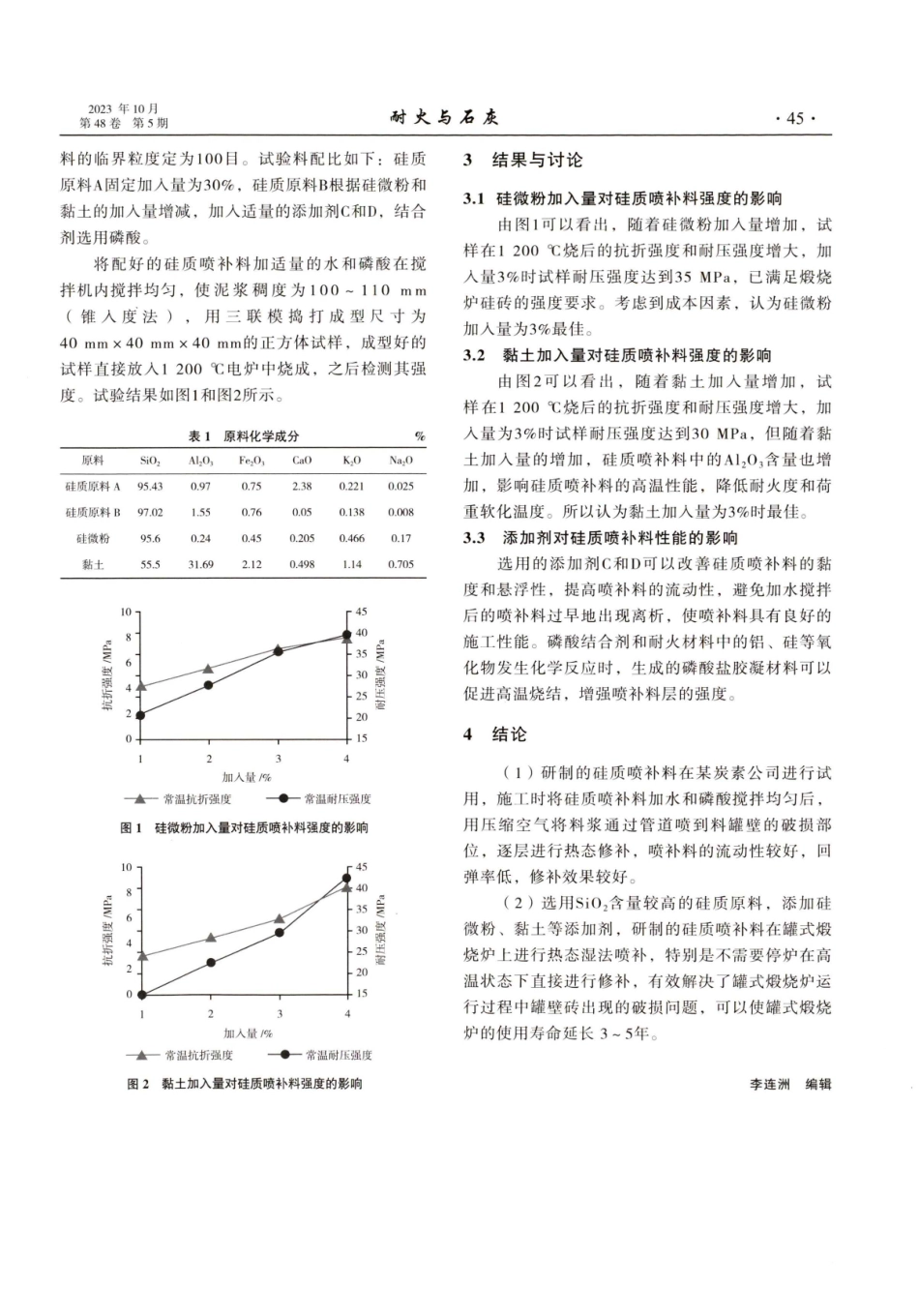

No.5Vol.48.44REFRACTORIES&LIME0ct.2023罐式缎烧炉用硅质喷补料的研制吴吉玉闫冬李纯明陈晓国苗张媛媛（山东耐火材料集团有限公司王耐分公司，淄博255311)摘要：选用SiO2含量较高的硅质原料，添加硅微粉、黏土等添加剂，试制了硅质喷补料。该种喷补料流动性好、喷补回弹率低、强度高、高温性能好。使用它对罐式殿烧炉破损的罐壁进行热态湿法喷补，效果良好，延长了罐式殿烧炉的使用寿命。关键词：罐式熳烧炉；硅质喷补料；研制中图分类号：TQ175.733文献标识码：A文章编号：1673-7792（2023）05-0044-02ResearchofsilicongunningmaterialforpotcalcinerWuJiyuYanDongLiChunmingChenXiaoGuoMiaoZhangYuanyuan(ShandongRefractoryCo.,Ltd.,WangNaiBranch,Zibo255311,China)Abstract:ThesilicagunningmaterialismadebysilicamaterialwithhighcontentofSiO,andadditivessuchassilicapowderandclay.Ithasthefollowingadvantages,suchasgoodfluidity,lowspring-backrate,highstrengthandgoodhightemperatureperformance.Theutilitymodelisusedforhot-statewetgunningofthedamagedwallofthepotcalciner,whichhasgoodeffectandprolongstheservicelifeofthepotcalciner.Keywords:Potcalciner;Silicongunningmaterial;Research1前言罐式缎烧炉是在固定的料罐中实现对炭素材料的间接加热，熳烧时原料由炉顶加料装置加入罐内，在由上而下的移动过程中，逐渐被料罐两侧的火道加热。原料经过1200~1300℃以上的高温，完成一系列的物理化学变化后，从料罐底部进入水套冷却，最后由排料装置排出炉外。罐体和火道是用异型硅砖砌筑的，是熳烧炉工作条件最恶劣的部分，也是炉体损坏最严重的部分，运行中的炉子，如果温度控制不好，硅砖会产生严重裂纹；物料中的碱性灰渣生成的低熔点盐对硅砖会造成侵蚀，特别是近年来石油焦中硫含量的增加，加剧了对罐壁硅砖的侵蚀，使硅砖结构疏松，出现大量孔洞，造成了硅砖的损坏，严重时料罐会被烧穿，影响罐式炉的使用寿命。当熳烧炉的罐壁砖损坏时，需要及时修补以收稿日期：2022-08-20作者简介：吴吉玉（1977-），男，工程师延长炉子的寿命，在不影响正常生产的前提下，热态修补是最佳的选择。某些炭素公司采用热态湿法喷补，喷补技术也比较成熟，但其使用的喷补料中Al,0,等杂质含量较高，修补后的使用效果不理想，使用寿命较短。2试验2.1原料选择湿法喷补具有操作简单、附着率高、能迅速烧结、无粉尘、回弹率低、省时省料等特...
